在建筑设计的宏大蓝图——CAD建筑平面图中，每一个线条、符号都承载着至关重要的信息，它们共同构建了从图纸到现实的桥梁。其中，一个看似简单的符号，却守护着建筑最基础的生命线：消防安全。这个符号，就是消防栓。对于设计师、施工人员乃至建筑使用者而言，理解“CAD建筑平面图上，消防栓是什么”，不仅是读懂图纸的基本功，更是对生命财产安全的一份责任。本文将带您深入探索这个隐藏在图纸线条中的“安全卫士”，揭开它的符号秘密、设计逻辑与应用智慧。

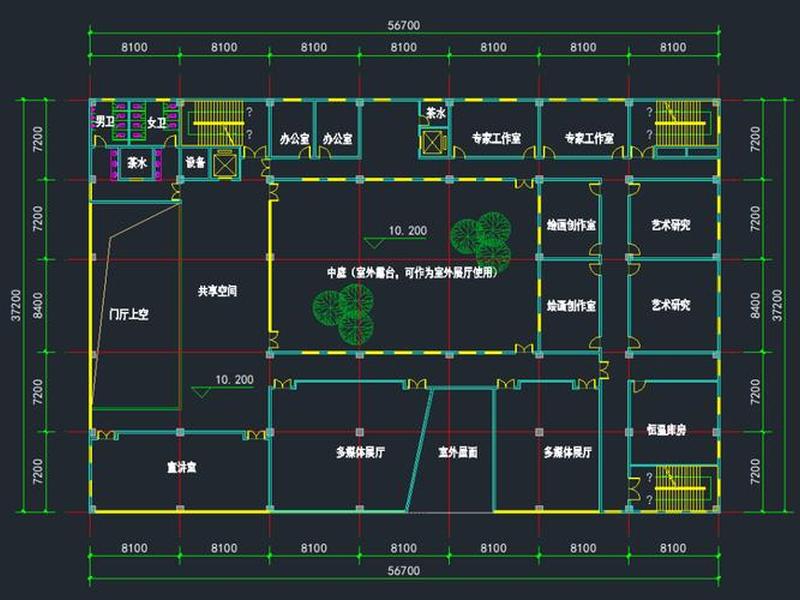

符号密码：消防栓的图例识别

在CAD建筑平面图的视觉语言中，消防栓并非以其真实样貌出现，而是通过高度标准化的图形符号来指代。这是设计行业通行的“密码”，确保信息在不同专业、不同团队间准确无误地传递。

最常见的消防栓图例是一个矩形方框，内部绘制一条对角线，将其分割为两个三角形。其中一个三角形区域会被填充为醒目的红色或进行斜线填充，另一个则保持空白。这种强烈的对比色设计，旨在图纸上形成鲜明的视觉焦点，确保在任何复杂的平面布局中都能被快速定位。其设计逻辑源于国家制图标准，红色或填充区域通常指向消火栓箱的开启方向或栓口所在侧，为施工和检修提供直观指引。

除了经典的矩形对角线符号，根据图纸深度和设计规范要求，也可能采用简化表示法，例如一个圆圈内加“FH”（Fire Hydrant的缩写）字母，或是一个带箭头的简化图形。关键在于，在图例说明表中，一定会对所使用的符号进行明确注解。阅读CAD图纸时，养成首先查阅图例表的习惯至关重要，它是破译所有符号含义的钥匙，能避免将消防栓误认为是其他电气或管道设备。

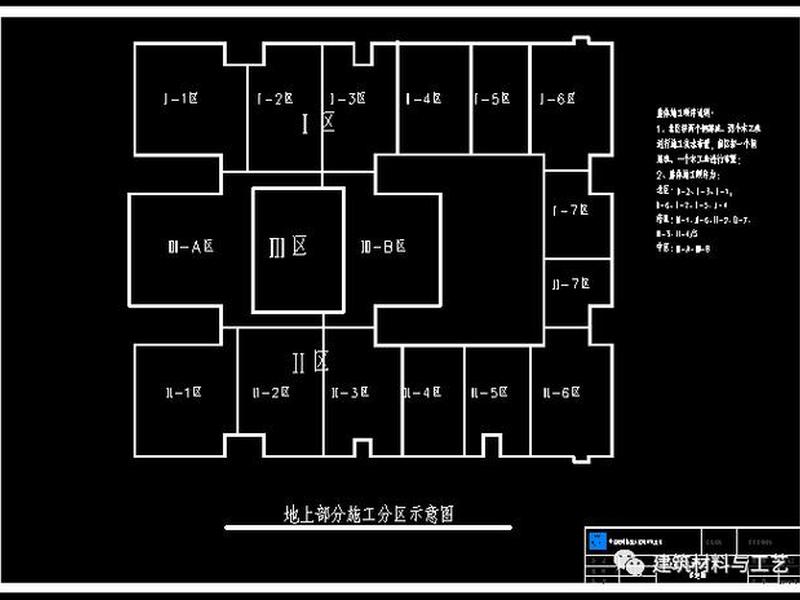

设计核心：平面布置的规范与艺术

在CAD平面图中标注消防栓，绝非随意放置一个符号那么简单。其每一个位置，都是精密计算与严格规范碰撞后的结果，堪称保障建筑安全的“空间艺术”。布置的核心原则是确保建筑内任何一点在发生火灾时，都能至少有两股充实水柱同时到达。

这涉及到“保护半径”与“布置间距”两个关键概念。保护半径通常考虑水带长度（一般25米）的折减系数与充实水柱的水平投影长度，综合计算后，一般按直线距离20至25米来控制。而根据《消防给水及消火栓系统技术规范》，采用两支水枪两股水柱保护的建筑物，消火栓的布置间距不应大于30米。在CAD设计时，设计师常以潜在栓点为圆心，以保护半径为半径画圆（或利用软件辅助功能），通过圆的覆盖范围来校验是否存在保护盲区。

具体布置时，消防栓应优先设置在公共区域，如走廊、楼梯间前室、大厅等人员易于发现和取用的位置。在车库等大空间，往往依托结构柱进行布置。CAD图纸上的每一个消防栓符号，都必须避开障碍物，确保其前方留有足够的操作空间，并且门扇能完全开启。这要求设计师不仅懂规范，还要有丰富的空间协调经验，在建筑、结构、装修等多重要求中，为这个“生命之阀”找到最妥帖的落脚点。

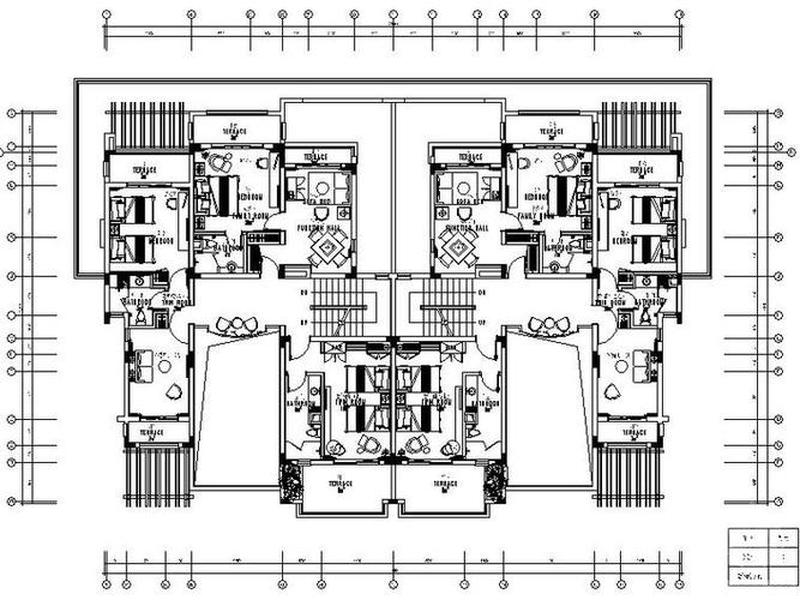

深度表达：从平面到详图的跨越

建筑平面图上的消防栓符号，只是一个空间位置的“索引”。要了解其具体如何安装、与墙体如何结合、内部组件如何配置，就需要借助另一类图纸——消防栓大样图或节点详图。平面图与详图的关系，犹如地图与街景照片，共同构成完整的指挥系统。

在CAD图纸体系中，消防栓大样图会详细描绘消火栓箱的精确尺寸（如常见的800mm宽×650mm高×160mm/180mm厚）、安装高度（栓口距地完成面1.1米）、箱体材质以及其与墙体的连接方式。对于暗装消火栓箱，详图会清晰表达如何预留墙洞、箱体如何固定、装饰面层（如石材、瓷砖、乳胶漆）如何收口，以及如何制作隐蔽式暗门，确保消防安全功能与室内装修美观的完美统一。

这些详图是施工人员的直接依据。例如，对于需要隐藏在装饰墙面后的消防栓，节点图会明确暗门的开启方式、铰链（合页）的安装位置、专用开启工具或明显标识的设置。CAD的精准性在这里得以充分体现，每一个螺丝孔位、每一道缝隙尺寸都被明确规定，从而避免现场施工的随意性，确保最终成品既能满足紧急时刻的快速启用，又能融入日常的建筑环境。

协同整合：消防系统图中的坐标

消防栓在CAD建筑平面图中并非孤立存在，它是整个建筑消防给水系统网络中的一个关键“节点”。这个网络在另一类图纸——消防系统图（或称原理图）中得以宏观呈现。将平面图与系统图对照阅读，才能完全理解消防栓的生命之源。

在系统图中，消防栓是管网支路末端的终端设备。图纸会清晰显示供水干管如何接入建筑，如何通过立管竖向输送，再经由水平支管连接到每一个消防栓箱。图中会标注管径大小、阀门位置、水泵接合器接口以及系统的工作压力。平面图上的消防栓符号，在系统图中对应着具体的管路连接点和供水逻辑。

这种协同设计至关重要。它确保了平面图上布置的每一个消防栓都有可靠的水源和压力保障。CAD软件的分层管理功能在此大显神通，设计师可以将消防管道、喷淋管道、报警线路等不同系统设置在不同的图层，在平面图上叠加显示，综合检查管线是否与其他专业（如风管、桥架）发生碰撞，从而在图纸阶段就解决潜在的施工冲突，提升工程的整体质量和效率。

智能演进：从静态符号到信息载体

随着建筑信息模型（BIM）技术的普及与发展，CAD图纸中的消防栓符号正经历从二维静态图形向三维智能模型的深刻变革。在BIM模型中，消防栓不再仅仅是一个平面符号，而是一个承载丰富信息的数字化构件。

这个三维模型包含几何信息（精确的外形尺寸）、物理信息（材质、重量）、功能信息（设计流量、工作压力）以及维护信息（生产厂家、安装日期、检修周期）。在基于BIM的协同平台上，建筑师、结构工程师、机电工程师和消防工程师可以在同一个三维空间内工作，直观地进行管线综合与空间优化，实现真正的“零碰撞”设计。

更重要的是，这份数字资产可以贯穿建筑的全生命周期。在运维阶段，管理人员可以通过模型快速定位每一个消防栓，调取其所有信息，制定精准的维护计划。在应急响应时，模型可与智慧消防系统联动，为救援力量提供最直观的设备位置和状态信息。这意味着，图纸上的消防栓，正从一个被动的标识，转变为一个主动参与建筑安全管理的智能节点。
