当“DR设计图片”与“DR室设计图”这两个关键词在搜索引擎中跃动，背后连接的不仅仅是一个科室的平面布局，更是一个关乎诊断精度、患者体验与医疗流程效率的精密世界。每一张精心绘制的DR室设计图，都像是一幅医疗科技的“藏宝图”，指引着如何将冰冷的设备转化为温暖的诊断窗口；而每一份专业的DR设计图片，则是将抽象功能可视化的魔法，让复杂的流线、防护与人文关怀变得触手可及。本文将深入这片融合了工程学、医学与美学的领域，揭开那些决定影像科灵魂的设计奥秘，为正在规划或升级DR室的您，提供一场从概念到落地的思维风暴。

空间流线：患者与设备的和谐共舞

DR室绝非一个简单摆放设备的房间，其内部是一条精密运转的“生命信息流水线”。优秀的设计图首要解决的，便是患者、医护人员、设备与信息的高效、安全流动。患者通道需要独立、私密且舒缓，从候诊区到更衣室，再到检查床的路径应尽可能直接平顺，避免迂回以减轻病患的焦虑与不便。医护人员则有独立的控制室通道，实现医患分流，保障操作专注度与辐射安全。

设备流线同样关键。大型DR设备（如悬吊式DR、U型臂DR）的安装、维护乃至未来升级，都需要在设计初期预留充足的运输路径与安装空间。设计图中必须清晰标注设备进场门洞尺寸、承重要求以及吊装或平移的可能性。辅助设备如高压注射器、工作站推车的位置与移动范围，也需纳入流线规划，避免使用时产生拥堵或线缆缠绕的风险。

信息流线是数字化DR室的隐形脉络。设计图需明确规划网线、电源线、信号线的桥架走向，确保影像数据从采集端到诊断工作站、再到PACS系统的传输稳定无阻。控制室与检查室之间的观察窗、对讲系统点位，是实现医患隔室操作下实时沟通的物理基础，这些细节都在设计图片中以明确的图标和标注呈现，确保“信息”与“人、物”流线同步优化。

辐射防护：看不见的铜墙铁壁

辐射安全是DR室设计的生命线，其防护体系在设计中如同构建一座隐形的堡垒。设计图的核心任务之一，便是通过专业的计算与标注，将这“铜墙铁壁”可视化。墙体、地板、天花板的防护厚度（通常使用硫酸钡涂料、铅板或混凝土），会根据DR设备的最大管电压、工作量以及房间相邻区域的性质（是否是人员常驻区）进行精确计算，并在图中以剖面图、材料标注表等形式清晰呈现。

防护门与观察窗是设计的重点与难点。设计图片会详细说明防护门的铅当量、开启方式（自动平移门常见）、防夹装置以及与门机联锁的辐射警示灯。观察窗则需采用含铅玻璃，其尺寸和位置需兼顾操作者视野与防护要求。这些关键节点的细节大样图，是确保施工准确无误、杜绝泄漏风险的直接依据。

设计还需考虑散射辐射的防护。设备机头的朝向、患者体位可能产生的散射方向，都会影响屏蔽设计。设计图中可能通过射线模拟示意图，提示需要在特定位置（如相邻墙体的拐角处）进行局部加强防护。完备的防护设计图，不仅是合规性的保障，更是对医护人员及周边环境长久安全的庄严承诺。

人文关怀：于细节处抚慰人心

现代医疗空间设计早已超越纯功能主义，DR室作为患者常怀紧张情绪进入的场所，人文关怀设计直接关乎检查的配合度与体验。设计图片通过色彩、光影与装饰元素的渲染，预先展现这种温暖力。柔和的色彩方案（如淡蓝、米黄、浅绿）有助于平复情绪，与冰冷的大型设备形成视觉平衡；间接照明系统可避免直射眩光，营造安宁氛围。

针对特殊群体，设计需注入更多巧思。儿科DR室的设计图中，或许会在天花板融入星空、海洋等趣味彩绘或投影区域，分散儿童注意力；检查床的外观可能设计得更为友好。无障碍设计更是必须：充足的轮椅回转空间、检查床旁的可升降辅助扶手、一键呼救装置的位置，都应在设计图中明确标注，体现对行动不便者的尊重与关怀。

声音环境亦是人文设计一环。设计需考虑设备运行噪音的隔离，以及通过背景音乐系统播放舒缓乐曲的可能性。控制室与检查室之间的沟通，除了对讲，也可考虑设计简单的可视化状态提示灯（如“准备中”、“检查中”、“完成”），让患者感知进程，减少未知带来的恐惧。这些细腻考量，通过设计图的图例与说明得以具象化。

设备整合：科技与空间的精准咬合

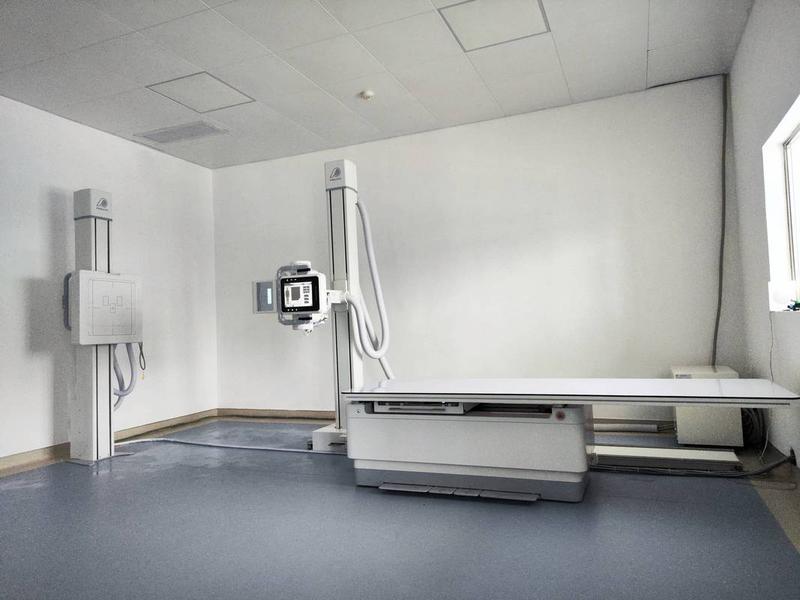

DR设备是DR室的“心脏”，其与空间的整合度决定了功能上限。设计图必须与设备厂商的技术参数深度咬合。首先是基础整合：设备安装基座（地轨或天轨）的承载力、水平度要求、预埋件位置图，必须分毫不差。设备运动范围（悬吊DR的覆盖面积、U型臂的旋转半径）需用运动包络线在设计图中清晰画出，确保其与墙体、防护门、天花板及其他设施无任何干涉。

其次是功能整合。双板DR、动态DR等多功能设备的出现，对空间提出了更高要求。设计图需规划好不同尺寸平板探测器的存储位置（如充电式储片柜）、动态检查所需的额外空间以及可能配套使用的辅助装置（如脚踏板、专用滤线栅）的存放点位。设备与影像处理工作站的连接，涉及线缆管理（地板线槽或吊塔），整洁、安全的布线方案需在设计阶段定型。

未来扩展性整合是前瞻性设计的关键。设计图应考虑设备升级或更换的可能性，在空间尺寸、电力负荷（预留容量）、网络接口甚至防护方面预留适当余量。模块化的房间布局思路，可以在设计图中通过轻质隔墙或功能分区标注来体现，以适应未来技术演进带来的需求变化。

环境控制：打造恒定的影像圣殿

DR设备，尤其是数字平板探测器，对环境极为敏感。设计图因此必须是一部精准的“环境控制法典”。温湿度控制是首要任务。设计需明确空调系统的独立性、送风回风口的位置布局，确保检查室及控制室常年维持在设备要求的温湿度范围（通常温度22±2℃，湿度40%-60%）。设计图中常见的空调风管平面图与温湿度控制点标注，便是这一要求的直接体现。

洁净度与尘埃控制同样重要。设计需考虑采用低尘建筑材料，规划合理的洁净气流组织，防止尘埃积聚影响设备散热与电路安全。静电防护措施，如防静电地板的选择与接地规划，也需在设计图中注明，以保护精密的电子元器件。

稳定的电力环境是设备运行的基石。设计图需包含专业的配电系统图，标明DR设备专用回路、稳压电源或UPS（不间断电源）的位置与容量，以及接地系统的详细做法。良好的电磁屏蔽设计，能防止外部干扰影响图像质量，这些措施都通过专业的电气与电磁兼容性（EMC）设计图纸来落实，共同守护影像数据的纯净与稳定。

智能化与未来性：预埋智慧的种子

面向未来的DR室，正从数字化走向智能化。设计图需要为这颗“智慧种子”预埋管线。物联网（IoT）集成基础是第一步。设计图中，各类设备（DR主机、高压注射器、环境传感器）的物联网接口位置、网络拓扑结构需要提前规划，为实现设备状态远程监控、预防性维护打下物理基础。

人工智能（AI）辅助诊断的接入，影响了空间的数据处理需求。设计可能需要考虑增设用于AI边缘计算的小型服务器机柜位置，或预留通往医院数据中心的高速光纤通道。这些在传统设计中可能被忽略的“弱电”细节，在现代设计图中变得日益重要。

流程智能化也催生空间变化。自动摆位系统、患者智能引导屏幕（集成于等候区或检查室内）的安装位置与接口，需要在设计图中预留。甚至机器人辅助搬运设备的可能性，也促使设计者思考更开阔、无障碍的室内空间格局。一幅具有前瞻性的DR室设计图，不仅是当下施工的蓝图，更是拥抱未来医疗科技变革的路线图。
