在移动应用开发的星辰大海中，你是否曾面对纷繁复杂的代码模块感到迷茫？是否在团队协作时，因难以说清系统脉络而沟通受阻？一张清晰的App架构设计图解，正是照亮复杂工程迷雾的灯塔。它不仅是一幅图，更是应用系统的“灵魂蓝图”，能将抽象的分层、模块与数据流，转化为一目了然的视觉语言。本文将深入浅出，揭秘从零绘制一张专业架构图的全过程，助你掌握让思想清晰呈现的核心技艺。

架构图的核心价值与分类

在动笔之前，必须洞悉为何而画。架构图绝非可有可无的装饰，其核心价值在于划定系统边界与实现结构可视化。它如同城市的地图，让所有参与者——产品经理、开发工程师、测试人员——能在同一认知基础上高效协作，极大降低沟通成本。对于搜索引擎而言，富含关键信息的架构图也是优质内容的直观体现，能有效提升页面价值与用户停留时间。

常见的App架构图主要分为几类：逻辑架构图侧重展示系统的高层组件及其交互关系，如MVC、MVVM等模式的划分；物理部署图则关心服务器、数据库、缓存等基础设施的实际部署与网络拓扑；而功能结构图则详细描绘App的功能模块组成，如同一个产品的功能目录树。理解这些分类，是选择正确绘图方向的第一步。

绘制前的三大关键构思

构思是创作的基石，盲目落笔只会得到一团乱麻。第一步是明确绘图目标与受众。是为技术评审绘制详细的逻辑架构，还是向非技术 stakeholder 展示核心业务流程？目标不同，图的详略与焦点天差地别。第二步是梳理核心构成要素。将你的App系统分解为一个个核心“积木块”，如客户端、网关、业务微服务、数据存储等。第三步是定义要素间的关联。思考这些“积木块”之间是包含、支撑、调用还是数据流关系。例如，客户端通过API网关调用用户服务，用户服务再访问数据库，这就是一条清晰的调用链。完成这三步，图的骨架已然在脑中成型。

选择得心应手的绘图利器

工欲善其事，必先利其器。选择一款合适的工具能事半功倍。对于追求高效与美观的团队，万兴图示、Lucidchart 等专业绘图软件是不错的选择。它们提供丰富的架构图符号库、模板和便捷的拖拽操作，并能导出为高清图片或PDF，方便嵌入文档。若团队习惯用代码管理设计，Draw.io（现diagrams.net）这类免费、可集成到GitHub的工具则更具优势，其图形可随代码版本一同管理。甚至，在构思初期，使用PPT或Keynote快速绘制草图也未尝不可，关键在于快速将想法可视化。

分步详解：绘制功能结构图

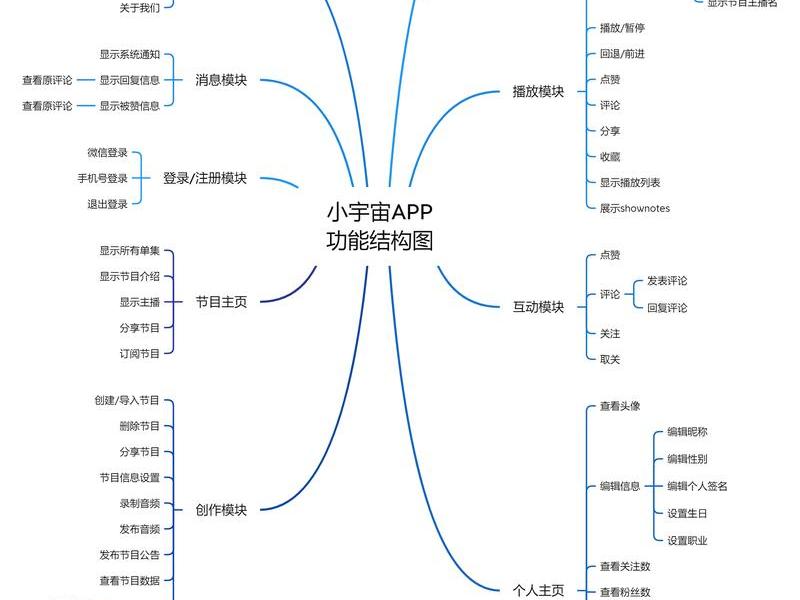

功能结构图是展现App功能层级最直观的形式，绘制时可遵循清晰步骤。新建画布，确立一级核心功能。例如，一个电商App的一级功能可定为“首页”、“商品”、“购物车”、“我的”。将其用醒目的文本框置于顶层。接着，绘制二级功能分类。从每个一级功能框向下引出连接线，列出其下的主要子模块。如“商品”下可包含“分类浏览”、“搜索”、“商品详情”、“推荐列表”。然后，补充次级具体功能点。在二级功能下继续细化，如“商品详情”页可能包含“查看图文”、“规格选择”、“用户评价”、“立即购买”等按钮级功能。运用对齐、分布等排版命令，确保图表整齐、逻辑层级一目了然。

进阶：绘制逻辑与部署架构图

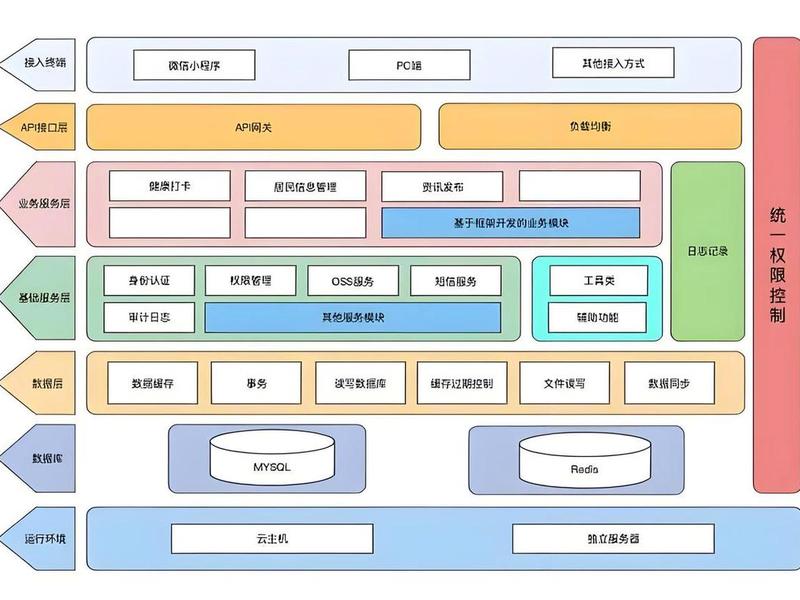

对于更复杂的系统，需要绘制逻辑或部署架构图。以常见的后端微服务架构图为例，绘图时可采用分层思想。最上层是客户端层，绘制iOS、Android、Web等终端图标。中间层是接入与网关层，画出API网关、负载均衡器，并强调其鉴权、限流、熔断等核心能力。核心是业务服务层，将不同的业务域（如用户服务、订单服务、支付服务）绘制为独立的服务模块，并用箭头标明它们之间的调用关系。底层是数据与基础设施层，放置数据库、缓存、消息队列等组件，并标明服务与数据源之间的读写关系。别忘了用虚线框区分不同的网络安全域，如公网区、应用服务区、数据区。

遵循原则与提升可读性

绘制一张优秀的架构图，需遵循关键设计原则。首要的是简洁与清晰，避免在一张图中塞入过多细节，可采用“总-分”形式，用一张总图概括核心，再用分图详解局部。保持一致性，相同类型的元素（如所有数据库、所有服务）使用相同或相似的图形与颜色，图例说明必不可少。强调关键路径与数据流，使用粗箭头、高亮色标明核心业务流程或关键数据流向。附上必要的文字说明，对图中缩写、特殊设计决策加以简要注释，确保读者无需额外询问便能理解全貌。

持续演进与团队共享

架构图并非一成不变的化石，它应随系统迭代而持续演进。建立架构图的更新机制，将其作为设计文档的一部分纳入版本管理。每次重大架构调整后，及时更新图表，并记录变更原因。利用团队共享与协作功能，许多在线绘图工具支持多人实时编辑与评论，便于在设计评审时收集反馈，形成共识。将最终确定的架构图纳入项目Wiki、设计文档或README，使其成为团队共同的知识资产，新成员 onboarding 时也能快速把握系统全貌。
