在CAD绘图的浩瀚宇宙中，每一个精准、高效的绘图项目，都始于一个至关重要的原点——一个精心设置的模板与一套逻辑清晰的图层。对于无数CAD新手乃至资深设计师而言，“CAD怎么新建一个模板”和“CAD怎么新建一个模板图层”这两个问题，犹如打开专业绘图世界的两把密钥。它们不仅仅是简单的操作步骤，更是构建标准化、规范化、可复用绘图体系的基石。掌握其精髓，意味着能将繁琐的重复设置化为乌有，将混乱的图形元素梳理得井井有条，从而彻底释放设计创造力，让每一根线条都承载着效率与智慧。本文将深入剖析这两个核心技能，带你从零开始，构建属于你自己的高效绘图帝国。

一、 理解模板：绘图的基因蓝图

模板，在CAD领域中，绝非一个空洞的概念。它更像是一份预先植入所有公共信息的“基因蓝图”。当提出“CAD怎么新建一个模板”时，我们本质上是在探讨如何创建一份理想的绘图初始环境。这个环境里，已经预设好了图形界限、单位格式、文字样式、标注样式、图层框架，甚至常用的图块和页面布局。新建模板的目的，在于实现设计的标准化。无论是个人反复作业，还是团队协同工作，使用统一的模板能确保所有图纸在外观、规格和深度上保持一致，极大减少了沟通成本和修改时间。

创建模板的过程，是一次对绘图习惯和项目需求的深度梳理。它要求设计者前瞻性地思考：未来大多数图纸需要什么样的设置？哪些元素是共通的？通过将这些共性元素固化到一个“.dwt”格式的模板文件中，每一次开始新项目，都不再是从一片空白和繁琐的设置起步，而是从一个高起点直接切入核心设计工作。这好比建筑师不是每次从搅拌水泥开始盖楼，而是直接使用预制的、符合标准的建筑模块。

学习“CAD怎么新建一个模板”，第一步是转变思维——从被动的每图一设，转变为主动的体系搭建。打开CAD软件，在完成一系列精细设置后，并非直接保存为“.dwg”图形文件，而是选择“另存为”，在文件类型中毅然选择“图形样板（.dwt）”，并为它起一个清晰易懂的名字，如“机械制图-A3模板”。至此，一份承载着你专业标准的基因蓝图便诞生了，它将在未来无数次的设计之旅中，为你提供稳固的起点。

二、 规划图层：图形的秩序王国

如果说模板是蓝图，那么图层就是在这张蓝图上建立起的“秩序王国”。面对“CAD怎么新建一个模板图层”的疑问，其核心在于理解图层是管理复杂图形信息的终极工具。将不同的图形元素，如轮廓线、中心线、尺寸标注、剖面线、文本注释等，分别放置于不同的图层上，可以对其进行统一的控制，包括开关、冻结、锁定、颜色、线型和线宽。

一个规划良好的图层体系，能让图纸清晰如水晶。想象一下，在复杂的装配图或建筑平面图中，你可以轻松关闭“标注”图层来专注查看实体轮廓，冻结“家具”图层来观察建筑结构，或单独打印“电气”图层用于专项施工。这种灵活性与可控性，是高效绘图和后期修改的生命线。在模板中预先定义好图层，意味着这种秩序从绘图的第一笔开始就已建立。

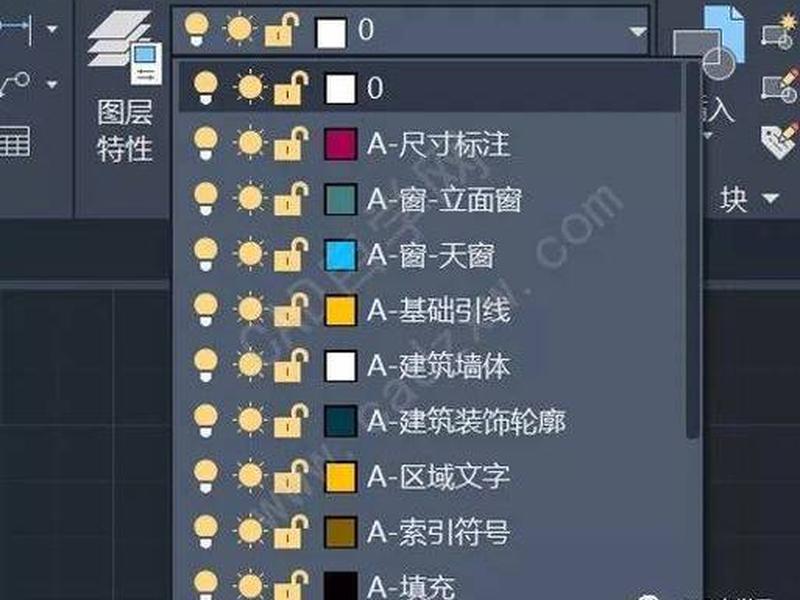

新建图层本身的操作并不复杂：打开图层特性管理器，点击“新建图层”按钮，赋予其一个具有描述性的名称（如“WALL-墙体”、“DIM-标注”），并随即设置好颜色、线型等属性。关键在于规划。优秀的图层命名规则（如按专业、功能、材质分类）和严谨的属性设置逻辑，是区分普通绘图员与专业设计师的重要标志。将这些精心规划的图层体系保存在模板中，便是将秩序固化，让每一张新图纸都天生拥有清晰的结构。

三、 核心操作：从零到一的实战构建

理解了“为何”，便要掌握“如何”。实战构建一个包含完整图层体系的CAD模板，是一气呵成的过程。启动CAD软件，基于默认设置或一个空白文档开始。第一步，设定基础环境：通过`UNITS`命令确保绘图单位精确无误，使用`LIMITS`命令定义合适的图形界限。接着，通过`STYLE`命令创建工程字、标注字等文字样式，用`DIMSTYLE`命令建立符合国标或行业规范的标注样式。

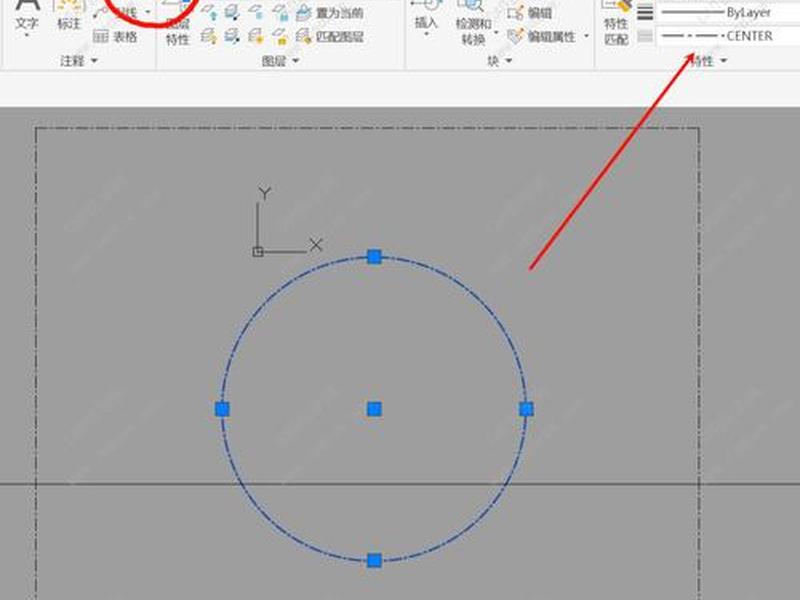

紧接着，进入核心环节——构建图层王国。打开图层特性管理器，根据既定规划，逐一创建所有必需的图层。例如，“01-轮廓线”层设为白色、连续实线、默认线宽；“02-中心线”层设为红色、CENTER线型；“03-标注”层设为绿色；“04-剖面线”层设为青色……每创建一个，都立即配置好颜色、线型和线宽。这一步需要耐心与严谨，因为这是模板价值的集中体现。

完成所有样式和图层设置后，还可以进一步丰富模板内容：插入标准的图框标题栏块，设置好多个布局视口，甚至预置一些常用符号图块。点击“文件”->“另存为”，在保存类型中选择“AutoCAD图形样板（.dwt）”，选择保存路径（通常为CAD软件指定的Template文件夹），输入模板名称，点击保存。一个专属于你的、富含高效基因的CAD模板便宣告完成。今后，通过“新建”命令选择此模板，即可瞬间获得一个完全就绪的绘图环境。

四、 高级策略：模板与图层的效率升华

掌握了基础创建方法后，如何让模板和图层发挥指数级效能？这需要一些高级策略。首先是模板的嵌套与模块化。可以创建不同基础规格的模板族，如A1、A2、A3图幅系列，或建筑、机械、电气等专业系列。更进阶的做法是，建立一个“主模板”，包含最通用的设置，再通过设计中心将不同专业的图层组、图块库作为模块化资源调用，实现灵活组装。

其次是图层的状态管理。在模板中，不仅可以定义图层，还可以保存特定的图层状态。例如，保存一个“草图状态”（只显示轮廓和中心线）和一个“出图状态”（显示所有出图元素）。通过图层状态管理器，可以在不同工作阶段一键切换，极大提升工作效率。利用图层过滤器，可以在拥有数十上百个图层的复杂项目中，快速筛选和定位目标图层，维持秩序王国的清晰。

最后是团队协同的标准化。在团队工作中，应将经集体评审确定的终极模板设为强制标准，并放置于网络共享位置。确保每位成员都从同一模板启航，是保证所有交付成果一致性的铁律。制定并文档化图层命名标准、颜色线型规范，使“CAD怎么新建一个模板图层”不再是一个问题，而成为团队共识和肌肉记忆，从而将个体效率汇聚为强大的团队生产力。

五、 避坑指南：常见误区与精进之道

在实践“CAD怎么新建一个模板”和“CAD怎么新建一个模板图层”的道路上，存在一些常见误区。其一，模板设置过于简陋或复杂。简陋的模板无法发挥效用，而将所有可能用到的样式、图层都塞进一个模板，则会使其臃肿不堪，启动缓慢。正确的做法是基于最常进行的项目类型进行针对性、适度化的设置。其二，图层命名随意。避免使用“图层1”、“新建图层”等无意义名称，也应避免使用过于冗长复杂的名称。采用简洁、有规律的命名体系是关键。

其三，忽视线宽和打印样式的关联。在模型中设置的线宽显示，可能与最终打印效果不同。需在模板中配套设置好正确的打印样式表（CTB或STB），确保屏幕上看到的粗细层次能如实反映到纸面上。其四，一劳永逸的心态。模板和图层标准并非永恒不变。随着项目需求变化、软件版本更新或行业规范调整，应定期回顾和优化你的模板，使其持续保持活力与竞争力。

精进之道在于持续学习和归纳。多研究优秀项目的图纸，分析其图层管理逻辑；关注CAD软件的更新，看是否有新的工具能优化模板管理；在每一个项目结束后，反思现有模板的不足，并进行迭代更新。将创建和维护模板，视为一项重要的知识资产管理投资。
