在浩瀚的数字设计宇宙中，每一幅精准的工程图、每一个巧妙的三维模型，都诞生于一个至关重要的起点——模板文件。对于每一位CAD设计师而言，掌握CAD怎么建立新模板文件，尤其是AutoCAD怎么建立新模板文件，就如同掌握了开启高效、规范与标准化设计大门的“基因密钥”。这不仅是一个简单的文件操作，更是将个人习惯、行业标准与项目需求熔铸于一体的创造性过程。本文将深入剖析这一核心技能，为您揭开从零构建完美模板的神秘面纱，让每一次“新建”都成为迈向卓越设计的第一步。

理解模板：高效设计的基石与灵魂

在探讨具体步骤之前，必须深刻理解模板文件的本质。它绝非一个空白的画布，而是一个预置了所有设计“规则”和“基因”的智能框架。

当启动AutoCAD或其他CAD软件，选择使用模板时，你引入的是一整套预先定义好的环境。这包括了绘图单位是毫米还是英寸，图纸的边界线框是否已经就位，以及那些至关重要的图层、文字样式、标注样式和多重引线样式是否已经按标准设定。一个优秀的模板文件，能确保团队中的每一位成员都在同一套视觉语言和规范下工作，极大减少沟通成本与修改返工。它封存了最佳实践，使得设计经验得以传承和复用，将设计师从重复性的初始设置工作中解放出来，直击创意与解决问题的核心。建立模板文件，实际上是在构建属于你自己或团队的设计操作系统，是提升整体工作效率与图纸质量的战略性投资。

万丈高楼平地起：从零创建核心绘图环境

创建新模板的第一步，是从一张“白纸”开始，精心规划并固化最基础的绘图设置。这是构建模板大厦的地基。

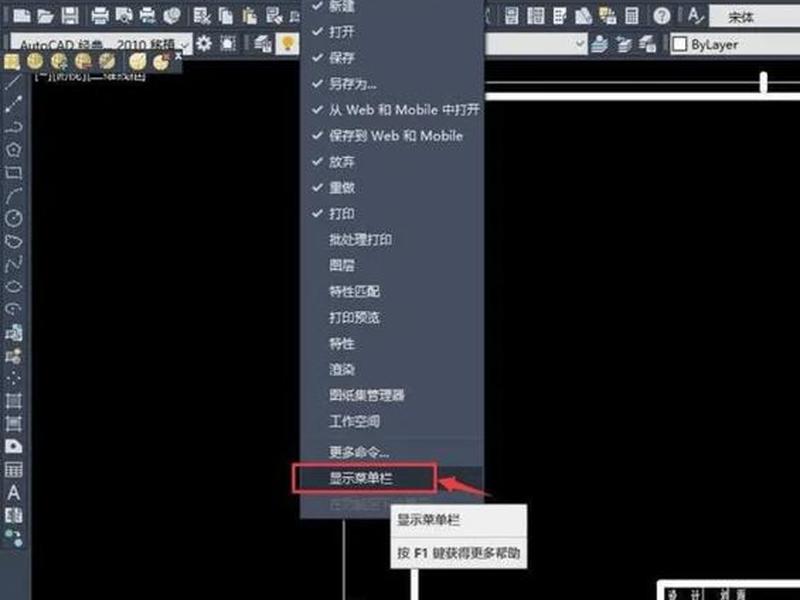

需要根据项目类型确定图形单位与精度。在命令行输入`UNITS`，在弹出的对话框中，需要审慎选择长度类型（如小数）、精度（如0.00）、角度类型及其精度。对于机械设计，毫米和两位小数是常见选择；对于建筑工程，可能选择米为单位。接着，设定图形界限（`LIMITS`），这定义了你的绘图区域，虽然在实际工作中由于模型空间和布局空间的分离，其直接约束作用减弱，但设定一个合理的范围仍有助于空间管理。然后，进入核心环节——图层管理。通过`LAYER`命令打开图层特性管理器，在这里，你需要系统性地创建并命名图层。一个良好的习惯是为不同性质的图形元素分配不同的图层，例如“墙体”、“门窗”、“标注”、“文字”、“家具”等，并为每个图层指定独特的颜色、线型和线宽。这一步的细致程度，直接决定了未来图纸管理的便捷性与图纸输出的规范性。

赋予图纸以规范：文字、标注与多重引线样式定制

图纸是工程师的语言，而文字、尺寸和注释则是这种语言的语法。统一且专业的样式是图纸可读性与专业性的保证。

在“注释”选项卡中，找到“文字样式”管理器（`STYLE`）。在这里创建新的文字样式，例如“工程字”，选择支持中文的字体（如“仿宋_GB2312”或“宋体”），设定恰当的字高、宽度因子等。避免直接使用默认的“Standard”样式，因为它可能无法满足中文显示或特定出图要求。接下来是重头戏——标注样式。通过`DIMSTYLE`命令打开标注样式管理器。新建一个样式，如“ISO-25-修改”，并进入详细设置。你需要逐项调整：在“线”选项卡中设定尺寸线和尺寸界线的颜色、线型；在“符号和箭头”选项卡中选择箭头形式（如建筑标记或实心闭合）和大小；在“文字”选项卡中，将文字样式关联到你刚才创建的“工程字”，并设定文字位置、对齐方式；在“主单位”选项卡中，确保单位格式、精度与图形单位一致。对于建筑图，可能还需要设置比例因子。同样地，多重引线样式（`MLEADERSTYLE`）也需要根据标注需求进行类似定制，确保引线箭头、文字和连接方式符合行业规范。

构建出图框架：布局空间与视口的艺术

真正的专业图纸交付，离不开布局空间和视口的精心编排。将布局设置保存于模板，是实现“一键出图”的关键。

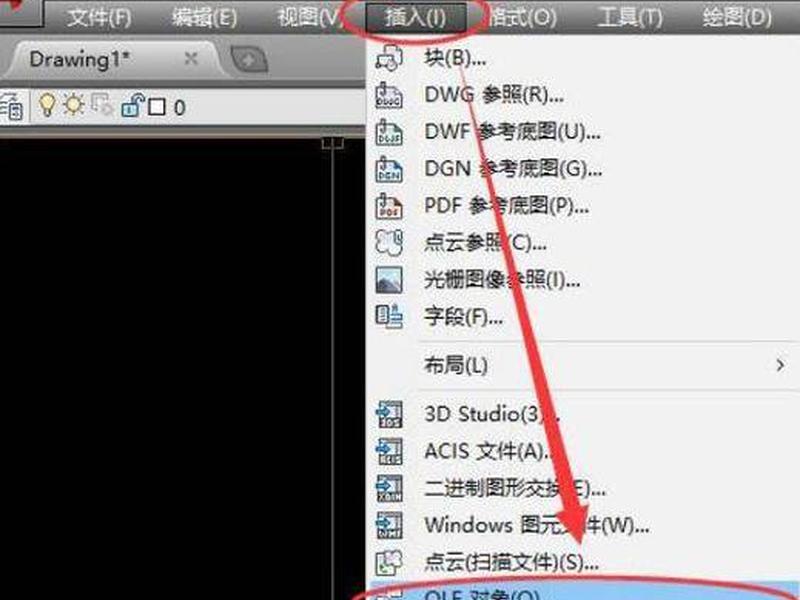

在绘图区底部点击“布局”选项卡（如“布局1”）。初次进入，系统可能带有一个默认视口，可以将其删除。然后，使用`MV`（MVIEW）命令创建一个或多个新的视口。更高效的方式是插入一个标准图框块。你可以绘制或导入一个符合公司标准的A3或A4图框，包含标题栏、会签栏等信息，并将其创建为块（`BLOCK`）。在布局空间中，以1:1的比例插入这个图框块。接着，在图纸空间（即布局中）双击进入模型空间的视口，通过状态栏的比例列表或`ZOOM`命令的`1/XP`选项（如`0.5XP`）来设定该视口内模型图形的显示比例，例如1:100。锁定视口（在视口边框上右键选择“显示锁定”→“是”）可以防止比例被意外更改。你还可以在布局中创建多个视口，用于展示平面、立面、详图等不同内容，并为每个视口单独设置比例、图层可见性。在布局中创建专用于布局空间的标注和文字，这些内容不会影响模型空间。

集成高级配置：块、样板与打印设置的终极封装

一个顶级的模板文件，会像瑞士军刀一样，集成各种常用工具和预设，将效率推向极致。

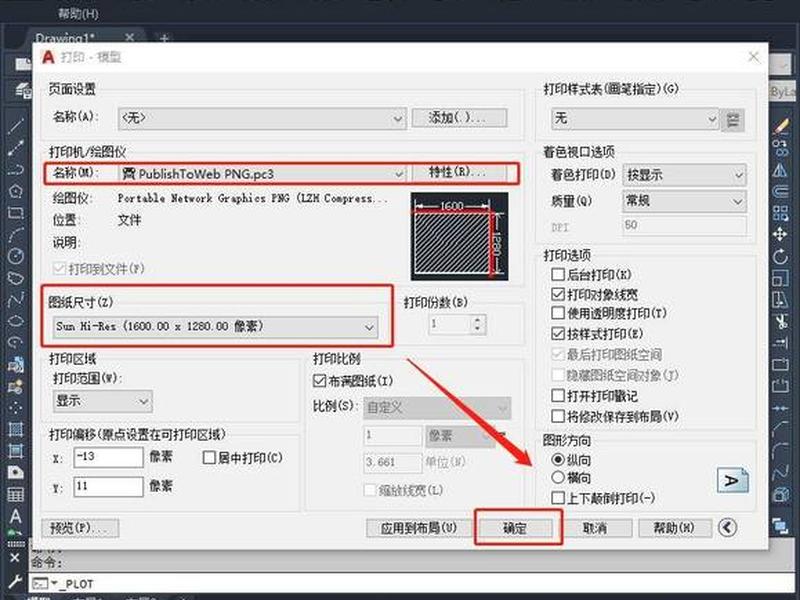

将常用的标准图形，如标高符号、轴线编号、指北针、标准件等，制作成动态块并保存于模板文件中，可以随时调用，保证全项目符号的统一。可以预加载常用的线型文件（`.lin`）和填充图案。最关键的一步是配置页面设置管理器。在布局选项卡上右键，选择“页面设置管理器”，新建或修改一个设置。在这里，你需要指定打印机（如“DWG To PDF.pc3”用于输出PDF）、图纸尺寸、打印区域（通常为“范围”或“窗口”）、打印比例（务必勾选“布满图纸”或设为1:1）、图形方向等，并将打印样式表（`.ctb`或`.stb`）设置为公司标准，如“monochrome.ctb”用于黑白打印。将这个页面设置赋予当前布局。完成所有设置后，点击“另存为”，在“文件类型”中选择“AutoCAD图形样板（.dwt）”，为其起一个清晰的名字（如“公司A1图框-建筑.dwt”），并保存到AutoCAD默认的样板文件夹或自定义路径。至此，一个高度定制化的模板文件便诞生了。

模板的管理、维护与进阶应用

创建模板只是开始，有效的管理和持续的优化才能让其价值随时间增长。

建议建立一套清晰的模板管理体系。可以按专业（建筑、结构、机电）、按图纸类型（施工图、方案图）、按比例或按项目阶段创建不同的模板文件，形成模板库。定期回顾和更新模板，吸纳新的设计规范、项目经验或软件新功能。团队共享模板时，需配套一份使用说明，解释各项设置的含义和选择理由。在进阶应用中，可以探索利用AutoCAD的“设计中心”（`ADCENTER`）直接从一个模板文件中将图层、样式等内容拖拽到当前图形中，实现部分设置的复用。对于更复杂的标准化需求，可以结合AutoLISP脚本或动态块的高级功能，在模板中嵌入自动化的小程序，实现诸如自动编号、智能图框填充等高级功能，让模板真正成为一个智能的设计助手。
