在工程测绘的精密世界里，全站仪犹如测绘者的“第三只眼”，而成功建站仅仅是拉开了测绘大幕的第一道帘。当仪器稳稳架设在测站点，完成了繁琐却至关重要的对中、整平、设站与定向后，一个充满可能性的测量空间便已构建完成。此刻，每一位操作者心中最迫切的问题莫过于：接下来，我该如何高效、精准地测量出其他未知点的坐标与距离？ 本文将深入剖析科维全站仪在建站完成后，进行坐标与距离测量的完整流程与精妙细节，带你从操作步骤深入原理核心，掌握这把打开空间数据宝库的“金钥匙”。

一、测量前的最终检核：筑牢精准基石

在迫不及待地将望远镜转向未知点之前，一次冷静而全面的最终检核是杜绝后续系统性误差的关键。建站完成后，仪器内部已经存储了测站点的坐标、高程、仪器高以及后视方向的方位角。一个聪明的做法是，立即对已知的后视点或其他已知控制点进行一次“复核测量”。

将棱镜重新架设在后视点上，精确照准后，启动坐标测量功能。仔细比对仪器实时显示的测量坐标与数据库中该点的已知坐标。理想的偏差应控制在毫米级，符合工程要求的限差范围。若偏差较大，则必须回溯检查：测站点坐标输入是否正确？仪器高、棱镜高量取是否精准？后视照准时十字丝是否严格对准棱镜中心？甚至，对中整平是否在操作中产生了细微松动？这次检核如同发射前的最后自检，确保整个测量系统的“起跑线”绝对准确。

还应关注仪器自身的状态。检查大气改正参数（温度、气压）是否根据现场环境进行了更新，这些因素直接影响光波测距的精度。确认棱镜常数设置是否与当前使用的棱镜匹配。忽略这些细节，就如同用未校准的尺子去丈量世界，细微之差，谬以千里。只有当所有参数都确认无误，检核点坐标吻合良好，你才能信心十足地宣告：测量基准已坚如磐石，可以开始征服未知的坐标领域。

二、未知点坐标测量：步步为营的实战

当基准稳固后，测量未知点坐标便进入了行云流水的实操阶段。此过程的核心在于“瞄准”与“测量”的完美结合。司镜员将棱镜立于待测点（碎部点）上，保持对中杆气泡居中，并确保棱镜面大致朝向仪器方向。测量员则松开水平与竖直制动螺旋，通过望远镜粗瞄找到棱镜，随后旋紧制动螺旋，利用微动螺旋进行精确照准。

精确照准的目标是让望远镜十字丝的竖丝严格平分棱镜的反射中心，横丝则与棱镜中心重合。对于高精度测量，甚至需要调节调焦螺旋消除视差，确保无论眼睛如何轻微移动，十字丝与目标像之间没有相对位移。这一刻，全站仪化身为光学的手，要求的是极致的稳定与精准。

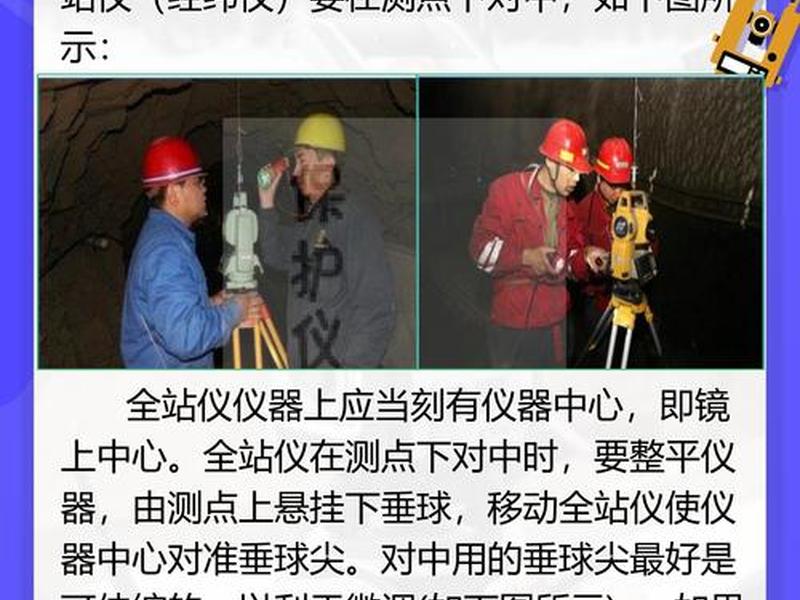

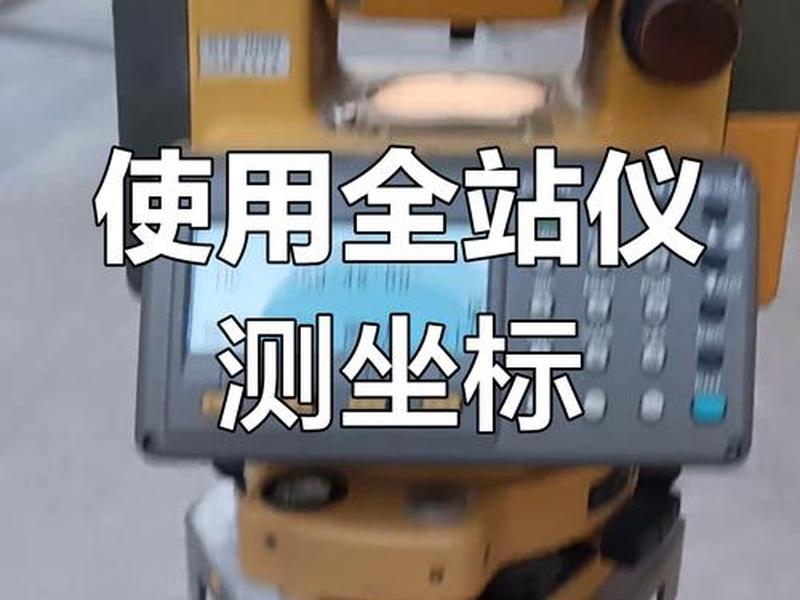

照准完成后，在仪器的坐标测量模式下，输入当前棱镜的高度。这是将测量结果换算到地面点实际高程的关键数据。随后，果断按下测量键。仪器内部的光电系统会瞬间完成一系列复杂操作：发射调制激光到棱镜并接收返回信号，测算出斜距；角度编码器读取了此刻的水平角和垂直角。在微处理器的飞速运算下，以上述观测值为基础，结合已存储的测站数据，瞬间解算出待测点的三维坐标（N, E, Z或X, Y, H），并清晰显示在屏幕上。测量员记录或直接存储该点坐标与点号，一个点的坐标采集便宣告完成。

三、距离数据的同步获取与解读

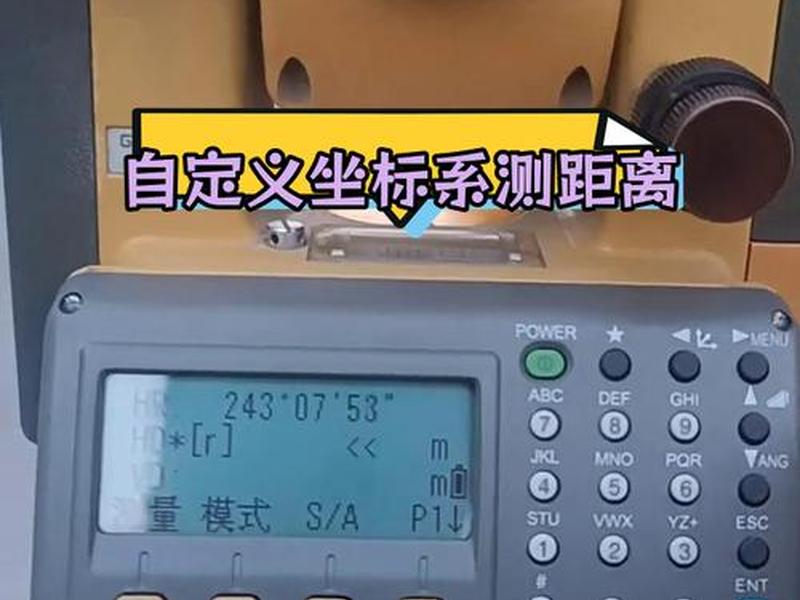

在进行坐标测量的科维全站仪通常会同步提供丰富的距离信息，这是理解空间关系的另一维度。屏幕上显示的“SD”代表斜距，即仪器中心到棱镜中心的直线距离；“HD”代表平距，是斜距投影到水平面上的长度；“VD”代表高差，是测站点与目标点之间的高程差。

理解这三者的关系至关重要。在起伏较大的地形，直接使用斜距进行施工放样或计算会产生偏差，此时必须依据平距。而高差数据则是计算目标点绝对高程的直接依据（目标点高程=测站点高程+仪器高+高差-棱镜高）。全站仪内部通过垂直角自动完成这些三角函数的换算，为测量员提供了极大便利。

有时，测量任务可能只需要获取两点间的距离，而非完整坐标。可以直接使用仪器的距离测量模式。在建站且定向完成后，只需照准目标棱镜，进入测距功能，仪器便会直接显示斜距、平距和高差。这种模式操作更快捷，适用于距离检查、边长测量等特定场景。但需注意，单纯的测距模式仍需建立在正确的设站基础上，否则测出的距离缺乏方位信息，无法与坐标系关联。

四、高效作业与数据管理技巧

面对成百上千个待测点，效率与准确性同样重要。掌握一些高效作业技巧能事半功倍。对于连续的地形点采集，可以使用“跟踪测量”模式，仪器会自动、连续地对移动的棱镜进行测量，特别适用于断面扫描或地形跑尺。对于无法直接安置棱镜的角落或中心点（如电杆中心、房角），可以利用全站仪的“偏心测量”功能。通过测量棱镜在可安置位置的数据，再输入偏心距和方向，仪器便能自动计算出待定点的坐标。

数据管理是现代全站仪的核心优势之一。科维全站仪通常具备强大的内存和文件管理功能。测量时，应为每一个项目创建独立的文件，规范命名点号（如“D001”、“BM1”），并即时将测量数据存储到仪器内存或连接的SD卡中。许多仪器支持编码测量，可以为点赋予属性编码（如“房屋”、“道路”），方便后续成图软件自动识别和分类。养成“测一点，存一点”的习惯，并定期备份数据，是避免数据丢失的最佳实践。

五、误差分析与质量控制要点

即使严格按照流程操作，测量误差仍可能悄然潜入。了解常见误差来源并加以控制，是保障成果质量的生命线。一种典型情况是：测量一系列点后，发现这些点在某个方向（如X方向）上存在近乎一致的微小偏差，而另一个方向良好。这可能提示在设站时的后视定向存在微小的系统性偏差，或者在仪器对中时于该方向存在固定偏移。

环境因素也不容小觑。强烈的日照会导致仪器一侧受热不均，引起视准轴误差；大风可能引起仪器抖动或棱镜晃动；地面震动（如附近有重型机械）会直接影响对中整平的稳定性。选择良好的观测时间（如避免正午），为仪器打伞遮阳，在风力较大时增加观测次数取平均值，都是有效的应对措施。

操作细节决定精度上限。确保棱镜杆上的圆气泡严格居中，避免杆件倾斜引入误差；长距离测量时，准确输入大气改正参数；定期对仪器进行常规检校，特别是视准轴误差、横轴误差和竖盘指标差；对于重要点位，采用盘左、盘右观测取平均值的方法消除部分轴系误差。将质量控制意识贯穿于每一个操作瞬间，测量数据才能真正成为可靠的工程语言。

六、从数据到成果：测量的终极意义

当最后一个未知点的坐标被记录在案，田野测量工作暂告段落，但测量的旅程并未结束。存储在仪器中的海量坐标数据，是描绘现实世界数字蓝图的原始笔画。通过数据线，这些坐标被导入专业的测绘软件（如AutoCAD、CASS、ArcGIS），经过处理、编辑和建模，最终转化为数字地形图、施工放样图、三维模型或工程量计算表。

这个过程，实现了从具体的点、线、面到抽象的数字信息的升华，又从数字信息回归到指导施工、规划设计的具象图纸。科维全站仪在此扮演了从物理世界到数字世界的“转换器”角色。每一次精准的照准与测量，都是在为这座数字大厦添砖加瓦。测量的价值，不仅在于获取了“那里有什么”和“它在哪里”，更在于为“我们将在这里建造什么”提供了无可辩驳的空间依据。

熟练掌握建站后的坐标与距离测量，远不止是一套操作程序。它是连接测量理论与实践的桥梁，是保障工程建设质量的第一道关卡，更是测绘人用技术和耐心与空间对话的独特方式。每一次成功的测量，都是对未知世界的一次精确解码。
