在复杂多变的施工现场，测量员时常面临一个棘手的难题：已知控制点或被遮挡，或相距甚远，如何在任意一个未知点上快速、精准地架设仪器，展开后续的放样工作？后方交会法，这项如同为全站仪赋予“空间定位超能力”的技术，正是破解此困局的金钥匙。而科维全站仪，凭借其人性化的操作界面与稳定的性能，让这一过程变得前所未有的清晰与高效。本文将为您深入拆解科维全站仪后方交会放样的核心步骤与方法，带您领略从“无处立足”到“精准掌控”的测量艺术。

一、放样前的精密准备

成功的后方交会放样，始于 meticulous 的准备工作。这绝非简单的开机操作，而是一场关乎精度的战役前奏。

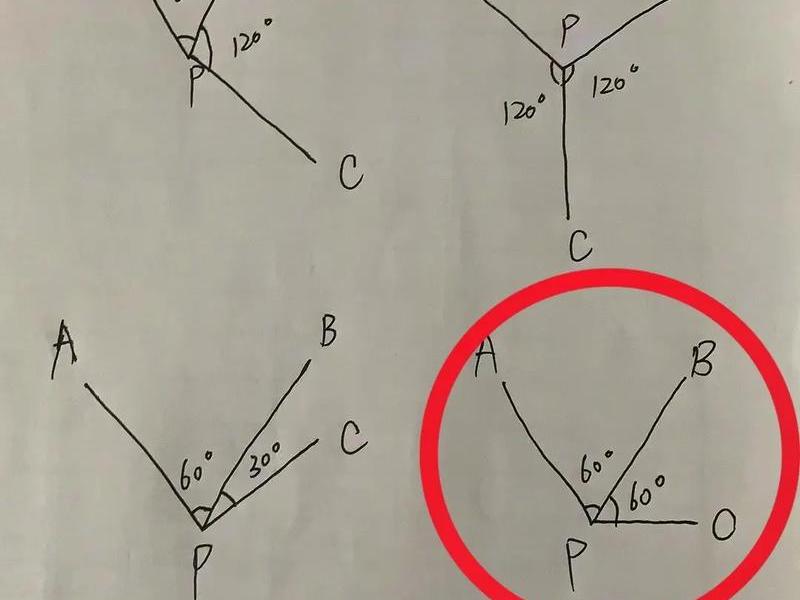

是控制点的勘察与选择。测量员需要实地考察，选取至少两个（通常建议使用三个以提高检核精度）稳固可靠、坐标已知的控制点。这些点必须与计划架设仪器的未知点（即测站点）相互通视，视线范围内无任何遮挡。理想情况下，控制点与未知点构成的夹角应介于30度至150度之间，最佳范围在60度至120度，以规避“危险圆”区域，确保解算的稳定性和精度。应检查控制点标识是否清晰，点位是否稳固，避免使用可能发生位移的点。

是仪器与附件的全面检校。取出科维全站仪后，需检查其光学对中器、管水准器、圆水准器是否正常。确认电池电量充足，棱镜常数设置是否正确（科维仪器通常有对应的设置菜单）。还要准备好配套的三角架、棱镜组、对中杆、钢卷尺（量取仪器高）等，并确保棱镜杆上的圆气泡居中准确。在温度、气压变化显著的环境中，还需将实测的气象参数输入仪器进行修正，以削弱大气折射对测距的影响。

是项目与数据的预先准备。在科维全站仪中新建或选择对应的测量项目文件。提前将已知控制点的坐标数据通过数据线导入仪器内存，或手动输入至坐标库中，并仔细核对，确保点名与坐标一一对应，万无一失。这一步的数据准确是后续所有工作的基石。

二、仪器的架设与整平对中

将仪器架设在未知点上，是后方交会物理实现的起点。此步骤要求稳、准、平。

选择测站点位时，不仅要考虑与多个控制点的通视，还要兼顾后续需要放样的全部目标点，确保视野开阔。将三角架张开，高度适中，架头大致水平，并稳固地踩实架腿。然后，小心地将科维全站仪安置到架头上，旋紧中心连接螺旋。

接下来进行精密对中与整平。通过移动三角架架腿，使光学对中器的十字丝中心初步对准地面测站点标志。然后，通过调节三角架的三个脚螺旋，使圆水准器气泡居中，完成粗平。精平则需要使用电子气泡或管水准器。旋转仪器照准部，使长水准管平行于任意两个脚螺旋的连线，相对旋转这两个脚螺旋，使气泡居中。再将仪器旋转90度，调节第三个脚螺旋，使气泡再次居中。如此反复一两次，直至仪器旋转到任何方向，气泡偏差均在允许范围内（通常要求小于1格）。精平过程中，需注意检查对中是否偏移，若有微小偏移，可稍微松开中心连接螺旋，在架头上平移仪器进行微调，再重新拧紧并检查整平。这是一个需要耐心与细心的微调过程。

三、后方交会建站的核心操作

建站是后方交会的灵魂，科维全站仪的菜单设计使其流程清晰明了。

仪器整平对中完毕后，开机并进入主菜单。在测量程序或应用程序菜单中，找到“后方交会”、“自由设站”或类似名称的功能选项并进入。程序会提示输入测站点信息，此时因为测站点坐标未知，通常直接输入一个临时点号或跳过，随后输入量取得到的仪器高。

之后，程序进入添加已知点观测的环节。将棱镜精确架设在第一个已知控制点上，并对中整平，量取并输入棱镜高。转动科维全站仪望远镜，精确照准棱镜中心，确保十字丝竖丝与棱镜中心严格重合。在观测界面，选择该已知点对应的坐标（可从内存中调用或手动输入），然后启动测量键。仪器会测量并记录到该点的斜距、水平角和垂直角。测量时，应保持仪器稳定，建议采用多次测量取平均值的方式以提高精度。

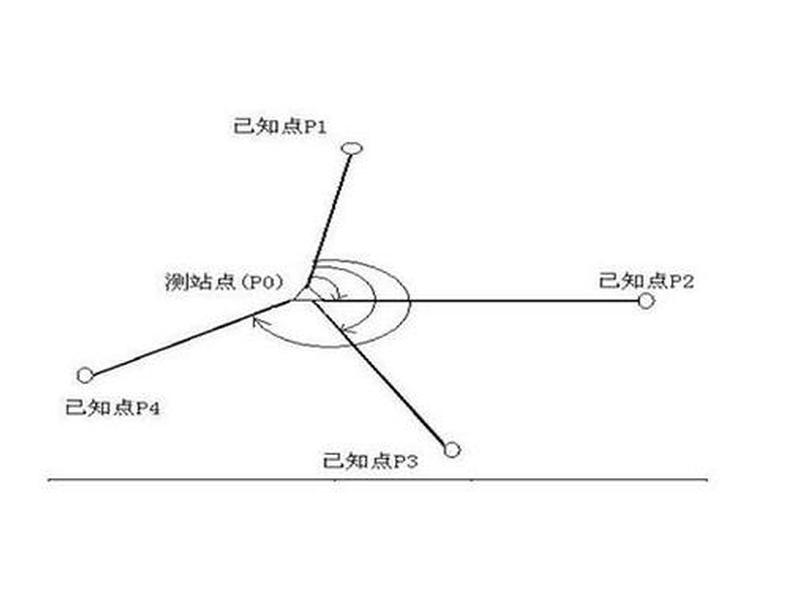

完成第一个点的观测后，按照同样流程，依次观测第二个、第三个已知控制点。至少需要观测两个点，但观测三个或以上点可以利用多余观测进行平差，有效提高测站点坐标的解算精度并检核错误。所有已知点观测完毕后，选择“计算”或“确定”键。

四、结果检核与精度确认

计算完成后，科维全站仪屏幕会显示后方交会的计算结果，这是验证本次建站成功与否的关键。

最重要的检核指标是“残差”或“点位误差”。仪器会根据观测值解算出测站点的坐标，并反算出各已知点的观测值与理论值之间的差值。屏幕上会显示每个点的坐标残差（dX, dY, dZ）和整体的点位中误差。根据测量规范要求，通常要求平面点位残差不超过2-3厘米，高程残差也有相应限差，最严格的要求可能到毫米级。如果残差显示过大（例如超过5毫米），则意味着建站失败或存在粗差。

需要冷静分析原因。可能是已知点坐标输入错误、棱镜高或仪器高量取错误、照准目标不精确（未对准棱镜中心）、控制点本身不稳定、或者已知点与测站点构成的图形条件太差（如接近一条直线）。应逐一排查：核对输入数据；重新精确照准并测量已知点；甚至考虑更换测站点位置或已知点组合。只有当所有残差均满足预设的精度限差时，才能确认本次后方交会建站成功。

确认无误后，选择“记录”或“接受”结果，将计算出的测站点坐标保存到仪器中。至此，仪器已经将自己“定位”在了这个原本未知的点位上，并获得了精确的坐标和方位基准，为后续放样做好了万全准备。

五、基于新测站的坐标放样

建站成功后，科维全站仪就化身为一个功能完备的测量基站，可以高效开展坐标放样工作。

进入仪器的“放样”功能菜单。程序会提示输入待放样点的设计坐标。可以手动输入，也可以从预先导入的坐标文件中调用。输入完毕后，仪器会自动计算并显示放样所需的水平角差值和距离差值。

转动仪器照准部，使屏幕上显示的水平角差值为零，此时望远镜指示的方向就是待放样点的理论方向。指挥司镜员将棱镜立在此方向上。然后，进行距离测量。仪器会显示实测距离与理论距离的差值，即“dHD”（平距差）。根据屏幕提示，指挥司镜员沿望远镜视线方向前进或后退，直到距离差值也接近于零。

在接近目标点时，需要更精细的操作。可以锁定水平制动螺旋，使用水平微动螺旋精确对准方向，同时指挥司镜员左右移动棱镜杆，使棱镜中心严格落在望远镜竖丝上。然后再次测距并调整距离。通过“调整方向-测距-调整距离”的迭代，最终使方向偏差和距离偏差均控制在允许的误差范围内（如几毫米内）。棱镜杆底部所对应的地面点，就是需要放样的设计点位，做好标记即可。

重复上述过程，可高效地放样出所有需要的点位。在整个放样过程中，应偶尔检查仪器的整平状态，确保其没有因碰动而发生偏移。

六、作业后的收尾与注意事项

放样任务完成后，规范的收尾工作和对关键要点的把握，能保障成果的长期可靠性。

进行必要的复核测量。对于关键点位，可以采用变换测站重新测量其坐标、或测量相邻放样点间的距离与设计值比对等方法进行检核，确保放样绝对准确。所有放样点位的最终坐标和桩号应做好现场记录。

整理数据并导出。将科维全站仪中记录的测站点坐标、放样点的实测坐标等数据导出到电脑，进行备份和整理，生成规范的放样报告或成果表，便于存档和交接。

在整个后方交会放样过程中，有几个必须牢记的要点：一是已知控制点的数量和质量是根本，务必确保其精度可靠；二是图形条件至关重要，避免短边、钝角或近似直线的情况；三是观测时的照准精度直接影响结果，必须仔细瞄准棱镜中心；四是仪器和棱镜的对中整平不容马虎；五是时刻关注环境因素，如大风、震动、强光反射等，都可能影响观测质量。掌握这些要点，方能将科维全站仪后方交会的优势发挥到极致。
