你是否还在为测量悬崖、桥梁底部或高压线等危险、难以抵达的目标点而烦恼？是否厌倦了传统测量中反复搬运棱镜的繁琐与低效？今天，我们将带你深入探索瑞得全站仪免棱镜视频教程

免棱镜原理：激光如何穿透空间

传统全站仪测量依赖棱镜作为合作目标反射信号，而免棱镜技术则是一场彻底的革命。它依靠仪器自身发射的高功率激光束，直接照射到目标物体表面，并接收其漫反射信号来计算距离。这就像为仪器赋予了“自主视觉”，使其能够直接与物体对话。

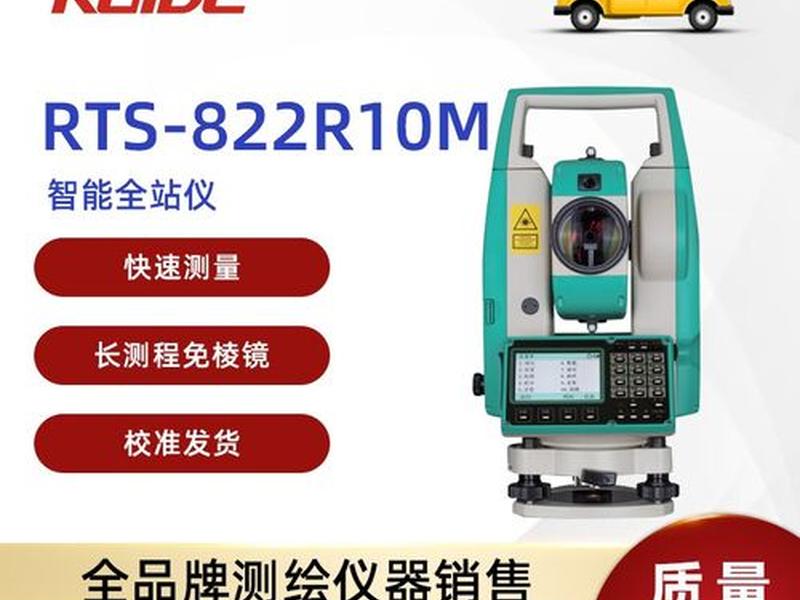

这种技术的核心在于激光的稳定发射与微弱信号的精准捕获。仪器内部集成了高灵敏度的接收器，能够从复杂的背景噪声中识别出来自目标表面的反射光。为了实现这一点，激光的功率、发射角以及接收电路的灵敏度都经过了精密优化。尤其对于瑞得RTS系列全站仪，其采用的可见红色激光管发射角小、准直性好，确保了激光束的能量集中，为远距离、弱反射条件下的测量提供了可能。

理解这一原理是掌握免棱镜测量的基础。它解释了为何测量不同材质、不同距离的目标时效果会有差异，也让我们明白，这项技术并非万能，但对绝大多数工程测绘场景而言，它已是颠覆性的效率工具。知道了激光如何“穿透”空间与物体交互，我们才能更好地驾驭它。

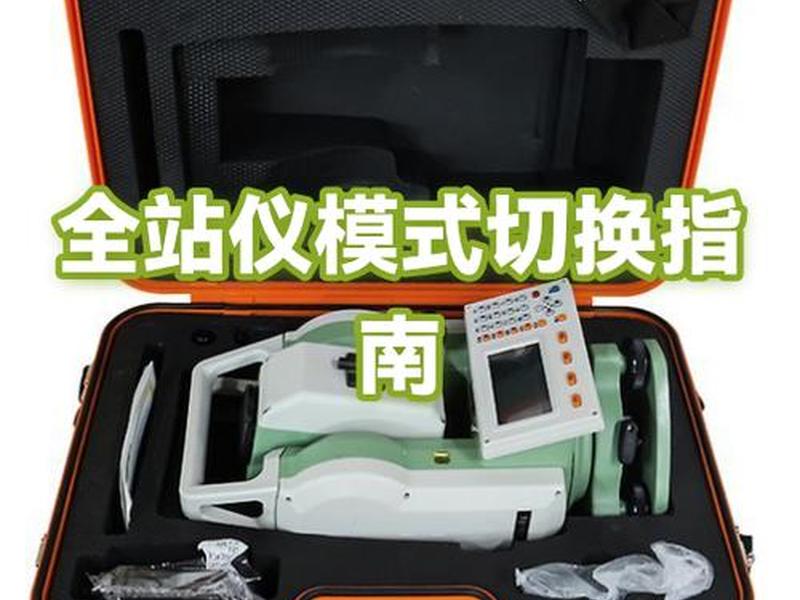

模式设置：三步激活测量潜能

开启免棱镜模式并非简单按下按钮，而是一个需要精细调整的过程。以瑞得RTS系列全站仪为例，第一步是进入测量菜单。开机后，按下“MENU”功能键，在菜单中选择“测量设置”或类似选项，找到“测量模式”子菜单。在这里，使用方向键将模式从标准的“棱镜”或“合作目标”切换至“免棱镜”选项。部分型号可能显示为“RLM”或“Reflectorless”，其本质相同。

第二步至关重要：设置激光参数。进入免棱镜子菜单后，你会看到激光功率、反射阈值、测量时间等选项。激光功率应根据目标距离调整：50米内的近距离测量可使用低功率以节省电量；对于100米以上的远距离目标，或反射率较低的表面（如深色混凝土），则需要调至高功率以确保信号强度。反射阈值则与目标表面特性相关：测量光滑表面如玻璃、瓷砖时，应适当调高阈值以减少误反射干扰；面对粗糙的砖墙、岩体时，则可调低阈值以增强接收灵敏度。

第三步是校准与验证。在正式投入工程使用前，务必进行对比测试。选择一个已知坐标的点位，先使用棱镜模式进行高精度测量并记录数据，然后切换至免棱镜模式对同一位置进行测量。对比两次结果，若误差在仪器标称的容许范围内（例如2毫米以内），则说明设置正确，仪器状态良好。这个步骤能有效避免因设置不当导致的系统性误差，是保证测量数据可靠性的关键一环。

实战应用场景全解析

免棱镜测量技术极大地拓展了全站仪的应用边界。在建筑立面测量与房产测绘中，面对不规则的大型建筑外墙、玻璃幕墙或复杂造型的屋顶，测量员无需搭设脚手架或使用加长棱镜杆，站在地面即可快速获取大量特征点坐标，绘制出精确的立面图，特别适合历史建筑测绘和房产面积核实。

在复杂地形与地质灾害监测领域，其价值更加凸显。对于陡峭的悬崖、滑坡体、深基坑边坡，人员难以接近放置棱镜。免棱镜模式允许测量员在安全位置远程扫描监测点，定期采集数据，分析位移变化，为灾害预警提供关键数据支撑。同样，在隧道施工与矿山测量中，隧道拱顶、掌子面以及井下复杂环境的点位测量，都可以安全、高效地完成。

大型工业安装与设备检测也从中受益。在发电厂、船坞、大型车间内，对行车轨道、大型罐体、管道支架的安装定位与变形监测，免棱镜测量能快速提供三维坐标，确保安装精度。它甚至应用于电力线勘测与巡线，测量员可在地面直接测量电线塔坐标和导线弧垂，避免了登塔作业的风险，大大提升了工作效率和安全性。

精度保障与误差控制秘诀

尽管免棱镜测量便捷高效，但其精度通常略低于传统的棱镜测量，并受到多种因素影响。首要因素是目标距离。瑞得全站仪的免棱镜有效测程通常在50米至300米之间（不同型号有差异，如RTS-822R3标称可达350米）。距离越远，激光能量衰减越严重，反射信号越弱，测距误差可能增大。对于高精度要求的控制点测量，建议在近距离使用或直接采用棱镜模式。

目标表面特性是决定性因素。白色、浅色、哑光的水泥墙面、岩石表面反射效果最佳。而黑色沥青、深色涂料、透明玻璃或镜面金属等表面，要么吸收大量激光，要么产生镜面反射，导致信号丢失或产生跳点，测量失败或误差剧增。实践中，应优先选择反射条件好的点位，或对不良反射面进行临时处理（如粘贴测量标靶纸）。

环境干扰也不容忽视。强烈的直射阳光、雨雾、烟尘等都会削弱激光信号或引入噪声。测量时应尽量避免在正午强光下作业，雨雾天气慎用免棱镜模式。仪器本身的校准状态和稳定性是基础。定期对仪器的加常数、乘常数以及电子补偿器进行校准，测量时确保仪器架设稳固、对中整平精确，是获得可靠数据的根本前提。掌握这些误差源并加以控制，才能让免棱镜测量既快又准。

高级功能与操作锦囊

除了基本的坐标测量，瑞得全站仪的免棱镜模式还深度集成了一系列强大的内置程序，能解决更复杂的工程问题。悬高测量功能堪称“测量利器”，对于桥梁底部、屋檐下、管道上方等无法直接架设棱镜甚至无法垂直瞄准的点，可以先测量其正下方一个可安置棱镜的基点，再瞄准目标点，仪器便能自动计算出目标点的三维坐标和高程。

对边测量功能在免棱镜模式下同样高效。无论是需要计算两点间的斜距、平距、高差，还是确定一条参考线的延长点，该功能都能快速完成。在道路横断面测量或是不规则边界线测量中，无需移动仪器，连续扫描多个点，即可快速获取相对关系数据。面积与周长计算功能则方便了地块、场地面积的快速测算，测量员只需沿着边界线连续测量一系列拐点，仪器便可实时计算出封闭区域的面积和周长。

另一个实用技巧是结合内存与SD卡的海量存储功能。在免棱镜模式下进行地形点云数据采集时，可以设置自动连续测量并存储。瑞得仪器支持上万点甚至通过SD卡扩展至海量的坐标存储，测量完成后可通过USB或直接读取SD卡将数据导出至电脑，利用专业软件生成数字高程模型或三维地形图，实现从外业数据采集到内业成图的无缝衔接。

维护保养与安全须知

要让免棱镜全站仪持续稳定工作，日常的维护保养至关重要。激光发射窗与物镜镜头的清洁是首要任务。应使用专用的镜头纸或吹气球清洁，避免用手直接触摸或用粗糙布料擦拭，以免留下油污或划痕，影响激光发射和接收的透明度。仪器长期不用时，应放入干燥箱内保存，防止受潮。

注意电池续航管理。免棱镜模式因激光功率较高，耗电量通常大于棱镜模式。外出作业前务必充满电，并携带备用电池。瑞得全站仪标配的镍氢电池组通常可支持连续工作16小时左右，但实际使用时间会因测量频率和环境温度而异。在极寒环境下，电池续航会显著缩短，需提前做好预案。

安全方面必须高度重视。免棱镜全站仪发射的是可见激光束，绝对禁止直接对准人眼照射，即使是在远距离也可能对视力造成永久性伤害。在人员密集区域或交通道路上作业时，需格外小心，必要时设立警示标志。仪器属于精密光电设备，应避免剧烈震动、撞击或长时间暴露在极端高温、高湿环境中。正确的使用习惯和细致的保养，是延长仪器寿命、保障测量精度的不二法门。
