在精密工程测量的世界里，一台可靠的全站仪如同探险家手中的罗盘，是征服未知地形、构建精准坐标的基石。瑞得RTS-822A全站仪，作为该系列中的经典之作，以其稳定的性能和丰富的功能，成为众多测绘工作者信赖的伙伴。再先进的仪器，若没有正确的指引，也难以发挥其全部潜力。本文将为您揭开RTS-822A操作手册的核心奥秘，通过一份详尽的教程，带您从基础认知到高阶应用，彻底掌握这台精密仪器的使用精髓，让每一次测量都精准无误，高效顺畅。

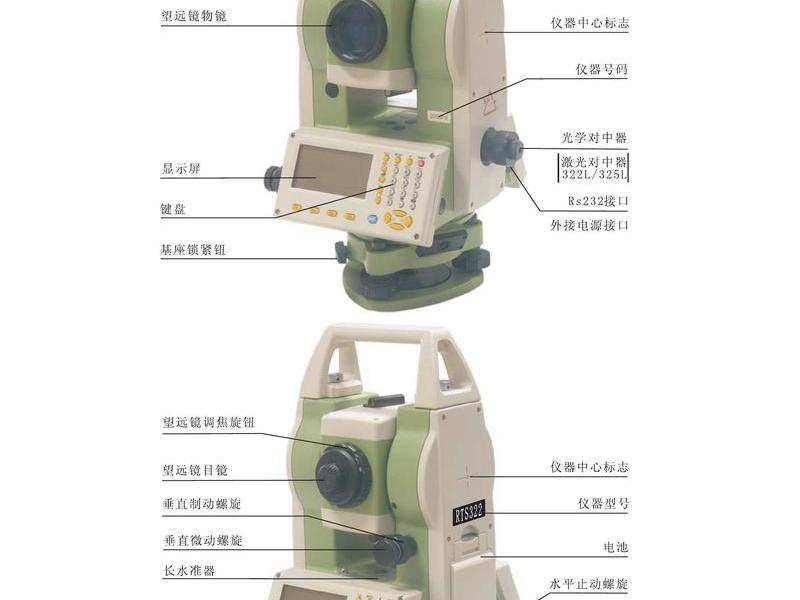

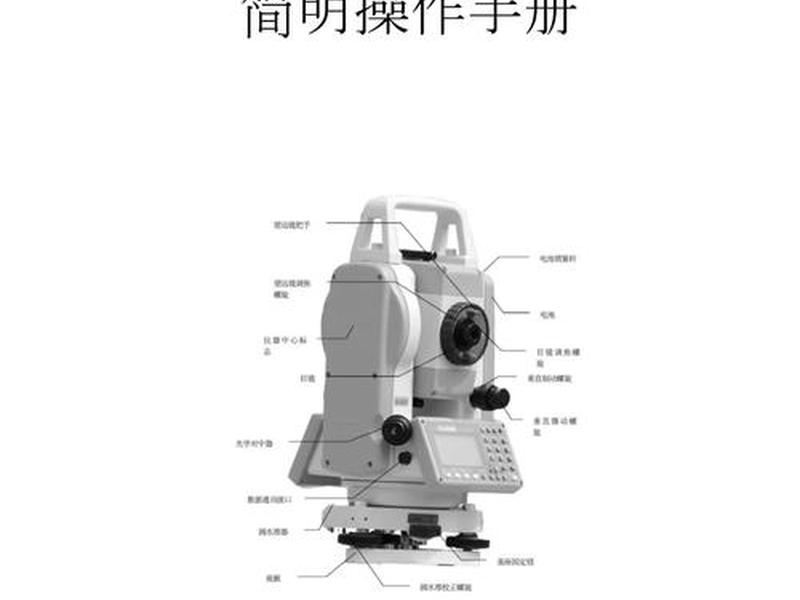

仪器初识与关键部件解析

初次接触瑞得RTS-822A，其专业的外观和众多的按钮可能会让人望而生畏。但深入剖析，你会发现它的设计逻辑清晰而人性化。仪器主要由望远镜系统、显示屏与键盘、基座与脚螺旋、电池仓及数据接口等核心部件构成。望远镜系统集成了物镜、目镜及调焦螺旋，是实现精准照准目标的关键；双面显示屏与组合式键盘（数字键+字母键）则构成了人机交互的主界面，所有测量指令与数据查看都于此完成。

尤其需要关注的是仪器上的各种螺旋与按键。水平制动与微动螺旋控制望远镜的水平旋转，垂直制动与微动螺旋则负责俯仰角度调节，它们是手动精确瞄准的“方向盘”。键盘上的“测量1”、“测量2”、“记录”、“角度”等软按键，各自承担着启动测距、切换测量模式、存储数据和调用测角菜单等重要职能。理解每个部件的名称与功能，是流畅操作的第一步，如同熟悉爱车的每一个操控杆。

仪器侧面的数据通讯接口和SD卡插口（部分型号具备），是测量数据导出与外部指令输入的桥梁。而光学对中器与圆水准器、管水准器，共同确保了仪器在测站上的快速、精确对中与整平。将这些部件与说明书中的图示一一对应，在心中构建一幅完整的仪器“经络图”，后续的所有操作都将变得有章可循。

测量前的准备与架设流程

成功的测量始于完美的架设。在奔赴现场前，必须完成细致的准备工作。应对仪器进行全面的检查：确认电池电量充足，显示屏显示正常；检查光学镜头是否清洁，有无霉斑或灰尘；测试各制动螺旋是否灵活有效，补偿器功能是否正常。根据作业环境温度与存放温度的差异，建议让仪器在箱内静置一段时间以适应环境，避免温度骤变导致内部元件结露或性能不稳。

到达测站点后，架设流程正式开始。展开三脚架，使其高度适中且顶面大致水平，将仪器稳妥地安装到基座上并旋紧连接螺旋。接下来是至关重要的对中与整平环节：通过调节三脚架腿的长度和位置，使光学对中器的十字丝中心初步对准地面测站点标志；然后，通过调节三个脚螺旋，使圆水准器气泡居中，完成粗平；精平需要借助管水准器——旋转照准部使管水准器与任意两个脚螺旋的连线平行，调节该两个脚螺旋使气泡严格居中，再将照准部旋转90度，调节第三个脚螺旋使气泡再次居中。此过程可能需要反复一两次，直至照准部旋转到任何方向，管水准器气泡都居中。

完成精平后，需再次检查对中情况，因为整平过程可能会轻微移动仪器中心。若对中有微小偏差，可稍微松开连接螺旋，在架头顶部平移仪器底座，使其精确对中，然后再次轻微调整脚螺旋确保精平。这个“对中-整平-再对中-再整平”的迭代过程，是保证测站精度的基石，务必耐心细致。别忘了进行望远镜的目镜调焦（看清十字丝）和物镜调焦（看清目标），为测量做好最后准备。

核心测量操作与程序应用

当仪器稳稳矗立在测站上，真正的测量之旅便拉开了帷幕。RTS-822A的核心测量功能主要围绕角度测量和距离测量展开。开机后，仪器通常进入基本测量屏幕，显示水平角（HA）、垂直角（VA）、斜距（SD）等信息。照准目标后，按下“测量1”或“测量2”键（具体功能取决于用户自定义设置），仪器便会发射红外光进行测距，并将角度与距离数据实时显示在屏幕上。

除了基本的测角测距，仪器内预置的丰富测量程序是其强大功能的体现。例如，“坐标测量”功能，在输入测站点坐标、仪器高、后视点坐标或方位角后，照准未知点棱镜，即可直接测得该点的三维坐标（N, E, Z）。“坐标放样”则是逆过程，输入待放样点的设计坐标，仪器会计算出放样所需的水平角转角和距离，引导作业员移动棱镜，直至差值为零，从而将图纸上的点精准标定到实地。

另一个常用且强大的程序是“后方交会”。当测站点坐标未知且不便设站时，此功能大显身手。通过测量两个或更多已知控制点的角度和距离，仪器能自动解算出测站点的精确坐标。操作时，按“建站”键选择后方交会，依次调用或输入已知点坐标，照准并测量，当残差满足精度要求后，即可将解算出的点设为当前测站。还有“对边测量”、“面积计算”、“悬高测量”等程序，能应对各种复杂的工程测量需求，极大提升了外业工作效率。

数据管理与项目设置技巧

在数字化测绘时代，测量数据的管理与处理与数据采集本身同等重要。RTS-822A提供了完善的数据管理功能。测量开始前，建议先进行“项目管理”，创建一个新项目或打开已有项目，这有助于将不同工程、不同日期的数据分门别类地存储，避免数据混乱。在项目设置中，可以定义坐标系统、单位、温度气压等参数，确保数据从采集源头就符合规范。

测量过程中产生的数据，分为“原始数据”（角度、距离等观测值）和“坐标数据”（计算后的点坐标）。仪器会自动存储这些数据，用户可以通过数据管理菜单进行查看、编辑、删除等操作。“点名列表”和“编码列表”功能，允许用户为每个测量点赋予有意义的名称和属性编码，这对于后期内业成图和数据处理至关重要。例如，给道路中心点编码“ZX”，给房屋角点编码“FJ”，能极大方便数据导出后的自动分类和绘制。

数据导出是连接外业与内业的桥梁。通过数据通讯接口（如RS-232C或USB，视型号而定），配合专用的传输软件，可以将仪器内存中的测量数据安全、快速地传输到计算机中。部分支持SD卡的型号，还可以直接将数据文件存储到SD卡上，实现物理媒介的转移。定期备份和格式化内存，是保持仪器稳定运行和数据安全的良好习惯。熟练运用这些数据管理功能，能让你的测量成果井然有序，价值倍增。

仪器检验与日常维护要点

精度是测量仪器的生命线，而定期检验与精心维护是守护这份精度的不二法门。对于RTS-822A全站仪，用户应掌握一些基本的自检项目。首先是“管水准器的检验”：将仪器整平后，旋转照准部180度，观察管水准器气泡的偏移量。若偏移超过限差（通常为1-2格），则需进行校正。类似地，“圆水准器”和“光学对中器”也应定期检查其准确性。

“视准轴误差（2C差）与指标差（i角）的检验”更为关键，它直接影响角度测量精度。通过盘左、盘右观测同一目标，计算出的2C值和指标差值应在允许范围内。若超限，可使用仪器自带的“校准”程序中的“指标差检校”等功能进行校准，但复杂的校正建议由专业维修人员或在其指导下进行。“仪器加常数”的检验也需重视，它影响距离测量的绝对精度，通常需要在标准基线上进行。

日常维护同样不容忽视。仪器运输时必须装入专用箱内，避免颠簸碰撞。使用时应避免物镜直对强光（如太阳），建议使用太阳滤光镜。外露的光学部件清洁务必使用专用的镜头纸或脱脂棉，切忌用粗糙物品擦拭。仪器使用完毕后，应用软布清除表面灰尘；若被雨水淋湿，务必先擦干并在通风处彻底晾干后再通电。长期不使用时，应将电池取出单独存放，并定期充电。这些细致的呵护，能有效延长仪器的使用寿命，确保其时刻处于最佳工作状态。

高级应用与实战问题解决

当你熟练掌握了基础操作，便可以探索RTS-822A更深层次的应用，并从容应对野外实战中的各种挑战。例如，在复杂地形或建筑物密集区，经常遇到待测点无法直接安置棱镜的情况。“偏心测量”程序就派上了用场。该程序允许通过测量偏心点（如棱镜放置在待测点的左侧、右侧、前方或后方）的坐标和距离，间接推算出待测点的真实坐标，巧妙化解通视难题。

在道路曲线放样或管线测量中，“道路设计”或“线路计算”功能（如果仪器软件版本支持）可以预先输入曲线要素（如交点坐标、半径、缓和曲线参数等），仪器便能自动计算并引导放出中桩、边桩等任意桩号点的位置，将繁复的计算工作交给仪器，作业员只需跟随引导移动棱镜即可，效率极高。

实战中，突发状况也需冷静应对。如果测量过程中出现数据跳动大、测距不稳定，首先应检查棱镜是否对准、气象条件（特别是大气折光）是否影响过大，并确认棱镜常数设置是否正确。若仪器显示错误代码或功能异常，切勿擅自拆卸，应查阅说明书附录的错误代码表初步判断，或联系专业技术人员。养成作业前检查仪器参数设置（如温度、气压、棱镜类型）、作业中规范操作、作业后及时备份数据的习惯，是避免问题、保障工程进度的最有效策略。
