在工程测量的精密舞台上，坐标放样是将图纸上的设计点位精准“投放”到现实地面的魔法。瑞得RTS-822全站仪，凭借其稳定的性能和直观的操作，成为众多测量工程师手中实现这一魔法的得力魔杖。掌握其坐标放样的核心步骤，意味着掌握了将虚拟蓝图转化为实体工程的钥匙。本文将深入剖析瑞得822全站仪坐标放样的完整流程与高阶技巧，带您从入门到精通，解锁高效、精准的施工放样新境界。

一、放样前的精密准备：奠定成功的基石

成功的放样始于万全的准备。在按下电源键之前，一系列细致入微的准备工作是确保后续操作流畅无误的前提。这不仅是技术流程，更是对测量工作严谨态度的体现。

是仪器与环境的检视。确保瑞得822全站仪的电池电量充足，避免在关键测量时刻因断电导致数据丢失。检查三脚架的稳定性，每条腿都需牢固锁紧，架头大致水平。选择一个通视良好、地面稳固的测站点，这直接关系到后续设站和对中的精度。根据现场的温度、气压等气象条件，在仪器中正确输入气象改正参数，这是保证距离测量精度、尤其是长距离放样精度的隐形关键。

是数据的预先输入与核对。现代工程放样很少在现场临时计算坐标。通常需要将设计好的待放样点坐标（北坐标N、东坐标E、高程H）提前导入仪器内存或准备好手动输入。建议在办公室就将数据整理成清晰的列表，并按照放样顺序编号。在现场，利用仪器的“数据”管理功能，可以快速调用或输入这些坐标，务必进行二次核对，一个数字的错误就可能导致整个工程的偏移。

是棱镜与对中杆的校准。确保所用棱镜常数在仪器设置中已正确匹配。检查对中杆的气泡是否居中，棱镜高度是否已准确量取并准备输入。这些看似微小的细节，如同精密钟表里的齿轮，任何一个的疏忽都可能引起最终结果的系统性误差。准备工作的完备程度，决定了放样作业是事半功倍还是事倍功半。

二、测站设立与定向：构建测量的坐标系

测站设立是全站仪工作的原点，定向则定义了坐标系的方位。这一步是连接已知控制点世界与未知放样点世界的桥梁，其精度是整个放样工作的生命线。

第一步，是对中与整平。将仪器安装于三脚架上，通过光学对点器或激光对点器，使仪器中心精确对准地面测站点的标志中心。这个过程需要耐心与技巧：先通过移动三脚架腿进行粗对中，然后利用脚螺旋进行精平，使圆水准器和长水准管气泡均严格居中，最后轻微滑动仪器底座完成精确对中，并再次检查整平。瑞得822的电子气泡显示功能，能辅助用户更直观高效地完成精平操作。

第二步，是仪器参数设置与建站。开机后，进入仪器的“程序”或“测量”菜单，选择“设置测站”或“建站”功能。此时需要输入测站点的已知坐标（N0, E0, H0）和仪器高。仪器高是从测站点标志到仪器横轴中心的垂直距离，需用钢卷尺仔细量取。这一步是为仪器在空间中找到一个确定的“家”。

第三步，也是至关重要的一步——后视定向。输入后视点的已知坐标，或直接输入已知方位角。然后，转动照准部，精确瞄准后视点上的棱镜中心。按下相应的键位（如“是”或“设置”），完成方位角的设定。完成后，务必测量一下后视点的坐标作为检核，与已知值比对，确保定向无误。一个可靠的定向，意味着仪器此刻“看”世界的角度与设计图纸完全一致。

三、坐标放样核心操作：指引方向的罗盘

完成设站定向后，便进入了激动人心的核心放样环节。瑞得822全站仪的放样功能，如同一个智能导航，指引测量员一步步找到目标点位。

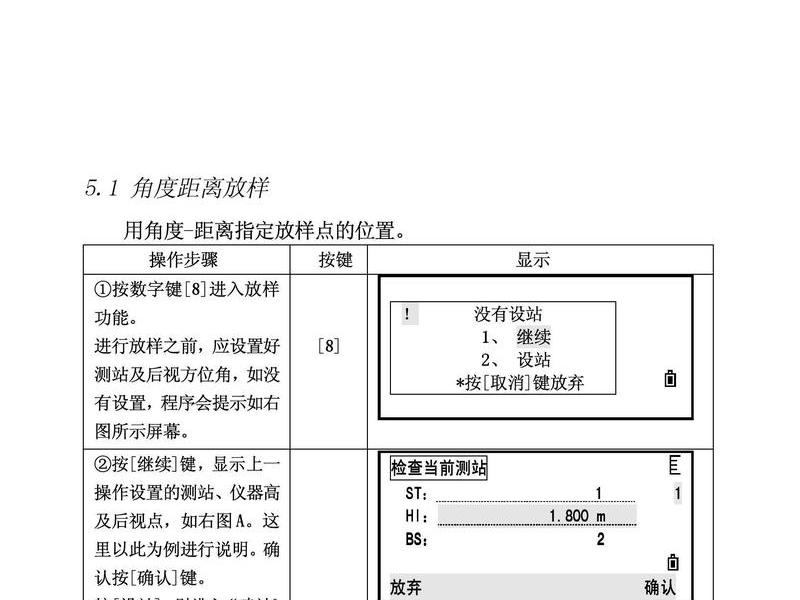

启动放样程序。在菜单中找到“放样”功能并进入。仪器会提示选择或输入待放样的点号。从之前输入的点坐标列表中选中目标点，确认后，屏幕通常会显示两个关键差值：dHA（水平角差值）和dHD（水平距离差值）。这两个数值就是引导你抵达目标点的“寻宝图”。

跟随引导，调整方向与距离。根据屏幕提示的dHA值，松开水平制动，转动仪器照准部，直到dHA显示为0°0'0"。望远镜的视准轴方向就是理论上目标点所在的方向。指挥司镜员沿着这个方向，在大概距离处立好棱镜。然后，照准棱镜进行距离测量，仪器会显示当前棱镜位置与目标点的实际距离差值dHD。根据dHD的正负（通常正为向前，负为向后），指挥司镜员前后移动，直至dHD也接近于零。

精确定位与标记。当dHA和dHD都达到允许的误差范围内（如±5mm），此时棱镜中心所在的位置就是设计坐标对应的实地位置。使用喷漆、木桩或钉子等工具，在地面上清晰标记该点。一个点放样完成后，重复上述过程，选择下一个点号，继续放样。瑞得822的界面设计通常清晰友好，差值显示直观，大大降低了操作难度。

四、数据管理与检核：质量的守护神

放样不仅仅是找到点，更是确保每个点都正确无误。严谨的数据管理和过程检核，是防止错误累积、保证最终成果质量的防火墙。

实时记录与编码。在放样每个点的建议使用仪器的编码功能或备注功能，记录放样点的属性、状态或特殊情况。例如，可以给“角桩”、“轴线点”、“高程点”等赋予不同的编码，方便后期数据处理和图纸核对。仪器的内部存储器可以安全保存这些带有丰富信息的原始数据。

步步为营的检核策略。不要盲目相信一次放样的结果。关键点位应采用多种方法进行检核。例如，放样完一条轴线的两个端点后，可以实测一下两点间的距离和角度，与设计值进行比对。对于重要的控制性点位，可以采用从不同测站进行二次放样或后方交会测量等方式进行复核。瑞得822的数据查阅功能，可以让你随时调取已测数据进行分析。

数据导出与归档。完成当天或本次放样任务后，应及时将仪器内的测量数据和放样数据导出到电脑或移动存储设备中。通过USB数据线或SD卡，数据可以方便地传输为TXT、CSV等通用格式。在电脑上利用专业软件或电子表格，可以对所有放样点进行系统性整理、生成报表，并与设计图纸进行最终比对，形成完整的测量资料归档。这不仅是工程验收的需要，也是技术总结和经验积累的宝贵资料。

五、实战技巧与注意事项：高手的经验之谈

掌握了标准流程，一些实战技巧和注意事项能让你的放样工作更加游刃有余，避开常见陷阱，提升整体效率。

针对复杂环境的应对。在通视条件差、障碍物多的场地，可以灵活运用仪器的“偏心测量”功能。例如，当目标点无法直接立镜时，可以通过测量其附近几个辅助点的坐标，间接计算出目标点位置。在强光环境下，记得使用物镜遮光罩，并避免将望远镜直接对准太阳，以保护仪器和确保照准精度。

人员配合与沟通的艺术。放样是测量员与司镜员的协同作战。清晰、简洁、统一的口令（如“往左”、“慢走”、“停”）至关重要。司镜员应保持对中杆竖直稳定，棱镜面对仪器。良好的沟通能极大减少反复调整的时间，尤其在长距离或精度要求高的放样中。

仪器状态的持续监控。在整个作业过程中，要时刻留意仪器电池电量。长时间工作时，需注意检查仪器气泡是否因碰动而偏离。如果中途仪器发生移动或疑似碰撞，必须重新检查定向，必要时重新设站。每次测量前，养成检查仪器参数设置（如棱镜常数、气象改正、测量模式）是否正确的习惯，这些设置错误往往导致系统性的偏差。

六、维护保养与故障排察：延长仪器的生命力

精密的仪器需要精心的呵护。正确的维护保养不仅能保证瑞得822全站仪在放样工作中始终保持最佳状态，更能有效延长其使用寿命。

日常的清洁与存放。每次使用完毕，应用软毛刷或绒布清除仪器表面的灰尘。镜头清洁必须使用专用的镜头纸或脱脂棉，轻轻擦拭，避免划伤镀膜。仪器装箱前，确保各制动螺旋处于微松状态。运输过程中，务必将其置于专用箱内，并避免剧烈震动和撞击。长期不使用时，应将电池取出单独存放，并定期充电。

作业结束后的规范操作。关机应按照正确流程，待屏幕完全关闭后再切断电源或取下电池。仪器从野外带回室内，如果温差较大，应让其在箱内静置一段时间，适应环境温度后再开箱，防止内部凝结水汽。若仪器被雨水淋湿，务必先彻底擦干并风干，切勿立即通电开机。

常见问题简易判断。若放样过程中发现误差异常大，首先应检查：测站点、后视点坐标输入是否正确？仪器高、棱镜高量取和输入是否准确？棱镜常数设置是否匹配？对中、整平是否严格？定向检核是否通过？通过这种由操作到数据、由外业到内业的逆向排查，大多数问题都能找到根源。对于仪器自身的硬件或软件故障，则应停止操作，查阅说明书故障排除章节或联系专业维修人员，切勿自行拆卸。

掌握瑞得RTS-822全站仪的坐标放样，是一个从理解原理、熟悉操作到灵活应用、应对复杂的完整过程。它要求测量人员不仅是指令的执行者，更是空间的解读者和工程语言的翻译者。每一次精确的放样，都是将抽象数据转化为实体坐标的魔法，是连接设计与现实的坚实纽带。
