水稳站工艺流程，水稳站工艺流程规范

水稳站工艺流程，水稳站工艺流程规范 ,对于想了解建站百科知识的朋友们来说，水稳站工艺流程，水稳站工艺流程规范是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在一条条延伸向远方的平坦大道之下，隐藏着道路工程不为人知的“力量之源”——水稳层。它如同建筑的深埋地基，默默承载着往来不息的车流与岁月风霜。而赋予这层基石以生命与强度的，正是水稳站里那套精密如钟表、严谨如法典的工艺流程与规范。本文将深入探秘水稳站从原料到成品的完整链条，揭示那些确保每寸道路坚实耐久的规范核心，带您领略工业化生产如何铸就交通网络的“钢铁脊梁”。

原料甄选：品质基石的精雕细琢

水稳站生产的第一道灵魂关卡，始于对原料的极致挑剔。这里没有“差不多”的概念，每一粒碎石、每一份水泥、每一滴拌合用水，都必须经过严苛的审查。规范要求，集料必须级配合理，最大粒径需严格控制，通常基层不超过37.5毫米，且压碎值、针片状含量、含泥量等指标必须满足设计文件与国家标准。一颗不合格的碎石，都可能成为未来路面早期损坏的隐患。

水泥的选择更是重中之重。规范明确规定，宜采用初凝时间大于3小时、终凝时间不小于6小时的32.5或42.5级硅酸盐水泥。水泥的安定性必须合格，贮存超过三个月或受潮的水泥需重新检验，决不允许将性能不确定的材料投入生产。这并非死板教条，而是因为水泥的凝结时间直接关系到混合料从拌和、运输到摊铺碾压整个过程的“施工生命线”，任何偏差都可能导致碾压不及时，强度无法形成。

就连看似普通的水，也有一套标准。拌和与养护用水需洁净，通常可饮用水即可，严禁使用含有油污、酸碱盐等有害杂质的水源。这些对原料近乎偏执的规范，共同奠定了水稳混合料高品质的物理与化学基础，是从源头杜绝质量风险的“防火墙”。

配合比设计：科学与经验的完美融合

如果说原料是“食材”，那么配合比就是决定最终“菜肴”风味的精准食谱。水稳混合料的配合比设计绝非简单的数字叠加，它是一个动态的、需要经过三重验证的严谨科学过程。首先进行的是目标配合比设计，在实验室内通过重型击实或振动成型等方法，确定混合料的最佳含水量和最大干密度，并初步筛选出满足强度要求的水泥剂量与集料比例。

随后进入生产配合比设计阶段。这一阶段需要将实验室的“理想配方”适配到水稳站的实际生产条件中。搅拌缸的容量、拌和效率、各冷料仓的进料特性都会影响最终结果。需要根据实际使用的料源，对室内配合比进行微调，确保生产出的混合料其级配曲线、水泥分布均匀性完全符合设计要求，并且具备良好的施工和易性。

最终，还需要通过生产配合比的验证，即铺筑试验段来“实战检验”。在200-300米长的试验段上，采用确定的生产配合比进行拌和、运输、摊铺、碾压全套工序。通过对试验段取芯检测其强度、压实度，并观察其摊铺效果与均匀性，最终锁定可用于大规模施工的“终极配方”。这个过程融合了材料科学、机械工程与施工经验，是确保理论强度完美转化为实体质量的关键桥梁。

拌和生产：均匀性与稳定性的终极考验

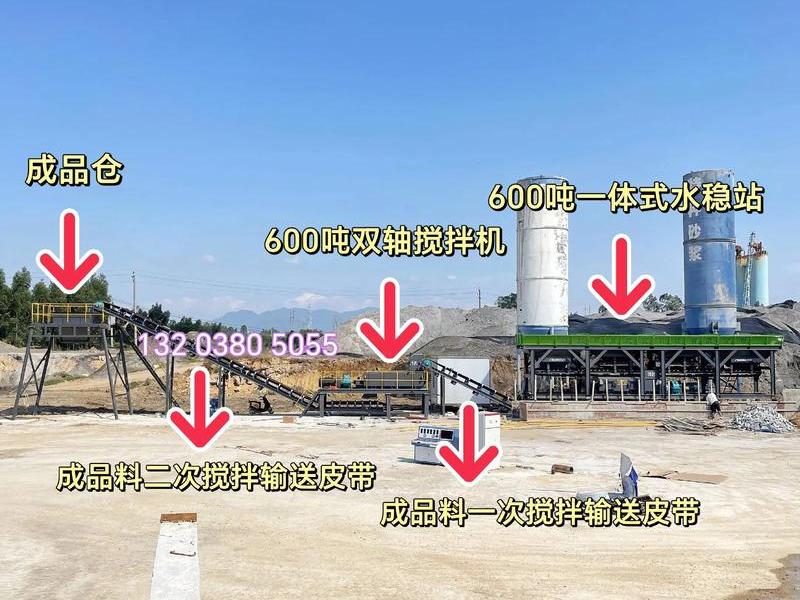

当一切准备就绪，水稳站的核心——拌和楼便开始奏响工业交响曲。规范要求，拌和生产必须采用厂拌法，并采用具有自动计量功能的强制式拌和机。生产前，需对计量系统进行严格标定，确保水泥、集料、水的添加误差控制在允许范围之内，通常水泥剂量误差不超过±0.5%，含水量误差不超过±1%。

拌和过程的核心是“均匀”与“及时”。所有集料必须充分筛分，确保超粒径颗粒被剔除。拌和时，需有足够的干拌时间，使水泥与集料在无水状态下初步混合均匀，然后再加入规定量的水进行湿拌。总拌和时间必须充分，以确保水泥浆体能够均匀包裹每一颗集料颗粒，形成稳定的骨架密实结构。出料的混合料应色泽均匀，无灰条、灰团和花面，无粗细集料离析现象。

时间的把控在此环节犹如生命线。从水泥与湿集料接触开始，到碾压成型完毕，必须在水泥的初凝时间内完成。拌和站的生产能力必须与运输距离、摊铺能力精密匹配，形成流畅的流水作业。任何环节的延迟都可能导致混合料失去最佳工作性，造成压实困难甚至强度报废。先进的拌和站还配备了实时监控系统，对拌和温度、产量、配合比执行情况进行不间断记录，实现质量的可追溯性。

运输与摊铺：生命活力的保鲜之旅

新鲜出站的混合料，开始了与时间赛跑的“保鲜之旅”。运输车辆必须数量充足、车厢清洁，并配备完好的覆盖篷布。运输途中，篷布需严密覆盖，以减少水分蒸发和防止环境污染。运输路线应尽量平稳、快捷，避免剧烈颠簸导致混合料产生离析。车辆在摊铺机前卸料时，应有专人指挥，卸料速度与摊铺速度相协调，避免撞击摊铺机。

摊铺是赋予水稳层设计形状与初始密实度的关键一步。规范要求，摊铺宜采用两台以上摊铺机梯队作业，以减少纵向接缝。摊铺前，下承层必须验收合格，并洒水湿润。摊铺机应匀速、连续、不间断地作业，速度一般控制在1.5-2.5米/分钟。其夯锤或熨平板的振动频率需根据混合料特性进行调整，以获得最佳的预压实效果。

为了精确控制摊铺厚度与高程，摊铺机需采用自动找平装置，通常一侧依托钢丝基准线，另一侧采用移动式基准梁或滑靴。摊铺过程中，应有专人检查松铺厚度、横坡及平整度，及时消除粗集料离析形成的“窝料”。这条从拌和站延伸到路面的“流动生产线”，其连贯性与精确性，直接决定了基层的初始平整度与均匀性。

碾压成型：力量与艺术的结晶

摊铺后的混合料仍处于松散状态，需要通过碾压将其凝聚成致密、高强的整体。碾压工艺是水稳施工中技术含量最高、最需经验的环节之一，被誉为“力量与艺术的结晶”。碾压必须遵循“紧跟、慢压、高频、低幅、先轻后重、先边后中、重叠碾压”的原则。

一个典型的碾压段落通常包含初压、复压和终压三个阶段。初压一般采用双钢轮压路机静压1-2遍，起稳定作用；复压是核心，采用大吨位振动压路机振动碾压3-5遍，是达到规定压实度的关键；终压则采用胶轮压路机或关闭振动的钢轮压路机静压收面，消除轮迹，提高表面密实度与平整度。碾压时，压路机应匀速行驶，轮迹重叠宽度不少于三分之一轮宽，严禁在已完成或正在碾压的路段上急刹车或调头。

碾压的成败在于对“时机”的把握。必须在混合料处于最佳含水量附近时完成压实。水分过多会产生“弹簧”现象，过少则难以压实。施工规范要求从拌和到碾压终了的时间，不得超过水泥的终凝时间。现场组织必须高效，压路机的组合、数量、碾压遍数与速度，都需经过试验段严格验证并固定下来，形成一套标准化的作业模式。

养生防护：强度成长的静谧孵化

碾压成型，并非大功告成，而是另一段重要历程——“养生”的开始。养生是为水泥稳定材料提供适宜的温度和湿度条件，使其强度得以持续、稳定增长的关键养护期。规范要求，每一段碾压完成并经压实度检查合格后，应立即开始养生，不得延误。

最常用的养生方法是覆盖保湿养生。通常在碾压完成的基层表面立即覆盖透水无纺土工布、麻袋或草帘，然后每天定时洒水，保持基层表面始终处于湿润状态。养生期不宜少于7天，且在养生期间应完全封闭交通，除洒水车外，任何车辆不得通行。对于需要尽快开放交通或进行下道工序的，也可采用喷洒透层乳化沥青或养护剂的方式进行养生，形成一层封闭膜，防止内部水分过快蒸发。

养生期的管理看似简单，却至关重要。水分是水泥水化反应的必需参与者，若失水过快，不仅强度无法达到设计值，更会导致基层产生干缩裂缝，这些细微的裂缝将成为未来路面反射裂缝的源头。规范的养生是对前期所有精密工序成果的最终守护，确保水稳层从“成型”完美过渡到“成人”，具备承担设计荷载的完全能力。

以上是关于水稳站工艺流程，水稳站工艺流程规范的介绍，希望对想了解建站百科知识的朋友们有所帮助。

本文标题：水稳站工艺流程，水稳站工艺流程规范；本文链接：https://zwz66.cn/jianz/369677.html。
