想象一下，你手着的不仅仅是一叠图纸，而是一座未来家园的“基因图谱”。模块建房施工图，正是这份将天马行空的梦想，锚定于坚实大地的精密蓝图。与传统砖混建房不同，模块建房以其工厂预制、现场拼装的革命性方式，正悄然改变着乡村的天际线。无论技术如何革新，施工图始终是贯穿设计、生产与建造全过程的“指挥总谱”。看懂它，你便掌握了与建筑师、施工队对话的密码，更能亲手为家的安全与品质把关。本文将带你深入这座图纸构成的迷宫，拨开云雾，看清模块建房从蓝图到现实的每一个关键细节。

一、 先识全貌：设计说明与图纸目录

拿到一套模块建房施工图，切忌一头扎进复杂的线条中。第一步，如同阅读一本书的序言和目录，你需要从宏观上把握全局。

核心入口在于建筑设计总说明。这份文字资料虽不如图形直观，却承载着项目的灵魂。它会清晰阐述建筑物的概况、具体坐落位置、关键的±0.000绝对标高（这关系到室内外高差和基础埋深）、所使用的各种材料的技术要求、需要达到的质量标准，以及至关重要的施工注意事项。对于模块建房，说明中会特别强调所使用的EPS模块或混凝土模块的规格、性能指标（如导热系数、抗压强度）、以及模块间的专用连接技术。关于抗震设防烈度、耐火等级等安全硬指标也在此列明，这是确保房屋能抗灾耐久的根本。

紧接着，翻阅图纸目录。它能让你快速了解这套图纸的全貌，包含哪些专业的图纸（建筑、结构、水电等），各类平面图、立面图、剖面图、大样图的数量和编号。核对目录可以初步判断图纸是否齐全，避免施工过程中才发现缺失，导致工期延误。

理解设计说明和图纸目录，相当于在动工前，为你勾勒出了房屋的“性格”与“骨架”框架。尤其是模块建房强调标准化与集成化，说明中关于模块接口标准化、预留预埋要求等内容，直接关系到后续工厂生产与现场组装的精准对接，必须一丝不苟地领会。

二、 构建空间：深入解读平面图

在脑海中建立起初步概念后，便可以进入空间的塑造阶段——阅读建筑平面图。这是最直观反映房屋布局的图纸。

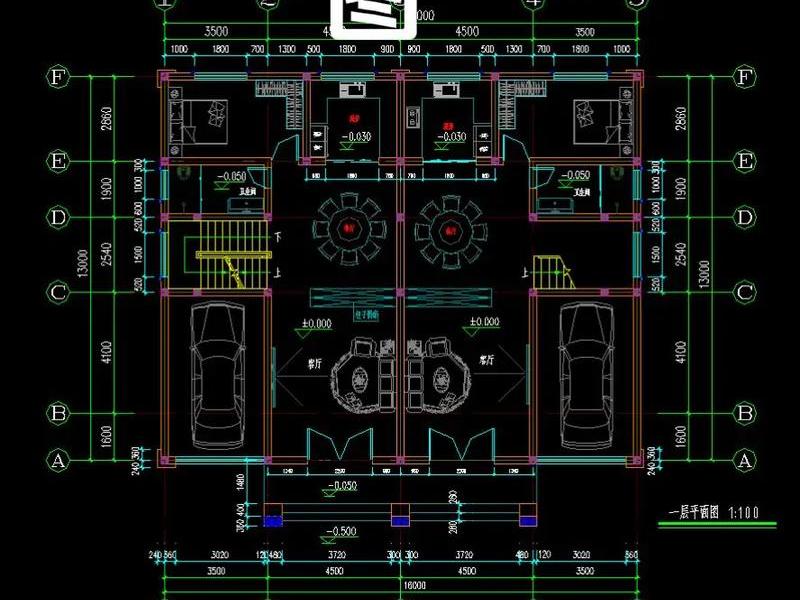

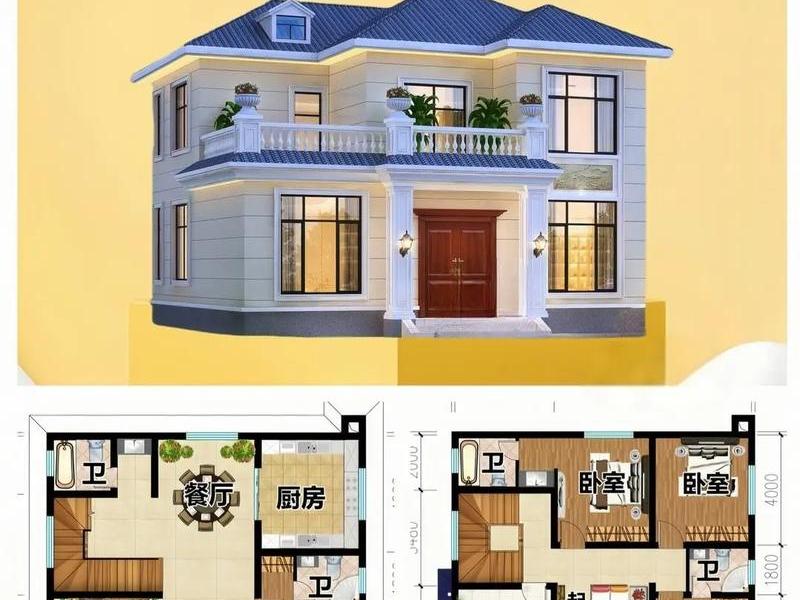

首先从首层平面图看起。它能告诉你房屋的平面形状、总长总宽（即开间与进深）、各个功能房间（客厅、卧室、厨房、卫生间等）的尺寸与相对位置、门窗的洞口尺寸与具体定位，以及楼梯、走廊等交通组织的布置。对于模块建房，平面图清晰地展示了模块的划分与拼装逻辑。你需要关注承重墙（通常是模块墙体）的位置与非承重隔墙的区别，这关系到结构安全和后期装修的灵活性。

紧接着，逐层查看标准层平面图和屋顶平面图。各层平面图在轴网（定位柱、墙的基准线）上是对齐的，你可以理解上下层房间的对应关系。屋顶平面图则重点显示了屋顶的排水方式（是结构找坡还是建筑找坡）、檐口、屋脊以及可能有的屋面构架或设备平台。模块建房的屋面系统可能采用传统的坡屋面木结构或钢构，也可能是预制混凝土屋面板，这些都需要在平面和后续的剖面、详图中确认。

通过平面图，你不仅能规划未来的生活动线，更能初步判断模块布局的合理性。理想的模块划分应尽可能规整，减少异形，以最大化发挥工厂预制、快速拼装的优势，同时确保结构受力的均匀与高效。

三、 塑造形象：审视立面与剖面

平面图赋予了房屋“计划”，而立面图与剖面图则共同赋予了它“形体”与“内在”。

建筑立面图（通常包括东、西、南、北四个立面）展示了房屋的外貌、风格与尺度。你可以看到层高、门窗在外立面上的具体样式与排列、外墙装饰材料的分隔与做法（如真石漆、文化石、涂料的分界），以及阳台、檐线、勒脚等细部的造型。对于采用EPS模块等有保温层外露体系的建筑，立面图会明确外饰面层是如何与保温模块结合的，这对建筑最终的美观和防水密封性至关重要。

建筑剖面图则像一把“手术刀”，将房屋从特定位置竖向剖开，让你看清内部空间的竖向关系。重点关注剖切到的各层楼面、屋面、室内外地坪的标高变化，楼梯的构造形式，门窗洞口的高度，以及梁、板、墙体的关系。在模块建房中，剖面图能清晰揭示模块墙体的构造层次：例如，EPS空腔模块是如何构成中空、内部如何布置钢筋、最终如何浇筑混凝土形成复合剪力墙的。它也是理解楼层间模块如何连接、楼板如何搭接在模块墙体上的关键图纸。

将立面图与剖面图结合来看，你便能从立体维度把握建筑的体积感和内部空间感受，同时核查外墙装饰的收头、屋面与墙身的交接等细部构造是否合理、有无冲突。

四、 洞察筋骨：钻研结构施工图

如果说建筑图描绘了房子的“血肉与衣裳”，那么结构施工图则揭示了其支撑生命的“骨骼与筋骨”。对于模块建房，这部分尤为关键，因为它直接关乎房屋的稳固与安全。

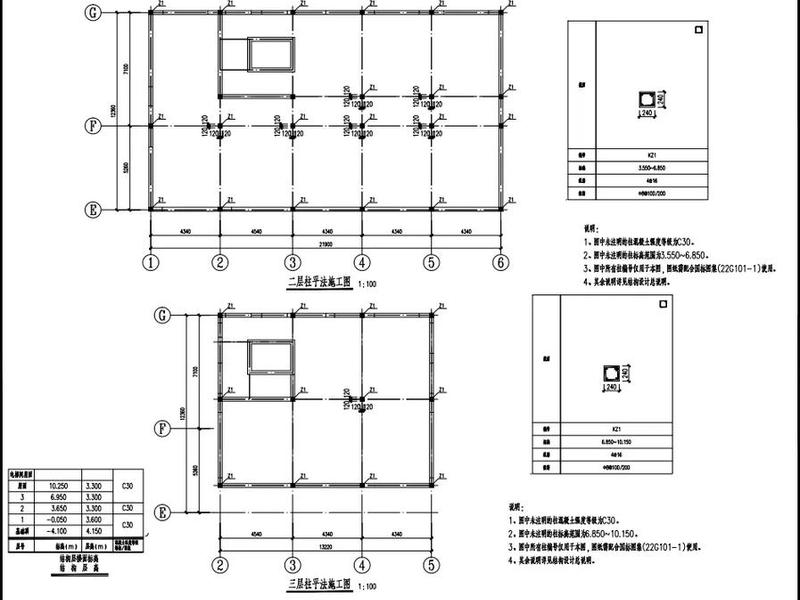

结构图的核心是基础平面布置图及详图、各层结构平面布置图（模板图、板配筋图）、以及梁、柱、节点详图。你需要对照建筑平面图的轴网，在结构图上找到对应的基础、梁、柱、板。模块建房的基础可能采用条形基础、筏板基础或桩基础，结构图会明确其尺寸、配筋和混凝土强度等级。

对于墙体，模块建房的结构图会详细注明预制模块的型号、规格、强度等级，以及模块空腔内现浇混凝土的强度、配筋要求（通常配有钢筋表，详细列出所需钢筋的品种、直径、规格、尺寸、形状、根数和重量）。要特别注意模块与基础、模块与楼板、模块与模块之间的连接节点详图。这些节点通常通过预埋件、专用连接件或现浇混凝土暗梁、暗柱来实现可靠连接，是保证模块建筑整体性的生命线，必须严格按照图纸施工。

仔细阅读结构图，并与建筑图反复对照，可以确保建筑的空间意图与结构的受力体系完美契合，避免出现为追求空间而牺牲结构安全，或因结构布置不当影响建筑功能和使用的问题。

五、 明察秋毫：不可或缺的详图与大样

一套完整的施工图，其深度和可施工性往往体现在大量的详图与大样图中。这些图是对平、立、剖面图中无法表达清楚的局部复杂构造、关键连接部位、特殊装饰做法的放大和细化。

在图纸中，你会看到许多索引符号（如圆圈内带数字），它们就像“超链接”，指引你去查阅对应的详图。常见的详图包括楼梯详图（各层平面、剖面、踏步、栏杆详图）、门窗详图（门窗立面和节点，显示其与墙体的安装关系）、外墙檐口、勒脚、变形缝详图，以及对于模块建房特别重要的模块拼缝处理详图、门窗洞口加强做法详图、预埋管线与模块的避让详图等。

这些详图是施工人员进行精细化操作的直接依据。例如，EPS模块墙体上的电线管如何预埋、开关插座底盒如何固定、模块在转角及丁字墙处如何插接、模块顶部与楼板如何连接以确保密封和受力，都会在详图中以剖视图的形式清晰呈现。忽略详图，仅凭想象施工，极易留下渗水、开裂、隔音保温性能下降等隐患。

六、 数据核验：善用表格与复核要点

图纸的信息不仅存在于图形中，还系统性地隐藏在各类表格里。熟练掌握这些表格，是高效、准确读图的重要一环。

施工图后常附有门窗表、构件表、室内外装修做法表等。门窗表汇总了所有门窗的编号、型号、洞口尺寸、数量及选用图集，是订货和安装的依据。构件表则列出了所有梁、板、柱、基础等预制或现浇构件的编号、尺寸和数量。装修做法表以文字形式明确了地面、楼面、内墙面、外墙面、顶棚、屋面的具体构造层次和材料做法，是控制装修质量和成本的关键。

养成综合复核的习惯。将看图过程中理解的关键数据，如房间尺寸、门窗位置、标高、构件规格等，与平面图、立面图、剖面图以及相关表格中的数据进行交叉核对。确保所有信息相互吻合，无矛盾之处。对于模块建房，要特别复核模块的型号数量与平面布置是否一致，预留预埋件的位置与水电图纸是否冲突。只有经过这样“地毯式”的核对，才能将图纸中的错误或模糊之处消灭在施工之前，真正做到“按图施工”，让美好的蓝图不走样地变为现实的家园。
