在现代工程建设中，精准定位是确保建筑生命线的基石。桩基，作为承载万千高楼与跨海大桥的“地下脊梁”，其位置的丝毫偏差都可能引发灾难性后果。传统放样方法如同在迷雾中摸索，而GPS（全球定位系统）技术的引入，犹如为工程测绘装上了“天眼”，实现了从厘米级到毫米级的精度飞跃。本文将深入剖析桩基GPS放样的详细步骤，并辅以清晰的步骤图解，带您揭开这项融合了太空科技与大地工程的神秘面纱，掌握让每一根桩都“钉”在设计坐标上的核心秘诀。

一、 放样前精密准备：磨刀不误砍柴工

成功的GPS放样始于 meticulous 的事前准备。这绝非简单的设备搬运，而是一场涉及数据、人员与环境的系统性战役。

核心在于设计数据的消化与转换。工程师必须从设计图纸中提取所有桩基的坐标（通常为X, Y, Z三维坐标），并核对坐标系是否与现场采用的坐标系（如国家2000坐标系、地方独立坐标系）一致。这些坐标数据需导入GPS手簿或控制终端，形成本次放样的“数字地图”。需确认桩基的类型、直径、标高要求，这些信息将指导后续的放样标记与校验。

是现场控制网的复核与加密。GPS放样必须基于已知的高等级控制点。作业前，需使用GPS接收机对提供的控制点进行复测，验证其精度和稳定性。若工地范围大或通视条件差，还需在现场布设加密控制点，构成一个稳固的测量基准框架，确保放样过程中信号稳定与精度传递。

是设备与人员的终极检校。包括检查GPS接收机、对中杆、手簿电量充足，仪器检定证书在有效期内，并确保手簿中固件与放样软件为最新版本。作业人员必须熟悉操作流程，进行简单的技能复核。一个被忽视的电池电量或一个未更新的星历文件，都可能导致整个放样作业功亏一篑。

二、 仪器架设与参数设置：连接天地之桥

当准备就绪，下一步便是让设备在工地现场“活”起来，建立与太空卫星的稳定对话。

关键第一步是基准站的选址与架设。基准站如同整个GPS放样网络的“心脏”，必须架设在视野开阔、远离强电磁干扰、地基稳固的位置。通常选择在已知控制点上，精确对中、整平，连接电台天线，并设置正确的发射频率和功率。其坐标被精确输入，它将以这个点为原点，实时计算并播发差分改正信号给移动站。

与此移动站的装配与初始化同步进行。移动站（即流动站）由GPS接收机、对中杆和手簿组成。作业员需将对中杆上的水准气泡精确调平，在手簿上启动工程，选择正确的坐标系统、投影参数，并确保与基准站电台频率匹配，成功接收差分信号。这个过程被称为“固定解”获取，当手簿显示固定解（如RTK-Fixed）时，意味着移动站已达到厘米级甚至毫米级的实时定位精度。

不容忽视的是工作环境与星历评估。操作者需查看手簿显示的卫星数量、PDOP值（位置精度因子），理想状态下应卫星数多于8颗，PDOP值小于3。避开树木、高楼的大面积遮挡，确保卫星信号强而稳定。这个阶段，是科技与自然环境的直接对话，确保“天时地利”为精准放样保驾护航。

三、 实地桩位放样：将数字坐标钉入大地

这是最具动态和成就感的一环，虚拟坐标在此刻转化为实地的一个个具体标记。

操作者根据手簿导航界面指引，趋近目标桩位。手簿屏幕上会显示箭头、距离、偏差方向等导航信息，引导作业员向目标点移动。当移动到目标点附近时，需将对中杆底部的尖端正对地面，保持严格对中与整平。

到达大致位置后，进入精确定位与确认阶段。通过微调对中杆位置，观察手簿上显示的实时坐标与设计坐标的差值（dX, dY, dZ），直至各项差值均小于允许误差（通常平面±1-2厘米，高程±2-3厘米）。高声报出“好！”，或用脚在杆尖位置做下初步标记。

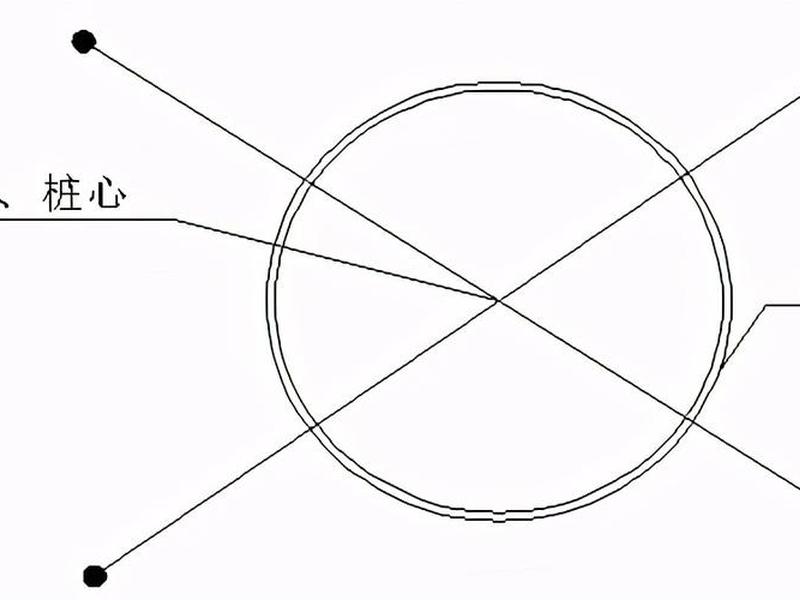

紧接着进行桩位标记与复核。在确认的点位上，使用喷漆、木桩或钢钉做出清晰、牢固的标记，并标注桩号。至关重要的一步是：在标记后，将对中杆再次立于标记中心，重新测量该点坐标，与设计坐标进行最终复核。只有复核无误，该桩位放样才算真正完成。这个过程，是对精度追求的偏执，是对工程质量誓言的无声签署。

四、 放样过程质量控制：编织误差过滤网

精度是测量工作的生命线，在GPS放样中，必须建立多重防线来过滤和消灭误差。

实时内部符合性检查是首要防线。在放样过程中，采用“同桩异测”法，即由同一操作者对同一桩位在不同时间（间隔半小时以上）进行两次独立测量，比对结果。或者采用“异人同测”法，由不同操作员对同一批桩位进行交叉复核。任何超常的差异都必须追溯原因，直至解决。

外部基准验证是第二道保险。在每天工作开始前、结束后以及工作中段，将移动站置于另一个已知控制点上进行测量，将测得坐标与已知坐标对比。这个“检核点”的偏差，直接反映了整个测量系统在当前环境下的实际精度状态，一旦超限，必须停止作业，排查基准站、移动站或环境干扰问题。

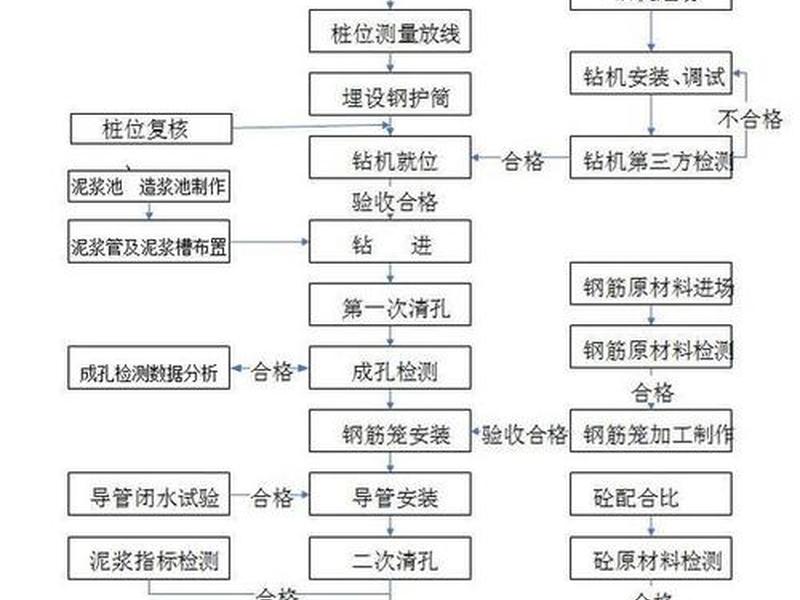

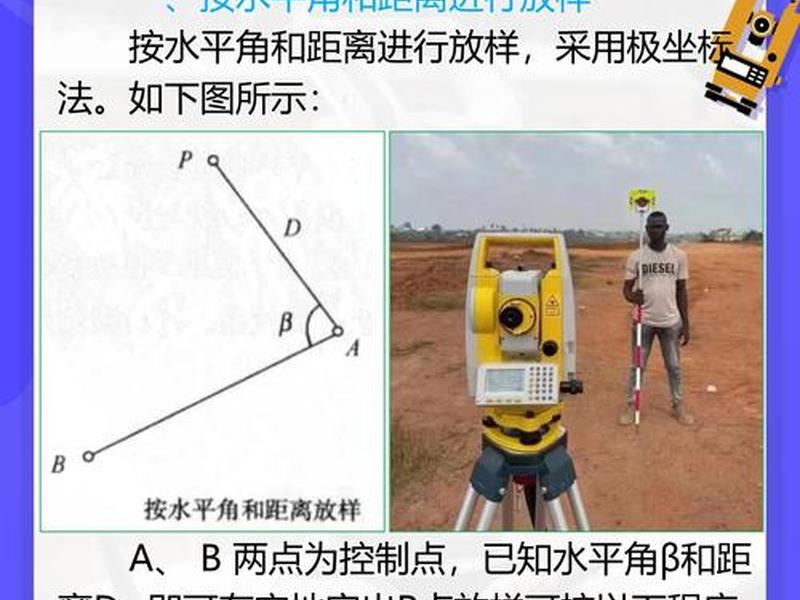

引入传统手段辅助校核。对于特别重要的桩位或当GPS信号偶然不佳时，可使用全站仪进行坐标复测。这种将空间卫星技术与地面光学技术相互验证的方法，构成了误差控制的“双保险”。质量控制不是事后补救，而是贯穿始终的精密仪式，确保每一组数据都经得起时间的拷问。

五、 数据记录与成果整理：铸造工程档案

放样工作的价值，最终凝结于清晰、完整、可追溯的数据记录之中。

每个桩位放样完成后，必须即时完善电子与纸质记录。在手簿软件中，保存该点的最终测量坐标、偏差值、测量时间、操作员、桩号等信息。在放样记录表格上手工填写相应内容，并绘制简单的放样点示意图，标注与周边地物的关系。电子与纸质记录的双轨制，是应对任何意外情况的数据堡垒。

随后进行数据导出与格式转换。将手簿中的放样数据导出为通用格式（如.txt, .csv, .dxf），方便导入CAD成图或施工管理平台。导出的数据需进行整理，按区域、桩型进行分类，生成桩位坐标成果表。这份表格，将成为后续桩基施工、监理验桩、竣工验收的法定依据。

最后一步是生成可视化放样成果图。利用CAD软件，将放样出的桩位坐标展绘到设计总平面图上，形成“桩基放样竣工图”。用不同的颜色或图例区分已放、已复核、待定等状态。这张图，是GPS放样工作从抽象数据到直观视觉的升华，是整个阶段成果最有力的呈现，让所有项目参与者对桩基布局一目了然。

六、 特殊工况与应对策略：驾驭复杂战场

真实的工地绝非理想试验场，GPS放样常面临各种挑战，需要高超的应变技巧。

在城市峡谷与密集干扰区，高楼与电磁信号会严重遮挡、反射卫星信号，导致失锁或精度下降。应对策略包括：选择多星多频的GPS接收机以增强信号捕捉能力；寻找局部开阔地带设置基准站，或使用网络RTK模式（CORS）避免自设基准站；在放样时，耐心等待并选择PDOP值较低的时段作业。

面对树木茂密或地下工程，卫星信号被物理遮挡。此时可采用“先引点，后传递”的方法：先在开阔处放样出辅助点，再使用全站仪等光学设备，通过导线或后方交会的方式将坐标传递至目标桩位。或者，采用具备部分遮挡下仍能保持固定解技术的接收机。

对于超大型或线性工程，如跨海大桥、长输管线，作业范围远超单基准站覆盖半径。解决方案是布设多个基准站接力，或直接采用覆盖范围广、精度均匀的网络RTK服务。必须特别注意坐标系统一与投影变形控制，确保数十公里范围内坐标基准的一致性。这些策略，是测量工程师将前沿科技与实战智慧结合，征服复杂环境的证明。
