在工程建设与地形测绘的精密舞台上，拓普康全站仪犹如一位沉默而精准的指挥家，将图纸上的坐标点逐一“唤醒”，在现实世界中找到它们的精确位置。无论是高楼的地基定位，还是道路的走向放线，其核心技能——坐标放样，直接决定了工程的成败与精度。本文将为您揭开拓普康全站仪从基础设站到精准放样的完整面纱，通过一套详尽易懂的步骤解析，助您掌握这门将数字蓝图转化为实地标石的“空间魔法”。

一、 战前准备：仪器架设与初始化

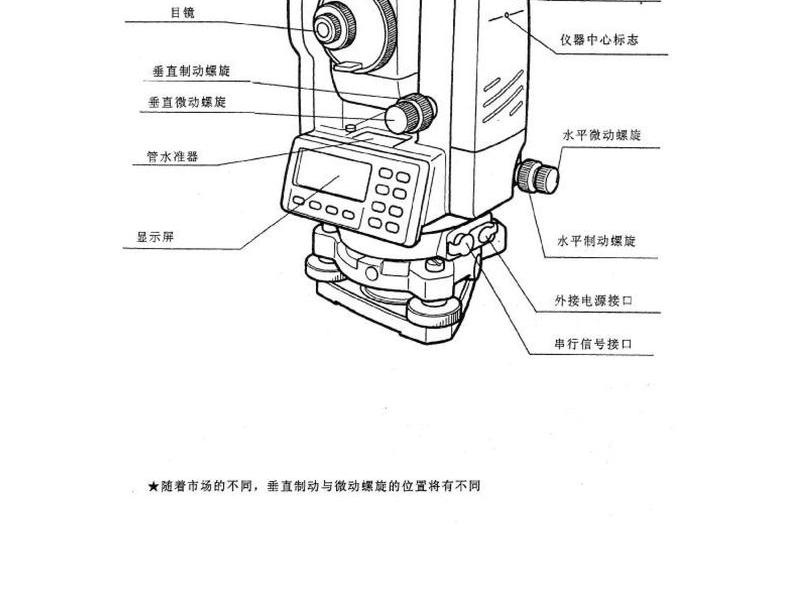

成功的测量始于万无一失的准备。在选定的测站点上稳固架设三脚架，通过调节架腿使架头大致水平且高度适宜。随后，小心地将拓普康全站仪主机安装到基座上并旋紧锁紧钮，确保连接牢固。

接下来是关键的对中与整平。通过光学或激光对中器，平移仪器使十字丝精确对准地面测站点标志，误差需控制在毫米级。然后，调节基座上的三个脚螺旋，使电子气泡或圆水准器的气泡严格居中。这个过程需要耐心与细致，因为它是所有后续测量精度的基石。

完成对中整平后，开启电源。仪器会进行自检，此时应按照屏幕提示或菜单设置，输入当前温度、气压等气象参数以修正大气折射误差，并确认棱镜常数等关键参数设置无误。一个正确初始化的仪器，是获取可靠数据的第一个承诺。

二、 构建基准：测站设置与后视定向

设站是为全站仪建立专属的测量坐标系。进入仪器的数据采集或设站程序，首先进行“测站点设置”。手动输入或从内存中调用已知的测站点三维坐标（N, E, Z或X, Y, H），并准确输入量取的仪器高。这个坐标就是所有后续测量的“家”。

紧接着是至关重要的“后视定向”。这里有多种方法，常用的是坐标定向。输入另一个已知控制点（后视点）的坐标，然后松开水平制动螺旋，转动望远镜精确照准安置在后视点上的棱镜中心。确认照准后，按测量键进行观测。仪器会自动计算并比对理论方位角与实际观测值，完成坐标系的建立。定向的精度直接决定了整个测站所有放样点的整体偏移，因此必须确保后视点坐标准确且照准无误。

另一种方法是角度定向，适用于已知测站点坐标和到一个后视点的方位角的情况。只需输入已知方位角，然后照准后视点即可。无论哪种方法，完成后都应进行检核，例如测量另一个已知点坐标进行比对，以确保设站正确无误。

三、 核心操作：坐标放样步步解析

设站完成后，便进入激动人心的放样环节。在菜单中找到“放样”功能，选择“放样”或“设置放样点”。您可以手动输入待放样点的设计坐标，或者更高效地，直接从预先导入仪器内存的坐标文件中调用。

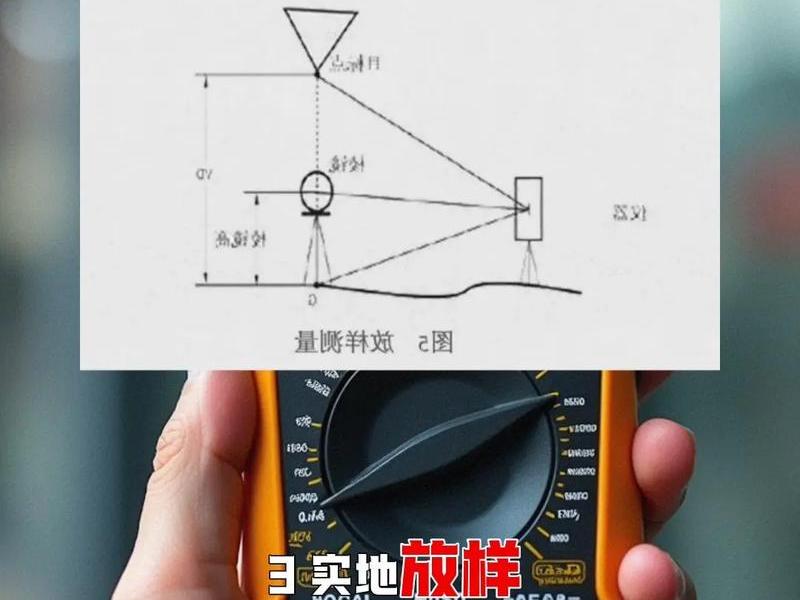

输入待放样点的点号和棱镜高后，仪器会立即计算出该点相对于测站点的水平角（方向）和平距（距离）。屏幕上通常会显示两个关键的偏差值：dHR（水平角偏差）和dHD（平距偏差）。我们的目标就是将这两个数值都调整到接近于零。

根据dHR的提示，转动全站仪的水平方向，直至dHR显示为0°0‘0“。望远镜视准轴所指的方向，就是待放样点所在的方向线。锁紧水平制动螺旋，指挥持棱镜的助手沿着这条视线方向移动。

四、 精准定位：实地标定与检核

助手沿方向线前后移动棱镜时，观察屏幕上dHD的数值变化。dHD为正值，表示棱镜当前位置离仪器比目标点近，需要向远离仪器的方向移动；为负值则相反，需要向仪器方向移动。通过反复的“观察-指挥-移动”过程，不断减小dHD的绝对值。

当dHR和dHD都趋近于零（通常要求小于3-5毫米）时，棱镜杆底部尖端所在的位置，就是待放样点的平面位置。可以标定该点，例如打木桩或撒石灰线。对于高程放样，还需关注dZ（高差偏差）值，通过升降棱镜杆直至dZ为零，来标定设计高程。

每个点放样完成后，强烈建议进行“测量”检核。即对刚刚标定的点再进行一次坐标测量，将实测坐标与设计坐标进行比对，确认误差在允许范围内。这一步是确保放样质量、避免错误累积的关键安全锁。

五、 效率进阶：数据管理与技巧

现代拓普康全站仪具备强大的数据管理功能。在开始大规模放样前，可以提前在电脑上编辑好所有待放样点的坐标文件，通过数据线或蓝牙传输到仪器内存中。这样在现场只需调用文件并逐点放样，避免了手动输入的繁琐与错误。

利用“下一个点”功能可以自动跳转到列表中的后续放样点，大幅提升连续作业的效率。了解并合理使用“悬高测量”、“对边测量”等特殊程序，可以应对一些复杂或无法直接立镜的放样场景。

测量过程中，注意仪器的稳定性，避免碰触三脚架。在强光或复杂环境下，确保棱镜被良好照准。定期检查仪器电池电量，及时保存数据。养成良好的操作习惯和数据备份意识，是高效、顺利完成测量任务的保障。

六、 常见问题与精度保障

放样过程中可能会遇到一些问题。如果发现放样点普遍存在系统性偏差，首先应检查测站设置和后视定向是否正确，包括坐标输入、仪器高、棱镜常数等。若个别点偏差大，需检查该点坐标输入是否有误，或现场是否存在遮挡、强电磁干扰等。

精度保障贯穿始终。除了严格对中整平、准确输入参数外，选择高质量的棱镜和基座、在气象条件稳定时作业、对同一位置进行多次测量取平均等措施，都能有效提升最终成果的可靠性。理解“测量没有绝对的真值，只有无限的逼近”，时刻保持对精度的敬畏与追求。
