你是否曾仰望天空，看着无人机自由翱翔，心中涌起亲手掌控它的冲动？那看似神秘的飞行背后，真正的“大脑”其实在地面——它就是无人机地面站。这不仅仅是一台电脑或一个遥控器，而是一个集指挥、控制、通信、监测于一体的综合硬件系统，是你与飞行器之间不可或缺的神经中枢。想象一下，你即将搭建的，是一个能够解码天空语言、绘制飞行蓝图、并确保每一次起落都精准无误的地面堡垒。本文将为你揭开这层神秘面纱，通过详尽的图解与阐述，手把手带你完成从零件到成品的全过程搭建，让你也能拥有属于自己的空中指挥所。

核心大脑：主控单元的选择与配置

地面站的“智慧”源于其主控单元。这通常是整个系统的运算与指挥中心，负责处理所有来自无人机的数据流，并发出至关重要的飞行指令。它并非一台普通家用电脑，而是需要兼顾稳定性、实时性与特定接口需求的专用设备。

常见的选择包括高性能的工业控制计算机或经过优化的嵌入式计算机。它们往往具备更强的抗干扰能力、更宽的工作温度范围以及丰富的工业接口，如多路串口、CAN总线等，以满足连接各种通信模块和天线的需求。在配置上，建议至少选择四核以上处理器、8GB内存及固态硬盘，确保在多任务并行处理，如实时解码高清图传、运行电子地图、监控飞行参数时，系统依然流畅不卡顿。

主控单元的安装与初始化是第一步。你需要为其安装一个精简、高效的操作系统，例如某些定制的Linux发行版或实时操作系统。安装完成后，关键的步骤在于优化系统内核参数，关闭不必要的后台服务，将宝贵的计算资源集中于飞行控制相关的进程。务必配置好静态网络地址，并设置严格的防火墙规则，仅开放无人机通信协议所需的特定端口，为整个系统筑牢第一道安全防线。

通信链路：天线与模块的搭建艺术

如果说主控单元是大脑，那么通信系统便是地面站的“神经”与“感官”。它负责与空中的无人机建立稳定、高速的双向数据通道，传输控制指令并接收遥测与图像数据。这条链路的搭建，直接决定了控制距离、数据实时性与飞行安全。

硬件核心在于天线单元与通信模块。根据无人机的作业半径与环境，你需要选择合适的天线类型。对于中远距离或复杂环境，高增益的抛物面天线或定向天线能有效聚焦信号；而在需要全向覆盖的场合，鞭状天线或全向天线更为合适。天线的安装精度要求极高，支架必须稳固，水平误差通常需小于1度，并使用专业工具校准其极化方向，确保信号发射与接收效率最大化。

通信模块的选择则与工作频段、数据带宽紧密相关。常见的包括2.4GHz、5.8GHz的民用频段模块，以及适用于远距离、抗干扰能力更强的433MHz、915MHz数传模块，甚至卫星通信模块。搭建时，需严格按照模块手册连接电源与信号线，并在软件中配置与无人机端完全匹配的通信参数，如频率、波特率、调制方式。完成物理连接后，必须进行严格的信号强度与质量测试，确保在预定覆盖范围内，接收灵敏度满足要求，误码率维持在极低水平。

视觉中枢：显示与交互设备布局

一个高效的地面站，需要将海量数据清晰、直观地呈现给操作员。这就是显示与交互设备的作用，它们构成了人机交互的窗口。传统的单屏显示已难以应对多任务需求，双屏乃至专业的三屏配置正成为高效作业的标配。

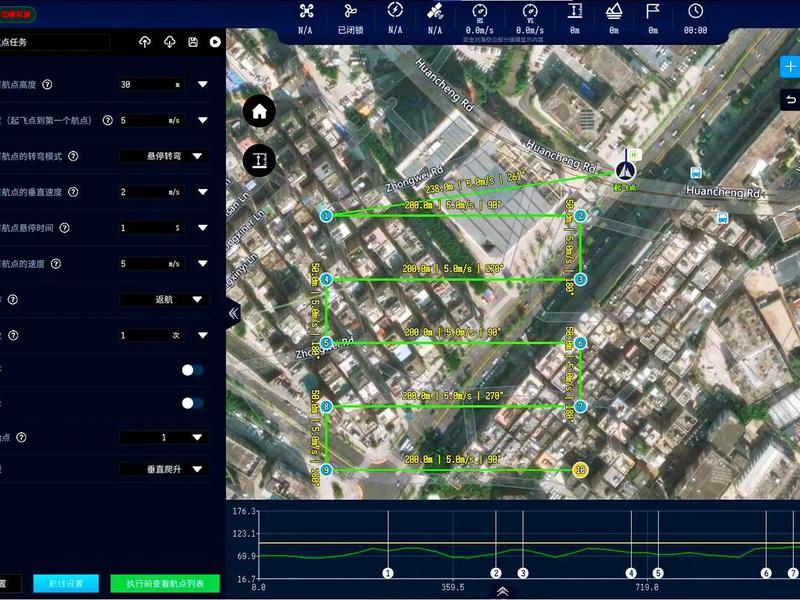

三屏地面站通过合理的屏幕分工，能实现信息并行显示与处理，无需频繁切换窗口，极大提升态势感知与操作效率。典型的布局是：主屏专注于显示无人机实时回传的高清图传或FPV画面，以及云台相机控制界面；左副屏用于显示电子地图、进行航线规划与任务编辑；右副屏则集中监控所有飞行参数、传感器数据、系统状态与告警信息。这种布局让飞行控制、任务规划与系统监控一目了然。

在选择显示设备时，需充分考虑作业环境。户外使用要求屏幕具备高亮度以对抗阳光直射，同时可能还需要一定的防眩光与防水防尘能力。连接上，确保主控单元拥有足够的视频输出接口以驱动多块显示器。输入设备如键盘、鼠标、游戏手柄或专用操控杆的选型与布局，也需符合人体工程学，保证长时间操作的舒适性与精确性。

动力基石：电源与集成供电方案

稳定可靠的电力供应是地面站持续工作的生命线。一个设计不当的电源系统，可能导致设备突然断电、数据丢失，甚至硬件损坏，尤其在野外移动作业场景下，风险更高。电源系统的搭建必须秉持冗余与稳定的原则。

核心是配置不间断电源系统。这通常包括一个能将交流电转换为直流电的电源适配器，以及一个或多个大容量的备用电池组。电池组的选择需考虑地面站所有设备的功耗总和，并预留足够的余量，确保能满足单次完整作业任务的时长需求，避免任务中途因电量耗尽而中断。采用支持热插拔的电池方案是专业做法，允许在不关闭系统的情况下更换电池，实现真正的不间断供电。

电源管理不仅在于供电，还在于防护与监测。电源模块应具备过压、过流、短路保护功能。部署时，建议引入环境监测模块，实时监控设备箱体内的温湿度，防止因过热或冷凝导致故障。所有电源线缆应规格匹配、连接牢固，并做好捆扎与标识，防止松脱或误触。一个集成了智能电量显示、充放电管理及故障告警的电源系统，能为你的地面站提供“金刚不坏”般的能源保障。

骨架与防护：机箱集成与环境适配

将各个分散的硬件模块整合为一个坚固、便携、专业的整体，是搭建工作的最后一步，也是确保其能投入实战的关键。这个“骨架”就是定制化的机箱或携行箱，它不仅要容纳所有设备，还要提供物理保护、散热管理和电磁屏蔽。

机箱设计需遵循模块化与紧凑化原则。根据主控、通信设备、电源、显示接口板等模块的尺寸，合理规划内部布局，预留线缆通道。对于需要频繁移动的地面站，轻量化与坚固性必须平衡，常用材料包括铝合金、工程塑料或碳纤维。内部应安装风扇或散热片构建风道，确保设备长时间运行不会过热。关键连接器如天线接口、电源输入输出口应设计在箱体外部便于操作的位置，并配备防水防尘盖。

环境适应性是地面站能否胜任多样任务的决定因素。对于三防需求，机箱需要达到一定的防尘防水等级。在强电磁干扰环境，机箱内部可加装金属屏蔽层，线缆使用屏蔽线。考虑增设减震措施，以应对车载等移动场景下的振动冲击。一个优秀的集成设计，能让你的地面站无论置于指挥车后备箱，还是摆在野外临时工位，都能迅速展开，稳定运行。

系统联调与效能验证

所有硬件连接完毕，并不意味着搭建结束。系统联调是检验各个模块能否协同工作的“终极试炼”。这个过程需要严谨的流程与细致的观察，确保从指令发出到数据回传的整个链路畅通无阻。

首先进行分模块自检。依次上电，检查主控单元能否正常启动进入系统，通信模块的指示灯状态是否正常，天线控制器能否响应指令转动。随后，启动地面站控制软件，扫描并添加所有硬件设备，确保每个设备都被系统正确识别。接着，进行端到端测试。连接一台无人机或模拟器，从地面站软件发送基础的遥控指令、航线任务，验证无人机是否能正确接收并响应。检查遥测数据、图传画面是否能稳定、低延迟地回传显示。

效能验证需要量化指标。测试在不同距离下的通信链路强度与稳定性，记录数据丢包率与传输延迟。在多任务负载下，监控主控单元的系统资源占用率，确保不会出现卡顿。模拟突发情况，如短时断电、信号干扰，测试系统的恢复能力与冗余机制是否生效。只有通过全面、严格的联调测试，这座你亲手搭建的“地面堡垒”才算真正具备了征战天空的资格。
