你是否曾在CAAC无人机执照考试的地面站画图题前感到手足无措？面对复杂的几何图形、刁钻的角度计算和仅六分钟的限时压力，许多考生的梦想仿佛悬于一线。本文将以“无人机地面站画图例题讲解”为核心，深度剖析其背后的逻辑与技巧，为你揭开高效解题的神秘面纱，助你在这场知识与速度的较量中脱颖而出。

理解核心：坐标系与方位角

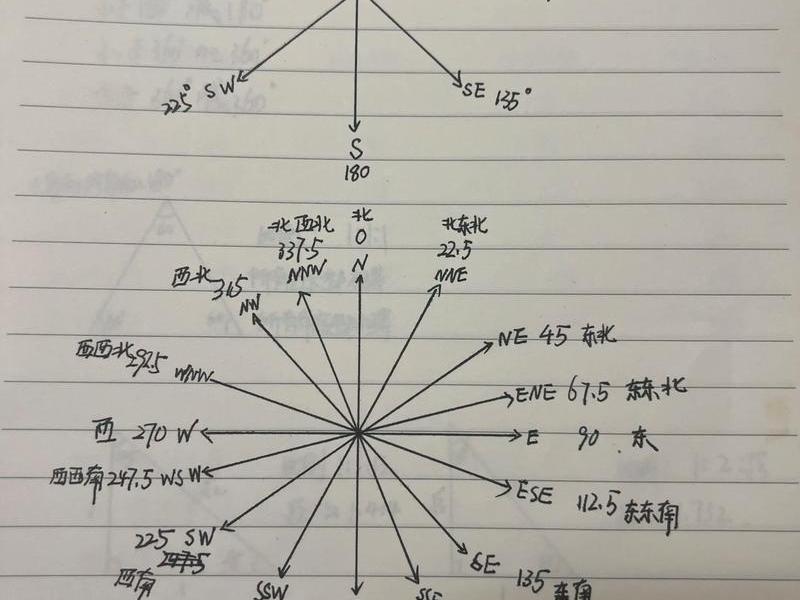

一切地面站画图的基础，都始于对坐标方位角的透彻理解。想象你正站在一张巨大圆盘的中心，这便是无人机的起飞点或参考点。正前方是北方，方位角为0度或360度；正右方是东方，为90度；正后方是南方，为180度；正左方是西方，为270度。这个空间概念是解题的“罗盘”。

许多初学者容易混淆角度方向。关键在于建立动态思维：将你自己代入无人机。例如，题目给出“从点A到点B的方向是60度”，这意味着无人机需要从A点出发，机头指向东北偏北方向飞行。而反向飞行，即从B点返回A点，其方向就是在原角度上加减180度（确保结果在0-360度之间），这是航线闭合计算中的重要法则。

熟练掌握“北0东90南180西270”这一基准，并能在脑海中快速进行角度加减，是破解题目的第一步。这不仅是记忆，更是构建空间方向感，让冰冷的数字在脑海中转化为清晰的飞行路径。

图形剖析：几何特性的运用

考试中常见的图形，如正六边形、正方形、等边三角形、梯形等，并非随意绘制，它们各自蕴含着固定的几何规律。这些规律是简化计算的关键“钥匙”。例如，正六边形的每个内角为120度，外角则为60度；正方形的内角为90度，外角也是90度；等边三角形的每个内角为60度，外角为120度。

在规划航线时，图形外角扮演着至关重要的角色。当无人机沿着图形边线飞行，需要转弯进入下一条边时，其航向改变的角度正是该图形的外角。解题口诀“顺加逆减”便基于此：若航线规划为顺时针方向遍历各点，则下一条边的方向角等于当前边方向角加上图形外角；若为逆时针，则需减去图形外角。

掌握这些图形的固定属性，能将复杂的航线拆解为一系列简单的角度累加或递减。面对一个正六边形题目，只要确定了第一条边的方向，其余五条边的方向均可通过连续加（或减）60度快速得出，极大提升了计算速度和准确性。

关键转换：题目条件的翻译

考题文字描述中充满了需要“翻译”成数学语言的条件。这是将抽象要求转化为具体绘图指令的核心环节。常见的条件包括“起飞点（H点）位于某点XX方向XX米处”，以及“某点到某点的航线为S（或N、E、W等）方向”。

例如，“起飞点位于1点NE方向150米”。NE代表东北，即45度方向。但这描述的是从1点看起飞点的方向。在实际绘图中，我们通常需要的是从起飞点（H）到1点的方向，两者正好相反。需要将45度转换为反向的225度（45+180），距离保持不变。这便是“位置关系”的翻译。

另一种常见条件是给出图形中某条边的指向，如“5点到3点的航线为正北”。这实际上是为整个图形建立了一个“参考坐标系”。一旦确定了这条基准边的方向（如正北为0度），图形中其他所有边的方向都可以通过图形外角规律，相对于这条基准边推导出来。准确翻译这些条件，是构建正确图形的基石。

实战技巧：高效绘图与验证

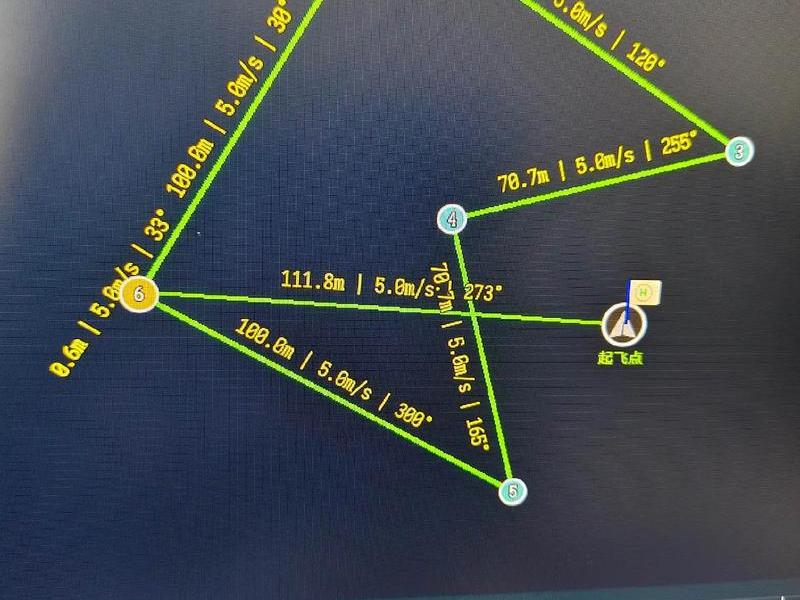

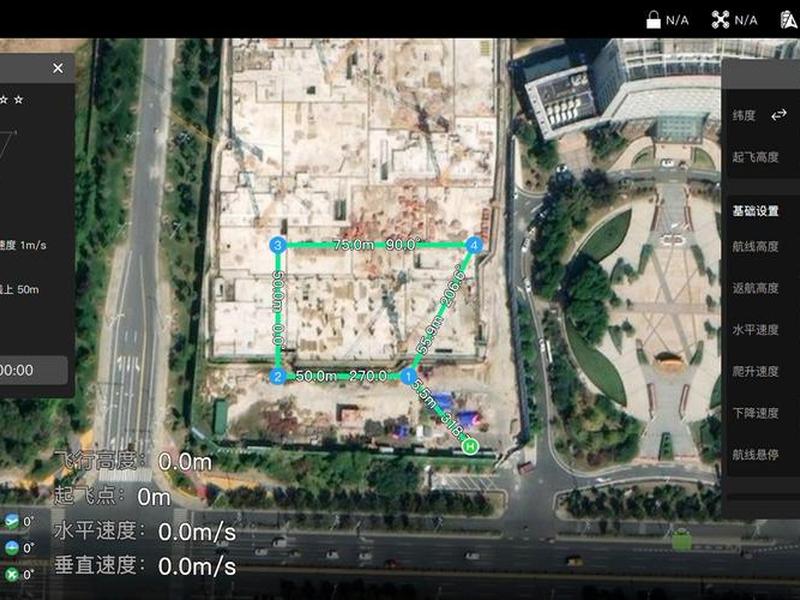

在有限的考试时间内，除了准确计算，高效的操作流程同样重要。一个推荐的流程是：先在草稿纸上标出图形各点序号，根据题目条件画出简图并计算出所有边的方向和距离，然后再进入地面站软件操作。

“删点法”是一个实用的偷懒技巧。当需要直接求取H点到某个非相邻点（如点1）的数据时，可以先在软件中建立H点到中间点（如点2），以及中间点（点2）到目标点（点1）的航线，然后删除中间点（点2），软件通常会自动计算出H点到点1的直线航线和数据，省去了手动进行向量合成的复杂计算。

完成绘图后，务必留出时间进行验证。检查航线是否闭合（最后一点能否回到第一点），检查所有给定的条件（如特定边的方向、H点与特定点的位置关系）是否在生成的图形中得到满足。利用“反向角度相差180度”的规律快速抽检几条边，能有效避免因粗心导致的错误。

风向影响：高级条件下的修正

在一些进阶题目中，会引入风向条件，例如“本场风向为西南风，要求2-3航段为左侧风”。这考察的是对航向与风向关系的理解。风向是指风的来向，西南风即风从225度方向吹来。左侧风意味着无人机在该航段飞行时，风从其左侧吹来。

这时需要计算无人机应采用的航向以抵消侧风影响，维持预定航线。有一个实用的口诀是：在左侧风条件下，无人机应飞的航向大致等于风向加90度（若超过360度则减去360度）。例如，西南风225度，左侧风时航向约为315度。这确保了风压来自飞机左侧，需要通过适当的航向偏置来补偿，使飞机的地面航迹保持在预定的2-3连线上。

理解并应用这类修正，体现了从基础绘图到实际飞行的综合能力，也是高分值题目的区分点所在。它要求考生不仅会“画”，更要懂“飞”。

备考策略：从练习到精通

要想在考场上游刃有余，系统的备考策略不可或缺。首先要进行图形分类练习，针对正六边形、正方形、三角形、梯形等常考图形，分别进行大量专项练习，熟记其角度规律。其次要进行限时训练，严格模拟6分钟的考试环境，提升计算和操作速度。

在练习中，要刻意使用不同的解题思路验证同一道题，比如先用“基准边推导法”，再用“点对点计算法”，加深对几何关系的理解。整理自己的错题本，分析错误原因，是角度计算失误、条件翻译错误，还是软件操作不熟。

保持沉着冷静的考试心态至关重要。拿到题目后，先花30秒仔细阅读所有条件，在草稿纸上做好标记和翻译，规划好计算步骤，然后再动手操作。时间再紧，步骤不能乱，清晰的思路是成功的一半。
