在广袤的土地上，无论是蜿蜒的公路、跨江的大桥，还是拔地而起的城市建筑，一切宏伟工程的蓝图，都始于地面上一个个看似不起眼的“点”。这些点，就是测量控制点，是整个测绘工作的灵魂与基石。控制点的埋设与布置实验报告，绝非一份枯燥的操作记录，而是一场关于空间坐标系的“奠基仪式”，一次对精度与远见的极致考验。它决定了后续所有数据的可靠性与工程的命运。本文将带你深入这场精密预演的核心，从多个维度剖析控制点埋设与布置的精髓，揭开这份报告背后所承载的科学、策略与艺术。

一、 基石之选：点位选址的智慧博弈

控制点的位置，是其发挥效用的首要前提。选址绝非随意插下一个木桩那么简单，它是一场综合考虑地质、环境、通视性与未来需求的智慧博弈。

理想的控制点首先需要一块“风水宝地”。这块土地必须质地坚硬、稳固可靠，能够抵抗自然沉降和人为活动的干扰。例如，应避开松软的填土区、河岸边缘或可能发生滑坡的地带，优先选择基岩出露处或承载力强的原状土层。这确保了控制点标石能够长久保存，其中心标志代表的坐标值数十年乃至上百年不变，成为后续测量工作可信赖的原始依据。

通视条件是生命线。控制点之间必须能够相互“看见”，以保证观测仪器（如全站仪、GPS接收机）的信号畅通无阻。这意味着点位应视野开阔，避开高大的建筑物、茂密的树林等障碍物。在公路勘测中，要求导线点视线距障碍物的距离不宜小于1.3米，正是为了最大限度减少旁折光对角度测量的影响。一个被遮挡的控制点，就像网络中的断点，会导致整个控制网出现薄弱环节甚至瘫痪。

选址需兼顾实用性与扩展性。点位应便于安置仪器和人员操作，同时也要考虑未来加密、扩展和寻找的便利。通常会利用明显的永久性地物（如房屋角、桥墩）作为指向标志。在路线工程中，控制点常布设在距路中心线50至300米的范围内，既避免了施工干扰，又便于为地形测量和定测放线提供服务。

二、 网络之谋：控制网布设的全局战略

单个控制点如同孤岛，只有连接成网，才能构建起覆盖整个测区的坐标框架。控制网的布设，是从全局出发的战略规划。

布网前，充分的资料收集与图上设计至关重要。测量人员首先会搜集测区已有的地形图和高等级控制点成果，在比例尺适宜的地形图上进行初步设计。这如同将军在沙盘上排兵布阵，需要根据已知点（国家控制点或已有工程点）的位置，规划出新点的分布与连接方式（导线网、三角网等），并初步估算网的精度，确保其能满足工程要求的等级。

网的形状与结构直接影响其强度和可靠性。对于不同的工程规模和测区形状，有不同的优选方案。例如，对于大型桥梁，可能需要布设高达四等甚至更精密的三角网；而对于带状延伸的公路或管线工程，则常采用附合导线或导线网。一个基本原则是，控制点应尽可能均匀分布，并最好能包围整个测区。对于方形区域，控制点宜分布在围绕几何重心的约120度方位上；对于带状区域，则应将点布设在长边两侧，形成有力的几何约束。

布网还需讲究经济与效率的平衡。在满足精度要求的前提下，力求图形结构简单，观测工作量最小。例如，优先采用边连接方式构建网络，并充分利用旧有控制点，这不仅能节约成本，也能提高整个坐标系系统的统一性。

三、 铭刻之术：标石埋设的永恒烙印

确定了点位，规划了网络，接下来便是赋予控制点物理实体的神圣一步——标石埋设。这是将抽象的坐标值永久铭刻在大地上的过程。

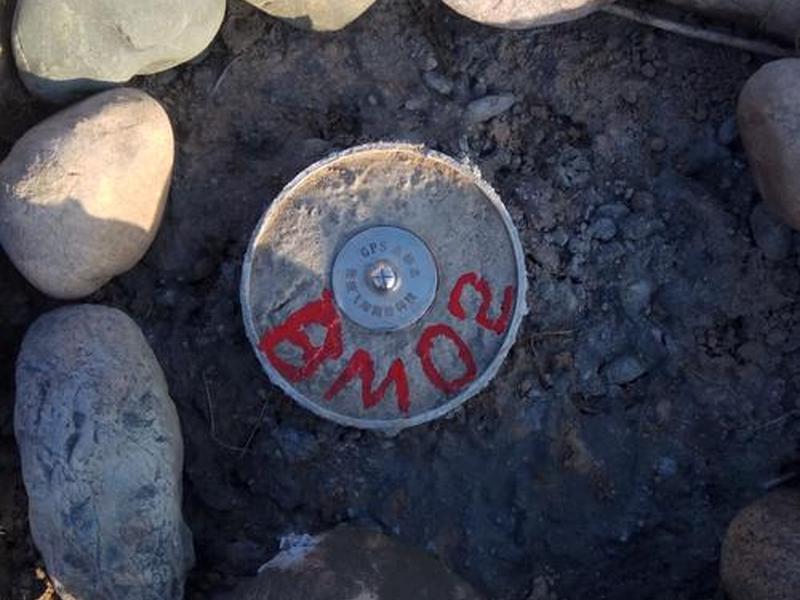

标石是控制点位置的永久性标志，所有测量成果——坐标、距离、角度——都以标石中心的标志为准。标石必须稳定、坚固、耐久。常见的做法是预制混凝土桩，其规格根据控制网等级和地质条件而定。埋设时，需挖至冻土层以下或坚实底层，浇筑混凝土基础，并将中心标志（通常为铜质或不锈钢标志，刻有十字丝）精确嵌入其中，露出地面约30至50毫米，便于日后寻找和测量。

埋设过程本身也是一次精细的测量。在标石稳定后（通常需要一段沉降观测期），才能使用高精度仪器（如GPS静态接收机、全站仪）进行正式的坐标联测。通过观测，将这些地面标石与更大的国家坐标系统或项目独立坐标系联系起来，从而获得其精确的（X, Y, Z）三维坐标。这个过程，如同为大地打上精准的“经纬度烙印”。

对于高程控制点（水准点），其埋设要求更为严苛。除了点位本身稳固外，其路线布设应尽量避免大的坡度变化和跨越障碍物，以减小测量误差。在公路工程中，水准点通常布设在路线两侧50至300米范围内，间距1至1.5公里，并在大桥、隧道等关键构造物附近加密。

四、 实战之录：实验报告的核心架构

一份完整的《控制点的埋设与布置实验报告》，是对上述所有理论与实践环节的系统性记录与总结，是其价值得以传承的载体。

报告的开篇，通常是测区概况与任务概述。这部分会描述实验区域的地理位置、地形地貌、已有控制点情况以及本次实验的具体目的和任务（如建立某工程首级控制网）。清晰的背景介绍能让读者迅速进入情境。

报告的核心是外业工作实录。这包括：控制点选址的实地踏勘与决策过程；标石埋设的具体步骤、材料与现场照片；控制网观测所使用的仪器（全站仪型号、GPS接收机型号等）、观测方法（测回数、观测时间）、以及原始的观测数据记录。对于导线测量，需记录水平角、边长；对于水准测量，需记录前后视读数。这部分内容要求真实、详尽、规范，任何细微的疏漏都可能影响最终成果的质量。

紧接着是内业计算与精度分析。这是检验外业工作成败的关键。报告需展示从原始数据到最终坐标/高程计算的完整过程，包括角度闭合差、坐标闭合差、水准高差闭合差的计算与分配（平差）。通过精度评定，判断成果是否满足规范要求的限差。例如，导线全长相对闭合差是否低于1/4000，水准测量每公里高差中误差是否达标。一份优秀的报告，会附上清晰的计算草稿或软件处理流程截图。

五、 艺术之思：精度与成本的交响

控制点的埋设与布置，在冰冷的规范与数据之下，实则充满了权衡的艺术。它始终在精度、可靠性与经济成本、作业效率之间寻求最优解。

追求极高的精度意味着更密的点距、更多的观测测回、更高等级的仪器和更严苛的埋石标准，这无疑会大幅增加时间和金钱成本。而过于迁就成本，又可能导致控制网强度不足，给后续施工放样带来风险，甚至造成工程事故。优秀的测量工程师，如同一位交响乐指挥，需要深刻理解工程的整体需求（是毫米级监控的精密安装，还是米级精度的土方测算），据此制定恰到好处的控制网等级和作业方案。

这种艺术还体现在对不确定性的预判与应对上。例如，在植被茂密区如何保证通视？在城市化区域如何避免点位被破坏？报告中往往需要记录这些实际遇到的困难及采取的创新性解决方案，如建造简易观测墩、使用强制对中装置或与当地部门协调保护等。这些思考，使得报告超越了简单的操作手册，成为一份充满实践智慧的档案。

六、 未来之瞳：从传统到智能的演进

随着科技的洪流，控制点的内涵与布设方式也在发生深刻变革。这份传统的实验报告，也正被注入新的时代元素。

传统的依赖全站仪和钢尺的布设方式，正越来越多地被卫星定位技术（如GNSS） 所补充甚至替代。特别是网络RTK和精密单点定位（PPP）技术的普及，使得在某些精度要求适当的场合，可以快速获取点位坐标，减少对地面控制点密度的依赖。这并不意味着控制点不再重要。恰恰相反，高等级的GNSS控制点（如CORS基站）本身就成为新一代、更宏观的控制基准，其埋设的稳定性和选址的科学性要求有增无减。

三维激光扫描和无人机倾斜摄影等新型测绘技术的兴起，对控制点的角色提出了新要求。它们不仅需要平面和高程控制点，还需要大量的像控点来校正模型。这些像控点的布设图案（如棋盘格形、十字形）、分布密度和测量精度，成为了现代版“控制点布置实验报告”的新课题。报告的内容，也从单纯的坐标传递，扩展到如何为多元化的空间数据采集提供最优的基准框架。

控制点的埋设与布置实验报告，是一部微缩的工程测绘史诗。它从一颗颗深入大地的“定盘星”开始，通过缜密的网络设计、永恒的标石铭刻、严谨的观测记录和科学的平差计算，构建起数字世界的空间骨架。它不仅是精度数据的源头，更是工程质量的先声，是测量人严谨、求实精神的物化体现。在智能化测绘飞速发展的今天，其核心价值——为物理世界建立精确、稳定、可靠的数学参考——依然不可撼动。读懂这份报告，你就握住了打开一切空间数据宝库的第一把钥匙。
