在宏伟建筑的拔地而起之前，在蜿蜒公路的精准延伸之初，有一群沉默的“基石”早已被深深植入大地。它们不是工程的主体，却是所有精准的起点——它们就是测量控制点桩。这些看似不起眼的桩点，构成了现代工程的“空间坐标骨架”，是测绘与施工领域无声的指挥官。本文将带您深入探索控制点桩的制作世界，揭开其不同类型与精工要诀的神秘面纱，为您展现这一基础环节如何以毫米级的精度，支撑起千米级的宏伟蓝图。

控制点桩的核心类型与定位

测量控制点桩并非千篇一律，根据其核心功能与精度要求，主要分为平面控制点与高程控制点两大体系。平面控制点，如同大地上的经纬坐标，为工程提供精确的平面位置基准。它们通常构成三角网或导线网，常见类型包括GPS控制点、三角点、导线点以及专为道路、桥梁设定的轴线控制桩。这些桩点是工程放样的根本，施工各阶段都需要依靠它们来恢复和校验轴线位置。

高程控制点，则专注于垂直方向的精准标定，即我们常说的水准点。它们通过精密水准测量建立，负责传递和控制整个项目区域的高程数据。无论是确保楼层平整，还是保证路面坡度，都离不开这些高程基准的支撑。在大型线性工程如公路、铁路中，水准点会沿路线两侧以特定间距布设，并在桥梁、隧道等关键构造物附近加密，形成严密的高程控制网络。

还有一类综合性控制点，集平面坐标与高程信息于一身，为工程提供全方位的三维基准。不同类型的控制点根据工程等级、测量规范，在材料、规格、埋设深度上均有细致区分，共同编织成一张覆盖测区、精度可靠的基准网。

桩体材料的抉择与奥秘

控制点桩的“肉身”选择，直接决定了其寿命与稳定性。混凝土是应用最广泛的材料，因其坚固、耐久、成本相对低廉且易于现场浇筑或预制。高等级控制点常采用混凝土标石，内部配有钢筋以增强整体性。对于需要长期保存乃至永久保留的国家级或重大项目基准点，往往会选用更高级别的材质。

金属标志，特别是铸铁或不锈钢材质，常用于桩体顶部的中心标志。一个直径12至20毫米、长度30至40厘米的不锈钢桩头，配合下部焊接的钢筋锚固结构，能有效抵抗腐蚀，确保中心标志长久清晰。在建筑物顶部或特殊岩体上设置的控制点，则会采用嵌入岩石或与结构体牢固连接的金属标志。

木材或竹质材料通常用于临时性标志桩或一般控制桩，如路线测量中的交点桩、转点桩。这些桩体尺寸较小，便于携带和设置，但耐久性较差，主要用于施工过程中的临时定位指示。材料的选择，本质上是精度要求、保存年限、环境条件与经济性之间的精密平衡。

严谨至微的埋设工艺

控制点桩的埋设，是一门融合了地质学、材料科学与测量学的精密工艺。选址是第一步，必须避开地质不稳定区域，如河岸、边坡、填土区，远离可能受车辆振动、施工扰动或地下管线影响的地带。理想点位是开阔、稳固的岩体或坚实原状土体。

埋设深度有着严格规定，普通混凝土标石埋入地下深度通常不少于500毫米，以确保桩体位于冻土层以下，防止因冻胀而发生位移。桩体顶端露出地面约200毫米，便于寻找和观测。在埋设时，底层常铺设贫混凝土或粗砂垫层，桩体与保护井筒之间也会填充砂土，以缓冲外部应力。

对于高等级控制点，如二、三等平面或水准点，其结构更为复杂。它们往往采用柱石与盘石双层结构，两层之间铺设10至20毫米厚粗砂，中心偏差要求不超过3毫米。周围需砌筑保护井并加盖，防止人为破坏与自然侵蚀。这种近乎苛刻的埋设标准，只为换取数十年甚至更长时间的位置恒定。

标志系统与信息铭刻

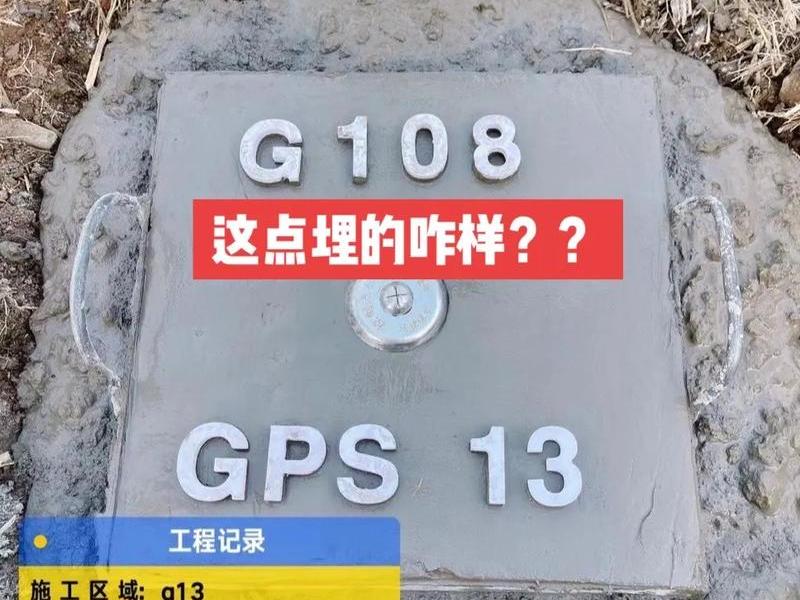

一个合格的控制点桩，必须是一个“会说话”的坐标使者。易读性与系统性是其标志设计的核心。在桩体顶部或专用标志板上，必须用不易褪色的鲜艳油漆清晰铭刻关键信息，包括控制点编号、等级、所属坐标系、精确的平面坐标与高程值，有时还需注明埋设单位与日期。

编号系统具有唯一性和逻辑性，便于在浩瀚的测量成果数据库中检索与管理。对于水准点，常见的“BM”字样（Benchmark的缩写）是其身份象征。这些信息是将抽象坐标数据与实地物理点位一一对应的唯一纽带，是后续所有测量工作的起算依据。

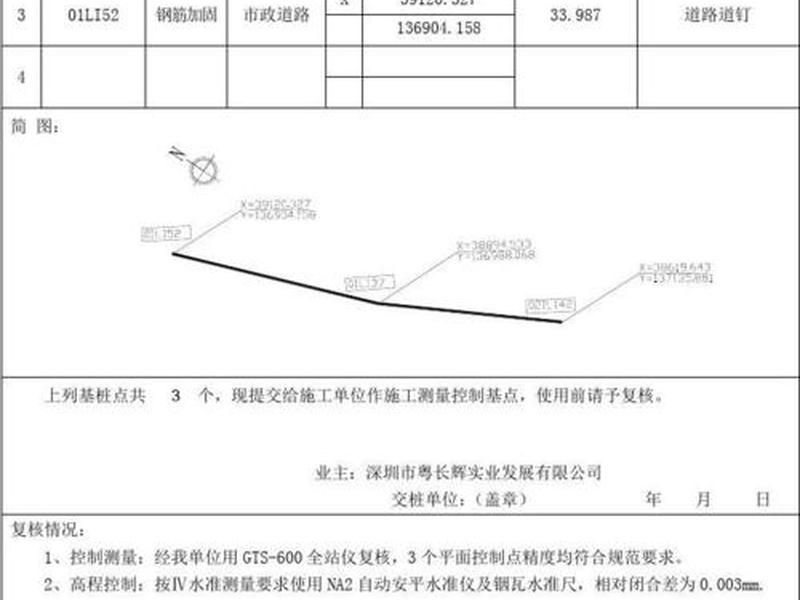

许多重要控制点还会在周边设置明显的指示桩或保护告示牌，提醒人们注意保护。所有的点位信息、埋设断面图、点之记（描述点位所在地形地物的文件）等，均需系统归档，纳入测量部门的统一数据库，实现从实地到数据的完整闭环管理。

等级精度与适用场域

控制点桩并非精度越高越好，而是根据工程需要科学分级。国家测量规范通常将控制点分为四个精度等级。一级、二级基准桩精度最高，用于国家级基准网、重大科学工程或变形监测基准。它们对选址、造材、埋设及观测的要求都极为严苛。

三级和四级控制点则是普通工业与民用建设工程中最常使用的类型。例如，一般的建筑工程、市政道路、中小型桥梁隧道，采用三级或四级控制网便可满足施工放样与地形测绘的精度要求。等级划分的依据主要是坐标和高程的误差容许值，这些限值在测量规范中都有明确查询表格。

不同等级的桩体规格、埋设方式、观测方法乃至平差计算模型都有所不同。正确选择控制点等级，是在保障工程精度的前提下，实现经济性与效率最优化的关键。在偏远地区建设的次要设施，规范甚至允许不利用高等级基准桩，而自行设定相对独立的局部坐标系，体现了原则性与灵活性的结合。

守护与复测：延续基准生命

控制点桩的设立，仅仅是其使命的开始。长期的守护与定期的“体检”同样至关重要。在桩位附近，应禁止堆放材料、挖土等作业，并设置防护围栏。派专人定期巡查，防止桩位被掩埋、破坏或移动。

随着时间推移与地壳活动、周边施工的影响，控制点本身也可能发生微小位移。对控制网进行定期复测是必不可少的。例如在地铁等重大工程建设期间，需对工程控制网进行GNSS复测，验证其稳定性，确保隧道贯通、轨道铺设的精度。通过复测数据的对比分析，可以评估控制点的可靠性，必要时进行坐标更新或补设。

这种守护与复测，是对工程全生命周期质量负责的体现。一个被破坏或失效的控制点，可能导致后续测量全盘错误，引发规划偏差、结构错位等严重后果。保护测量标志是测绘法与相关工程管理制度的明确要求，也是每一位工程参与者的责任。
