在测绘与工程施工的浩瀚蓝图中，控制点如同散落于大地之上的精密坐标“灯塔”，是构建一切空间数据的绝对基准。无论是绘制一幅精准的地形图，还是确保一座大桥的桥墩分毫不差地对接，控制点的科学布设都是成败的关键。本教程将深入剖析控制点布设的核心方法，并配以关键示意图解，带您从理论到实践，全面掌握这门决定工程精度的“定位艺术”。

一、核心概念：理解控制点的本质

控制点，简而言之，是在测量区域内预先布设的、具有精确已知坐标（平面坐标X、Y和高程Z）的一系列点位。它们是整个测量工作的“起算点”和“参照系”。想象一下，在没有灯塔的漆黑海面上航行是多么危险；同样，没有控制点的测量作业，就如同在未知坐标系中盲目绘图，所有后续的数据都将失去准确性和可靠性。

在工程实践中，控制点主要分为两类：平面控制点和高程控制点。平面控制点确定了点位的“东西南北”位置，而高程控制点则标定了其“海拔高低”。很多时候，一个理想的点位上可以同时承载这两类信息，成为一个三维控制点。理解这一基本概念，是学习后续布设方法的前提。布设控制点的根本目的，就是通过少数高精度的已知点，通过几何原理和测量仪器，推算出区域内无数未知点的精确位置，从而“控制”住整个测区。

二、布设灵魂：全局规划与选点原则

布设控制点绝非随意插旗，而是一场始于图纸、成于野外的精密规划。必须广泛收集测区已有的地形图、已有控制点成果等资料。通常，工程师们会在比例尺适中的地形图上进行初步的“纸上谈兵”，设计控制网的形状和点位大致分布，这被称为控制网设计。

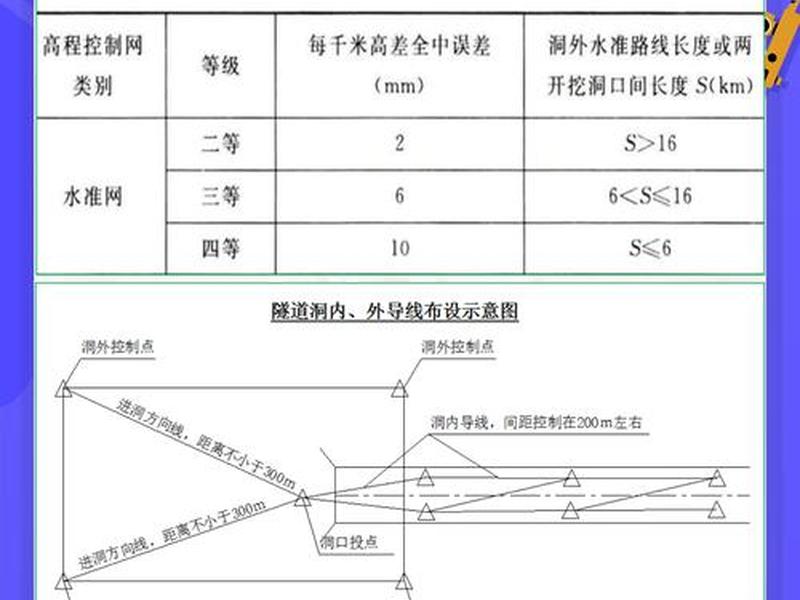

选点则需遵循一系列黄金法则。对于平面控制点而言，通视是第一要务：相邻点之间必须能够互相看见，以便进行角度和距离观测。点位应选在土质坚硬、稳定不易沉降的地方，确保标志能够长期保存，仪器能够稳定安置。地势较高、视野开阔的位置是优选，这便于后续的扩展测量和施工放样。而对于高程控制点（水准点），则要寻找能长期保存、便于联测的稳固地点，水准路线应尽量沿平坦道路布设，避免跨越大型障碍物。

三、形态策略：不同测区的布网智慧

测区的形状千变万化，控制网的布设也需“因地制宜”，展现其适应性智慧。对于近似方形的区域，经典的布设方案是将控制点分布在测区几何重心约120°间隔的方向上，形成强有力的三角约束，将整个区域牢牢掌控在网内。

当面对公路、河道、管线等带状测区时，策略则截然不同。“Z”字形布设法被广泛应用：在带状区域的长边两侧交错布点，并在中心区域加强，如同为一条长龙系上精准的坐标缰绳。这种布设方式能有效控制带状区域的纵向扭曲，确保沿线精度均匀。另一种“S”形布设法也有应用，但其在高程控制上的精度需要更严格的验证。核心思想是避免“短边控制长边”，让控制力量均匀覆盖整个狭长区域。

四、精度密码：数量、密度与新技术加持

控制点布设多少才够？这取决于对精度的追求和技术的赋能。一个基本规则是：若只需平面坐标，至少需要2个控制点；若需同时获取平面坐标和高程，则至少需要3个。这是解算坐标转换参数的最低数学要求。

在实际项目中，点的密度是精度保障的关键。传统方法下，控制点需均匀分布，最好能包围整个作业区域。随着技术进步，特别是搭载PPK（后差分系统）的无人机或测量设备的普及，游戏规则已被改变。这类设备能极大减少对地面控制点的依赖，理论上可减少80%以上的布点数量。例如，不带差分GPS的设备可能每平方公里需要4-5个控制点，而带差分系统的设备仅需1-2个，并以“九宫格”米字形分布为佳，在效率与精度间找到完美平衡。

五、实战深化：像控点布设的特殊技艺

在航空摄影测量中，控制点以“像控点”的形式出现，其布设更具画面感。它的目标不仅要坐标精确，还要在航拍影像上清晰可辨。点位选择需避开阴影、弧形屋顶、移动物体等，优先选择斑马线角点、清晰路缘石交点等永久性地物。

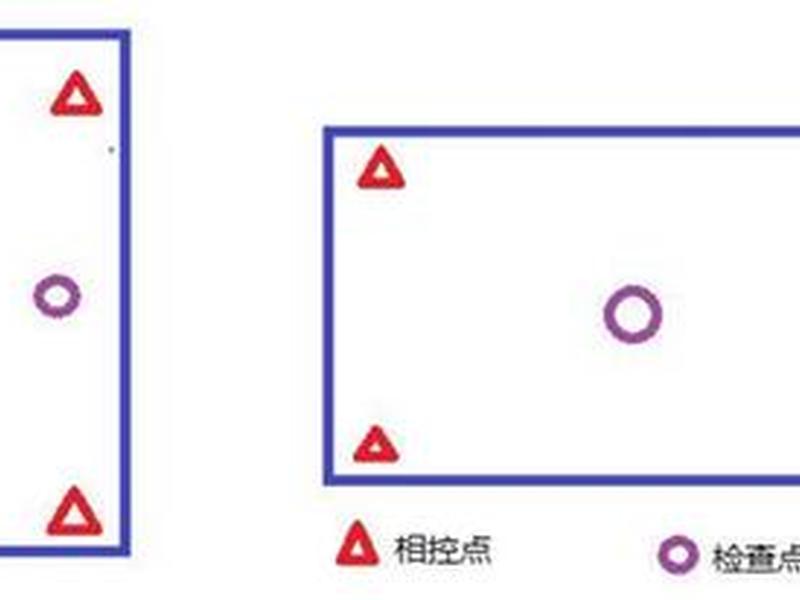

标志制作也充满匠心。常用喷漆在路面绘制“L”形或“十”字形标志，中心加喷醒目的圆点，便于内业人员在照片上精准刺点。布设图案需足够大（通常边长大于50厘米），以确保在高空拍摄的影像中依然清晰。其布设方案同样遵循区域形状原则：矩形区域采用“四角加中心”的5点法；不规则区域则需像撒网一样，确保点位均匀覆盖全域。

六、流程闭环：从外业实施到成果归档

一套完整的控制点布设，是一个严谨的作业闭环。它始于详尽的资料收集和现场勘查，制定出针对性的布设方案。外业测量时，使用RTK等设备采集坐标，必须进行多次观测（如两次观测各30历元）并比对，确保平面和高程误差小于规定限差（如5厘米）。

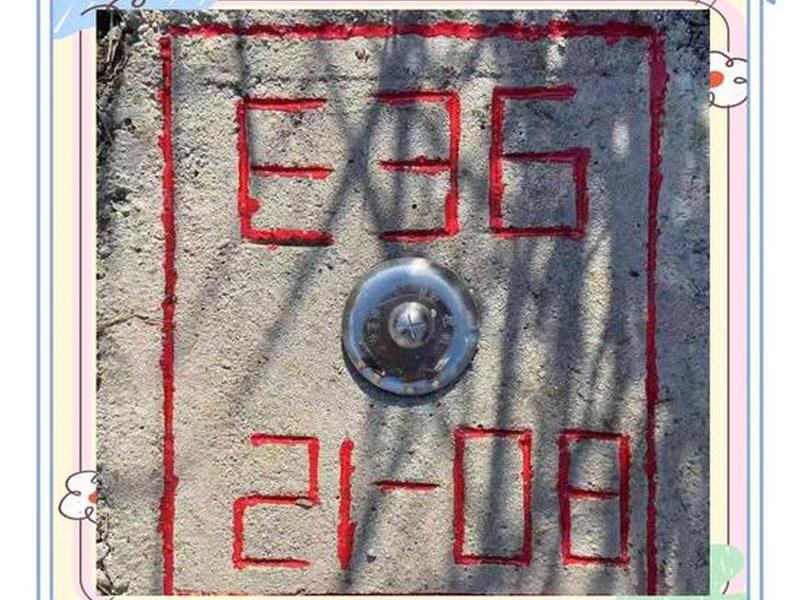

测量需为每个点建立“身份证”：拍摄包含点位地物环境的远近景照片，绘制点之记草图，清晰记录点号、位置描述。全部工作完成后，数据必须及时导出、备份，并按照“点号、坐标、照片、草图”一一对应的原则进行系统归档。这一步的严谨与否，直接决定了前期所有野外辛苦工作的价值能否在后续内业处理中得到完美兑现。

于细微处见真章

控制点的布设，是将宏观的工程蓝图与微观的大地坐标相连接的魔法纽带。它融合了严谨的数学几何、敏锐的空间洞察与丰富的野外经验。每一个精心布设的点位，都是后续所有测量、设计、施工不可动摇的基石。掌握其方法精髓，理解其背后的策略思维，便能在这门“大地艺术”中游刃有余，为每一项工程奠定精准的起点。希望本教程与图解，能成为您探索这片精密领域的一盏明灯。
