在现代工程测量、国土测绘与地理信息采集领域，实时动态差分技术已成为高精度定位的代名词。而思拓力RTK测量系统，凭借其卓越的稳定性与用户友好的操作设计，正成为众多测绘工程师与作业者的得力助手。本文将为您带来一份详尽、易懂的思拓力RTK测量仪使用教程，带您从设备认知到实战操作，一步步掌握这门将卫星信号转化为精准坐标的艺术，助您在复杂地形与严苛工程要求下游刃有余。

一、 初始设置：构建测量工程的基石

万事开头难，一个成功的RTK测量任务始于精确无误的初始设置。需要开启您的思拓力手簿，进入预装的SurPad测量软件。映入眼帘的界面是您与仪器对话的起点，点击“新建”工程，为您的项目赋予一个清晰易懂的名称，这不仅是档案管理的第一步，更是确保数据后续可追溯性的关键。

随后，系统将引导您进入连接仪器的界面。选择对应的仪器型号（如S9/S6系列），通过蓝牙功能与主机建立无线连接。若首次使用，可能需要进行蓝牙配对，搜索主机设备号并输入通用密码即可完成绑定。连接成功后，手簿与主机之间便建立了稳定的数据通道，为后续指令下达与数据回传铺平道路。

接下来是至关重要的坐标系参数设置。根据您的项目需求，在软件中选定正确的椭球参数（例如国家80坐标系）与投影方式（通常为高斯投影）。中央子午线的设置尤为关键，它决定了坐标投影的基准。若不清楚当地参数，软件在仪器锁定卫星后，可提供自动计算功能作为参考。完成这些设置，一个专属的测量工程框架便已搭建完毕，如同为精准绘画铺好了标准画布。

二、 基准站配置：架设稳定可靠的数据源头

基准站是RTK系统的“心脏”，它为流动站提供实时差分改正数据。正确配置基准站，是获得固定解和高精度成果的前提。在SurPad软件中，进入“仪器”菜单，选择“工作模式”下的“基准站模式设置”。

在基准站参数配置界面，启动模式通常选择“使用单点坐标”，即基准站利用自身接收的单点定位结果作为发射差分信号的坐标基准。基站ID可自定义以便识别，同时建议勾选“开机自动启动”，以提升野外作业效率。选项设置中，差分格式推荐选择兼容性广的RTCM32或CMR，并确保启用北斗、GPS等多星系统，以增强信号强度与可靠性。

数据链的选择是基准站设置的核心，它决定了差分信号的传输方式。常见的有三种模式：外挂电台、内置电台和网络模式。外挂电台模式通过外接大功率电台和天线，适合远距离、无网络信号的区域；内置电台模式利用主机内置电台模块，功率适中，适用于常规作业距离；网络模式则通过内置SIM卡，利用移动网络接入CORS站或自建服务器，是实现省时省力、大范围作业的现代方式。根据作业环境与需求选择合适的数据链，并完成相应参数（如通道、频率、IP地址、端口等）的填写，点击应用，一个源源不断提供精准修正信号的基准站便准备就绪。

三、 移动站操作：灵活高效的现场数据采集

移动站是测绘人员的“数字手杖”，负责在待测点进行实时定位与数据采集。完成基准站设置并正常发射信号后，即可对移动站进行配置。移动站的工作模式需设置为“移动站模式”，其差分格式必须与基准站保持一致，这是两者能够“对话”的基础。

移动站的数据链设置需与基准站匹配。若基准站使用电台模式（无论外挂或内置），移动站应选择“内置电台”，并将通道、频率等参数设置得与基准站完全相同，确保能接收到正确的差分信号。若基准站使用网络模式，移动站也应选择“网络”模式，并输入对应的CORS账户信息（IP、端口、用户名、密码等）或接入点，实现基于互联网的差分数据获取。

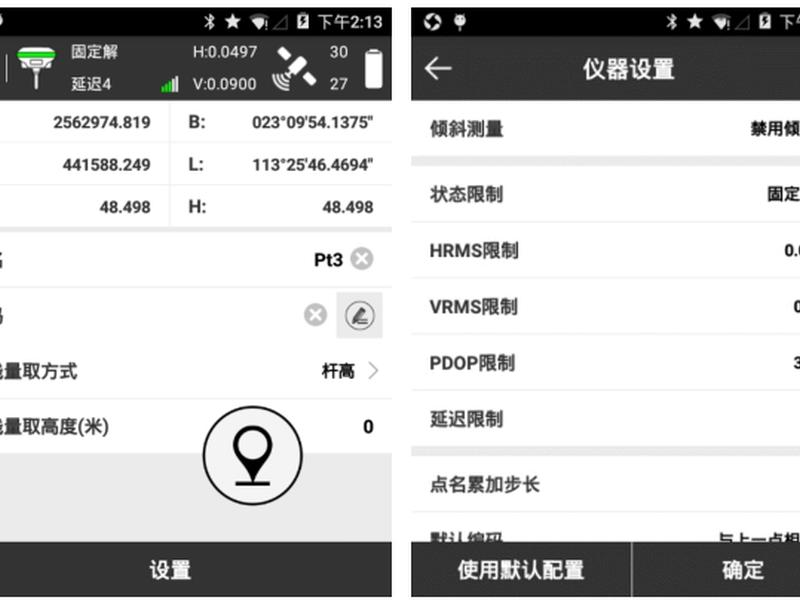

当移动站接收到稳定的差分信号并达到“固定解”状态时（通常手簿界面会有明确提示，如HRMS值达到厘米级），便意味着其定位精度已进入厘米级范围。即可进行点测量、放样等核心操作。前往已知控制点或待测点，将对中杆气泡严格居中，在软件测量界面点击采集，即可瞬间获得该点在目标坐标系下的高精度三维坐标。这个过程，是将无形的卫星信号，凝结为具体空间坐标的神奇瞬间。

四、 参数求解与校准：实现坐标系统的精准转换

RTK接收机直接观测得到的是WGS-84坐标系下的经纬度与大地高，而实际工程中通常需要使用国家坐标系或地方独立坐标系。参数求解（又称坐标转换或点校正）是连接原始观测值与实用成果的关键桥梁。这一步骤，本质上是为测量数据找到一把符合当地标准的“尺子”。

参数求解需要在测区内至少两个（推荐三个或以上）已知控制点上进行。这些控制点的坐标应同时具备WGS-84原始坐标（通过移动站在固定解状态下采集获得）和已知的地方坐标系成果。在SurPad软件的“参数计算”或“校准”功能模块中，依次添加这些点对——输入已知的地方坐标，并关联上刚刚采集的对应WGS-84坐标。

软件会根据这些点对，自动计算出一套转换参数（包括平移、旋转、尺度因子）。计算完成后，务必检查残差，确保每个点的转换残差在允许范围内（通常要求厘米级）。应用这组参数后，移动站后续所有新采集的点的坐标，都将自动转换到您所需的目标坐标系下。这个过程，犹如为仪器植入了一套本地化的“空间认知系统”，使其报出的每一个数据都符合项目要求。

五、 数据管理与导出：确保测量成果的有效传承

高效、规范的测量不仅在于采集的瞬间，更在于对海量数据的管理与利用。SurPad软件提供了强大的数据管理功能。采集的点、线、面等要素可以按工程、按日期分层分类保存，并可以添加丰富的属性信息，如点号、编码、备注等，方便后期查找与调用。

测量任务结束后，需要将成果导出以供内业成图或报告使用。软件支持将数据导出为多种通用格式，如DXF、DAT、TXT、CSV等，兼容市面上主流的CAD、GIS及数据处理软件。导出时，注意选择正确的坐标系和数据类型，确保数据无缝衔接至下一工作环节。

定期备份工程文件至关重要。将手簿中的工程文件拷贝至电脑或云端存储，可以防止因设备故障导致的数据丢失。良好的数据管理习惯，是测绘工作专业性、可靠性的重要体现，也是项目成果能够被长久、有效利用的保障。

六、 常见问题排查与维护：保障设备持久战斗力

即使是最可靠的设备，在复杂的野外环境中也可能遇到挑战。掌握基本的故障排查与设备维护知识，能极大提升作业效率。当移动站长时间无法达到固定解时，首先应检查基准站是否正常运行、差分信号是否正常发射；其次检查移动站数据链设置是否与基准站匹配，以及天线是否对空视野开阔，避免强电磁干扰或高大遮挡物。

若出现蓝牙连接不稳定，可尝试重新配对或重启设备。对于网络模式连接失败，需检查SIM卡流量是否充足、网络信号强度以及CORS账户信息是否正确。仪器提示“单点解”或“浮点解”时，通常意味着卫星信号质量差或差分数据不完整，需要耐心等待或移动到更开阔的位置。

日常维护同样重要。作业后清洁仪器外壳与对中杆，检查电池电量并及时充电。定期对仪器进行存储与运输时，应将其放入专用箱内，避免剧烈震动与潮湿。遵循正确的操作流程与维护规范，能让思拓力RTK设备始终保持最佳状态，成为您征服各种测量难题的忠诚伙伴。
