在瞬息万变的工程建设战场上，测绘放样是蓝图落地为实景的关键一跃。传统方法中，面对复杂的圆形、弧形或不规则设计线型，测量员常常陷入繁琐的计算与反复的定点奔波，效率低下且易出错。随着思拓力RTK测量系统及其配套软件SurPad的进化，一场关于“所画即所放”的效率革命已然到来。本文将深入剖析思拓力RTK如何实现“画图”与“图纸导入放样”的无缝衔接，为您揭开高效、精准、直观的现代测绘作业新篇章。

一、 核心理念：从“纸上谈兵”到“实地成图”

思拓力RTK系统所倡导的“画图”，并非在仪器上凭空创作，而是指将设计院完成的数字化图纸（通常是CAD格式）直接导入到手簿中，利用软件功能进行可视化操作与精准放样。这彻底改变了传统作业模式。过去，测量员需要从图纸上提取大量特征点坐标，手动输入仪器，过程冗长且容易遗漏。现在，思拓力通过软件集成，让手簿瞬间变身为一个移动的、智能的图纸操作平台。您只需将最终的DXF格式设计文件拷贝至手簿，便能在现场直接面对与电脑上完全一致的图形界面。这种“图数一体”的理念，消除了人为转换的误差，让放样工作直接从图纸跳转到实地，实现了思维与操作的高度统一。

二、 前期准备：格式转换与文件传输的艺术

成功的放样始于万全的准备。思拓力RTK的CAD放样功能，其基石在于正确格式的图纸文件。关键一步是在电脑端将设计图纸保存或另存为DXF格式。DXF是一种开放的CAD数据交换格式，被绝大多数测量软件广泛支持，能很好地保留图形的点、线、弧等矢量信息。确保图纸内容清晰，图层管理规范，有助于在软件中更快地选中目标对象。文件准备完毕后，通过数据线、蓝牙或无线网络等方式，将其传输至思拓力手簿的指定存储目录。这一过程看似简单，却至关重要，它确保了数据源的纯净与可识别性，为后续流畅操作铺平道路。一个规范、整洁的原始文件，能极大提升在外业现场的作业效率与心情。

三、 核心操作：SurPad软件中的CAD放样流程

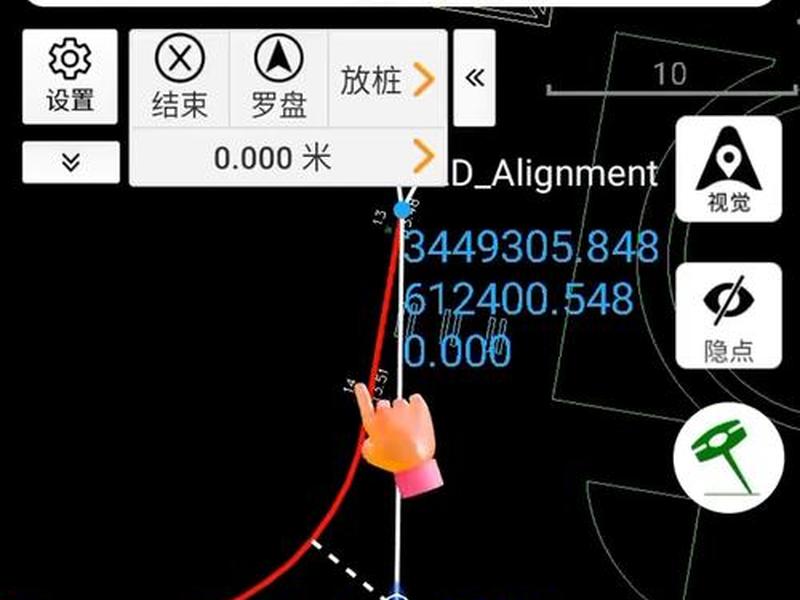

一切就绪后，便可开启核心的放样操作。打开手簿上的SurPad测量软件（如SurPad 4.0或更高版本），进入测量模块，找到并点击 “CAD放样”功能。接着，点击“导入DXF”按钮，从手簿存储路径中找到并选择之前传输过来的图纸文件。导入成功后，软件的图形界面将完整显示CAD图纸内容。您可以直接在触屏上用手指缩放、平移图纸，轻松找到需要放样的具体线段、圆弧或整个复杂图形。选中目标对象后，软件通常会提供“逐桩放样”和“线路放样”等多种模式。例如，对于一条直线，选择“线路放样”后，软件会实时显示当前位置与目标线的偏距、里程等信息，引导您快速抵达线上准确位置。这个过程直观得像在使用一款高级导航软件，让复杂的空间定位变得一目了然。

四、 效率飞跃：复杂线型与批量处理妙招

面对曲线、园林小径、不规则基坑边坡等复杂线型，思拓力RTK的CAD放样优势尤为突出。传统方法需要在这些曲线上计算并加密大量坐标点，工作量大且不连贯。而现在，您只需在软件中直接选中整条曲线，选择相应的放样模式（如圆弧放样、连续多段线放样），系统便会自动沿曲线生成放样路径。您可以根据里程或等间距方式，流畅地放样出曲线上的每一个点，无需预先计算。对于图纸上大量分散的点，可以利用软件的点列表功能，一次性导入或批量选择，然后按顺序或自定义路径进行自动化放样，避免了频繁切换和输入，将测量员从重复劳动中解放出来，专注于更重要的精度控制和现场判断。

五、 精度保障：参数设置与实时纠偏要点

再智能的工具也离不开严谨的参数设置。在开始CAD放样前，务必确保工程参数（如坐标系、投影参数、转换参数）已正确设置并应用。这与常规点放样前的准备工作一致，是保证所有放样点坐标准确的根基。在放样过程中，手簿屏幕会实时显示丰富的导航信息：目标点方向箭头、实时偏距（向左或向右多少米）、当前里程、与目标点的直线距离等。根据这些动态提示移动，当偏距和距离都趋近于零时，即表示已精确到达目标点。对于直线放样，保持偏距接近零即为在线上；对于点放样，则需同时满足距离与方向要求。这种实时的、量化的反馈，构成了一个完美的闭环控制系统，让每一次对中杆的移动都有的放矢，极大保障了最终成果的精度。

六、 进阶技巧：AR与激光放样的未来视野

随着思拓力S1AR、S30等新型号RTK的推出，放样体验更是步入了增强现实(AR)与激光时代。在具备AR功能的设备上，完成前述CAD图纸导入和点选择后，可以进入AR放样模式。手簿屏幕将叠加显示摄像头捕捉的真实场景和虚拟的放样点标志、方向线，您只需跟着屏幕中的虚拟标志指引，像玩寻宝游戏一样走向目标点，极大降低了空间想象的难度。而S30机型集成的激光放样功能更为强大，在信号遮挡区域（如树下、桥下），它可以通过激光测距和视觉融合，在几十米外直接指示目标点位置，实现了“隔空打点”的作业奇观。这些技术不仅是工具的升级，更是作业思维的重构，代表着测绘从“经验依赖”走向“直观感知”的未来。

思拓力RTK的“画图”与图纸导入放样，本质上是将数字化设计蓝图与高精度卫星定位、智能软件算法、以及新兴的AR/激光技术深度融合的过程。它化繁为简，将测量员从繁琐的计算和抽象的空间想象中解脱出来，赋予了他们“执图而行，落地生根”的强大能力。从规范的图纸准备、便捷的文件导入，到软件内直观的图形操作、针对复杂线型的智能处理，再到确保精度的实时导航与面向未来的AR/激光黑科技，这一完整工作流不仅极大地提升了作业效率与精度，更重新定义了工程放样的工作体验。掌握这套流程，意味着您手有的不再仅仅是一台测量仪器，而是一把能够直接将数字世界精准锚定在物理大地的神奇钥匙。
