在精密工程测量的世界里，徕卡全站仪犹如一位沉默而精准的艺术家，其每一次数据的捕捉，都是空间与数字的完美对话。无论是宏伟建筑的骨架定位，还是地下隧道的蜿蜒延伸，都离不开全站仪那双“电子眼”的精确凝视。想要驾驭这台精密仪器，解锁其全部潜力，核心密钥便在于两个至关重要的环节：设站与测量操作。本文将为您揭开徕卡全站仪设站步骤的神秘面纱，并通过图解与文字详解，带您一步步掌握从仪器架设到数据采集的全流程操作精髓，助您在工程实践中游刃有余。

一、 万事之基：仪器架设与对中整平

任何精准测量的起点，都源于一个稳固而水平的基准。仪器架设与对中整平，是设站过程中最基础却最关键的物理准备步骤，直接决定了后续所有数据的可靠性。

需要选择一个合适的测站点。这个点通常是已知坐标的控制点，要求点位稳固、视野开阔，能够与后续需要测量的多个目标点以及后视定向点保持良好的通视条件。将三脚架打开，调整至大约胸口高度，确保架头大致水平并稳固地架设在测站点上方。

接下来是安装仪器。将徕卡全站仪小心地放置在三脚架基座上，并旋紧中心连接螺旋固定。开启仪器的激光对点器，一个红色的激光点会投射到地面。通过观察，双手扶住两只脚架腿，整体平移三脚架，使激光点精确对准地面测站点的中心标志，初步完成“对中”。

对中之后便是“整平”。通过伸缩三脚架的腿长，使圆水准气泡大致居中，完成粗平。然后，旋转仪器照准部，使长水准管与任意两个脚螺旋的连线平行。双手同时向内或向外旋转这两个脚螺旋，使气泡居中。再将照准部旋转90度，调整第三个脚螺旋，再次使气泡居中。这个过程可能需要反复一两次，直至仪器旋转到任何方向，长水准气泡都严格居中。检查激光对中点是否因整平过程而偏移，若有微小偏移，可松开中心连接螺旋，在架头上轻微平移仪器底座进行精确对中，再旋紧。至此，一个水平且对中的测量基准便建立完成。

二、 核心灵魂：坐标定向与设站操作

仪器架设平稳后，便进入了赋予其“时空坐标”的设站环节。这是将物理仪器与数学坐标系连接起来的核心步骤，徕卡全站仪提供了多种智能化的设站方法。

最常用的是“坐标定向”法。开机进入主菜单，选择“程序”或“测量”功能，找到“设站”选项。系统会引导您选择设站方式，此时选择“坐标定向”。第一步是输入测站点信息：您可以手动输入该点的三维坐标（N, E, Z或X, Y, H），或从仪器内存的作业文件中调用已存储的点号。需要输入或确认仪器高（从测站点量至仪器横轴中心的高度）。

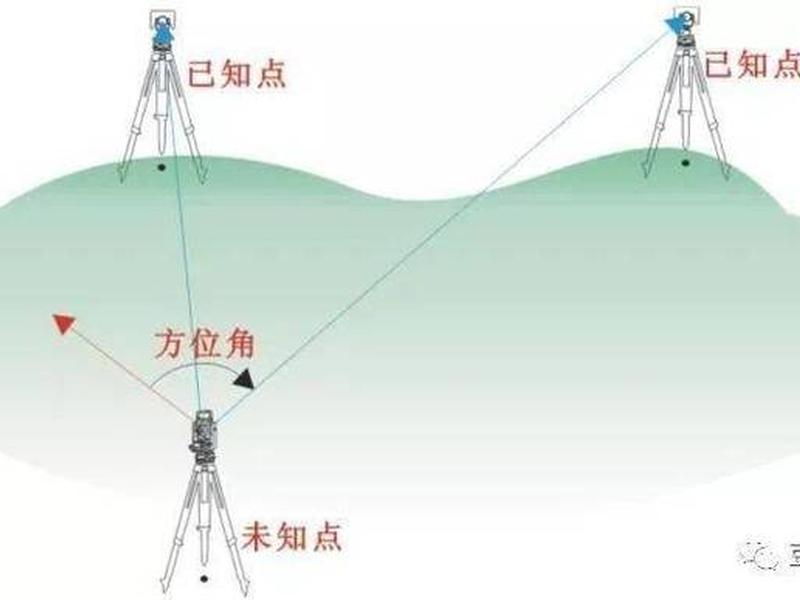

完成测站点设置后，进入后视点定向。将望远镜精确照准架设在另一个已知坐标点上的棱镜中心。在仪器界面输入该后视点的点号或坐标。徕卡全站仪的内置程序会自动根据测站点和后视点的坐标，反算出理论方位角。当您精确照准棱镜后，仪器会提示您进行“测存”或“计算”。点击确认，仪器便完成了坐标系统的建立和方位角的定向。

为确保设站万无一失，必须进行设站检核。设站完成后，不要急于开始工作，应进入“测量”程序，再次测量后视点或另一个已知点的坐标。将仪器实测得到的坐标值与已知的理论坐标值进行比对，检查差值是否在工程允许的误差范围（如几毫米）内。只有检核无误，才能证明此次设站是正确可靠的，后续的所有测量数据才有了可信的根基。

三、 数据之窗：参数设置与模式选择

在开始正式测量前，根据具体的测量任务和环境，对仪器进行个性化的参数设置，是保证数据质量和效率的重要一环。徕卡全站仪的设置菜单犹如一个控制中心，蕴藏着提升测量精度的秘密。

首要设置是测量模式。根据目标反射条件，您需要选择正确的EDM（电子测距）模式。对于常规测量，通常在棱镜杆上架设棱镜，此时应选择“棱镜”模式，并确保棱镜常数设置正确（徕卡圆棱镜通常为0）。而在测量墙体、电杆、悬崖等无法放置棱镜的目标时，则可以切换到“免棱镜”模式。在此模式下，仪器会发射一束无需合作目标即可返回的激光，但需注意避免测量镜面或强吸光物体，并确保在有效测程内。

其次是环境改正参数。光波在大气中传播的速度会受到温度、气压和湿度的影响。为了获得真实的距离，需要在仪器中输入当前测站的大气温度、气压值（或直接输入海拔高程）。仪器会自动计算并施加大气折光改正数（PPM）。对于高精度测量，这项改正至关重要。

还需关注记录设置。您可以设定测量数据的存储格式、存储位置（机身内存或SD卡）、以及是否自动记录每次测量的点号、编码和属性信息。合理的记录设置能让外业数据采集井井有条，极大减轻内业整理的工作量。完成这些设置，就相当于为全站仪配置好了最适合当前任务的“感官系统”和“记忆体”。

四、 实战应用：坐标测量与数据采集

当设站与参数设置全部就绪，徕卡全站仪便化身为一个高效的数据采集终端。坐标测量是其最基本也是最核心的功能，操作流程直观而高效。

进入“测量”程序界面。将望远镜十字丝精确照准待测点上的棱镜中心。确保屏幕上显示的目标类型（如棱镜）和棱镜高（从地面点量至棱镜中心的高度）输入正确。轻轻按下测量键，仪器会瞬间完成角度和距离的测量。

几乎在按下测量键的屏幕上便会清晰地显示出测量结果：斜距、水平角、竖直角，以及经过仪器内部实时计算得出的三维坐标（N, E, Z）和高差。这些数据以数字形式直观呈现，您可以快速判断测量是否有效。

确认数据无误后，按下“记录”或“保存”键。这个点的所有信息（点号、坐标、属性码等）将被存储到预先设定的文件中。您可以按顺序测量下一个点，仪器会自动递增点号，或手动输入特定点号。这种“瞄准-测量-记录”的循环，构成了外业数据采集的主体。徕卡全站仪的高精度与快速响应，使得大面积的地形点采集、断面测量等工作变得高效而轻松。

五、 逆向工程：坐标放样与点位标定

与测量相反，放样是将设计图纸上的坐标点在实地标定出来的过程。这是工程施工的起点，徕卡全站仪的放样功能，让“纸上谈兵”精准落地。

在“程序”菜单中选择“放样”功能。您可以直接输入待放样点的设计坐标，或从已上传的坐标文件中调用。输入完毕后，仪器屏幕上会显示当前棱镜位置与该设计点的差值，通常以“前后（距离差）”和“左右（方向差）”的形式表示。

持镜员根据屏幕上指示的偏差方向（如“向前2.15米，向左0.38米”）移动棱镜。测量员持续跟踪测量，并实时指挥调整。随着棱镜的移动，屏幕上的偏差数值会逐渐减小。

当“前后”和“左右”的偏差值都接近于零时（通常在几毫米以内），意味着棱镜此刻的实地位置就是设计坐标点。在地面做好标记，一个设计点便成功放样到实地。通过重复这一过程，可以快速、精确地标定出建筑物的角点、道路的中心线、管道的位置等，为施工提供准确的依据。

六、 精度保障：常见问题与维护要点

即使是最先进的仪器，也需要正确的使用和维护来保障其长期稳定与精度。了解徕卡全站仪使用中的常见问题与应对之策，是每位测量员的必修课。

设站误差是最常见的问题源头。这可能源于对中不精确、整平不彻底、后视点照准偏差或坐标输入错误。务必严格按照步骤操作，并牢记“设站后必检核”的原则。若检核发现误差超限，应检查仪器高、棱镜高是否量取正确，并重新设站。

仪器突然断电或数据存储失败，往往与电池触点氧化或存储卡故障有关。保持电池仓和触点清洁干燥，使用原装或认证电池，定期备份数据至电脑，是有效的预防措施。对于望远镜视场模糊的问题，可能是目镜或物镜有污渍，可使用专用的镜头纸和清洁液轻轻擦拭，切勿用手或粗糙布料。

仪器应避免剧烈震动和长时间暴晒、雨淋。长途运输后，或在高低温环境交替使用前，建议进行简单的用户级校准（如指标差校准）。定期将仪器送至授权服务中心进行专业检测和保养，能够确保其光学、机械和电子系统始终处于最佳状态，从而在每一次测量中都能交出完美的答卷。
