在精密工程测量的世界里，设站是赋予全站仪“生命”与“方向”的神圣仪式。对于徕卡全站仪而言，一次精准的设站，是后续所有测量数据可靠性的基石。无论是高楼林立的建筑工地，还是绵延千里的交通线路，设站的准确性直接决定了工程的成败。本文将深入剖析徕卡全站仪设站的核心步骤，并结合图解进行直观阐述，旨在为您提供一份从原理到实操的完整指南，助您驾驭这台高精度测量利器，确保每一个数据点都精确无误。

一、 设站前的精密准备

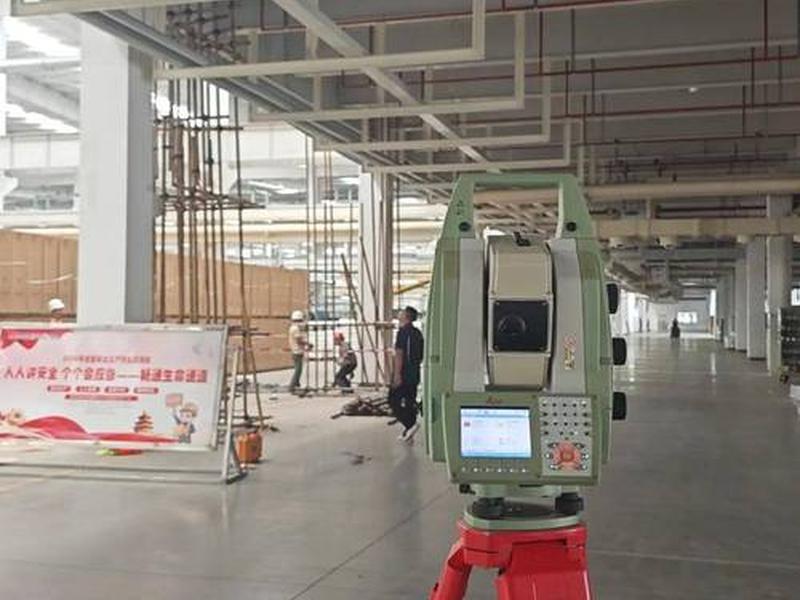

设站并非简单的开机操作，而是一场始于细节的精密预演。首要任务是环境勘察与点位选择。理想的测站点应视野开阔，能与尽可能多的待测点及后视点通视，同时地基稳固，避免震动源。接着是仪器的物理架设。将三脚架调整至适宜高度，架头大致水平，然后小心地将徕卡全站仪安置其上并旋紧中心连接螺旋。打开激光对中器，一个鲜红的光点便会投射在地面标志点上。通过整体移动三脚架（注意保持架头大致水平），使激光点初步对准测站标志中心，初步完成对中。这个阶段如同为音乐会调试乐器，每一个细微的调整都在为最终的完美演出做准备。

仪器的初步整平紧随其后。观察圆水准器，通过伸缩三脚架的腿长，使圆水准气泡大致居中，完成粗平。这一步骤确保了仪器处于一个相对水平的状态，为后续的精确整平打下基础。检查电池电量与存储卡空间，确保仪器有足够的“体力”完成后续工作。准备阶段虽繁琐，却至关重要，它避免了因准备不足而在设站中途手忙脚乱，是测量工作流畅、高效进行的前提。正所谓“工欲善其事，必先利其器”，充分的准备能让设站过程事半功倍。

二、 对中与整平的艺术

对中与整平是设站过程中最考验操作者耐心与细心的环节，两者相互影响，需反复调整直至完美。首先进行精确整平。松开水平制动螺旋，转动照准部使长水准管与任意两个脚螺旋的连线平行。然后，双手同时向内或向外旋转这两个脚螺旋，使长水准管气泡居中。将照准部旋转90度，使长水准管垂直于前两个脚螺旋的连线方向，此时单独旋转第三个脚螺旋，再次使气泡居中。

完成上述操作后，需要检查并修正对中。由于整平过程可能会轻微移动仪器，需查看激光对中器光斑是否仍精确对准地面标志点中心。若出现偏差，需小心松开中心连接螺旋，在架头上平行移动仪器基座（注意不是转动脚螺旋），使激光点重新对中，然后再次旋紧中心螺旋。对中调整后，整平可能又被破坏，因此必须再次检查长水准管气泡是否居中。这是一个“整平-对中-再整平”的迭代过程，可能需要重复两到三次，直至在任何方向旋转照准部，长水准管气泡都居中，且激光点始终对准标志中心。

当电子气泡与激光点同时达到理想状态时，仪器便与大地建立了精确的几何与位置关系。使用卷尺量取仪器高——从测站点标志中心量至仪器侧面的特定量高标志线或仪器旋转中心，并将此数值准确记录，以备后续输入。这一步的精度，直接传递到所有后续测量点的高程数据中。

三、 数据输入与测站设置

完成物理上的对中整平后，便进入了数字世界的配置。开启徕卡全站仪电源，进入主菜单。通常需要先创建或选择一个“作业”，用于存储本次测量任务的所有数据。接着，进入“程序”菜单，选择“设站”功能。设站方法有多种，最常用的是“坐标定向”法。

输入测站点信息。选择“输入测站数据”，方法设为“坐标”。此时需要手动输入或从仪器内存中调用预先存储的测站点坐标（Northing, Easting, Elevation）及点号。输入完成后，将之前量取的仪器高值准确输入相应字段。这个步骤是将现实世界中的点位与仪器内部的数学坐标系进行关联，是设站计算的起点。

随后，进行后视定向，这是赋予仪器方向角的关键。选择“坐标定向”模式，输入后视点的点号与坐标。如果后视点坐标已存在于当前作业或内存中，可直接调用；否则需要手动输入。输入完成后，仪器界面会提示照准后视点。松开水平和垂直制动螺旋，通过望远镜精确照准架设在后视点上的棱镜中心。可以使用光学目镜粗瞄，再使用微动螺旋精确对准，确保十字丝中心与棱镜中心重合。对于支持自动目标识别（ATR）的徕卡高端型号，可以开启ATR功能，仪器会自动搜索并精确照准棱镜。

四、 定向测量与精度检核

精确照准后视点棱镜后，即可进行定向测量。按下测量键（如“测存”或“ALL”），仪器会测量到后视点的斜距、水平角和竖直角，并依据输入的测站点与后视点坐标，自动解算出方位角，完成定向计算。测量完成后，仪器屏幕通常会显示设站结果，包括设站精度、坐标残差、角度残差等信息。

至关重要的步骤是精度检核。仪器计算出的后视点坐标会与您输入的已知坐标进行比较，并显示差值（如△X, △Y, △H）。对于高精度要求的测量，这个差值必须控制在允许的限差之内（例如平面位置差小于2-3毫米，高差小于3-5毫米）。如果差值过大，必须停止设站，从头检查每一个环节：测站点坐标是否输错？后视点坐标是否正确？仪器高和棱镜高量取是否准确？对中整平是否完美？照准是否精确？

检核通过后，选择“设定”或“接受”，设站即告完成。为了进一步验证设站的整体精度，一个良好的实践是测量第三个已知控制点的坐标，与它的已知值进行比较。这提供了一个独立的检核，确保设站无误，整个测量系统在控制网中处于正确的位置和方向。只有经过严格检核的设站，才能为后续的测量或放样工作提供可信的基准。

五、 高级设站方法与技巧

除了经典的“已知后视点坐标定向法”，徕卡全站仪还提供了其他灵活的设站方式以适应不同现场条件。“后方交会”法尤为强大，它允许将仪器架设在未知坐标的点位上，通过观测两个或更多已知坐标点，反向解算出测站点的坐标。这种方法在通视条件良好但不易到达已知点时非常有用。操作时，进入设站菜单选择“后方交会”，依次照准并测量多个已知点，仪器会自动计算并给出测站点坐标及其精度评定，操作者确认后即可完成设站。

另一种方法是“方位角定向”，适用于已知测站点坐标和一个方向线的方位角的情况。只需输入测站坐标和已知方位角，然后照准该方向线上的任一目标（不一定需要是已知坐标点）即可完成定向。在设站过程中，熟练使用仪器的快捷键能极大提升效率。例如，使用“换面测量”（盘左盘右观测）功能可以消除部分仪器误差，提高定向精度；合理设置EDM（测距）模式，根据距离远近选择标准模式、快速模式或跟踪模式。

掌握这些高级方法和技巧，能让测量人员在复杂现场环境中游刃有余。例如，在隧道内或障碍物较多的区域，后方交会可能是唯一可行的设站方案。理解每种方法的原理与适用场景，是成为一名优秀测量员的标志。

六、 常见问题排查与维护

即使按照步骤操作，设站过程中也可能遇到问题。若设站残差始终超限，首先应检查已知点坐标数据输入是否正确。复核仪器高和棱镜高的量取与输入。然后，检查对中整平是否在测量过程中因碰触而发生了变化。对于使用棱镜的模式，需确认仪器中设置的棱镜常数是否与所用棱镜的实际常数一致，这是一个常见的错误来源。

仪器本身的状况也至关重要。如果发现激光对中点模糊或发散，可能需要清洁激光发射镜片。在短距离（如5米内）使用ATR自动照准时，可能会因信号光斑过大导致照准精度下降，此时建议切换为手动照准模式。设站完成后，如果测量数据跳动大或不稳定，应检查仪器补偿器是否开启，并确保仪器架设稳固，避免在风口或振动源附近作业。

日常维护能预防许多问题。保持仪器清洁，尤其是光学镜头和对中器玻璃；定期进行用户级校准，以修正可能产生的指标差；在恶劣环境中使用后，应及时清洁并妥善存放。良好的使用习惯和定期维护，是保证徕卡全站仪长期保持高精度、高可靠性的不二法门。
