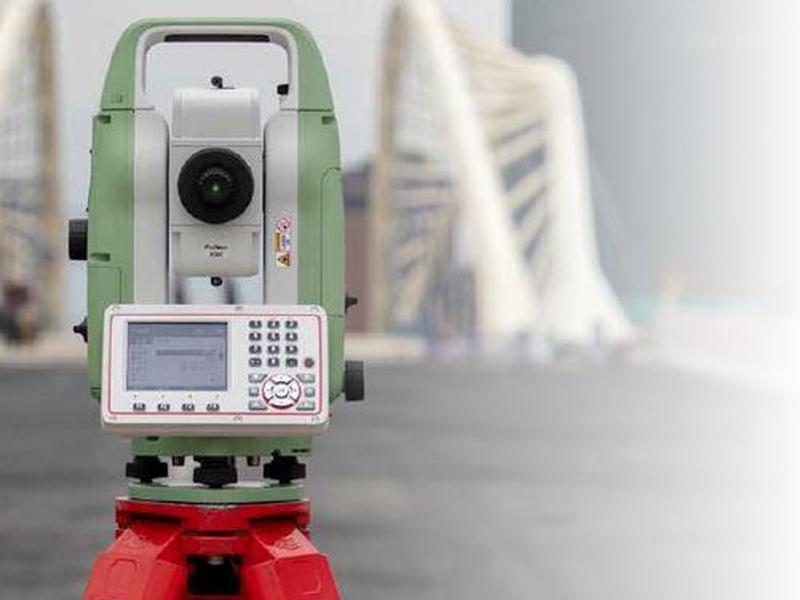

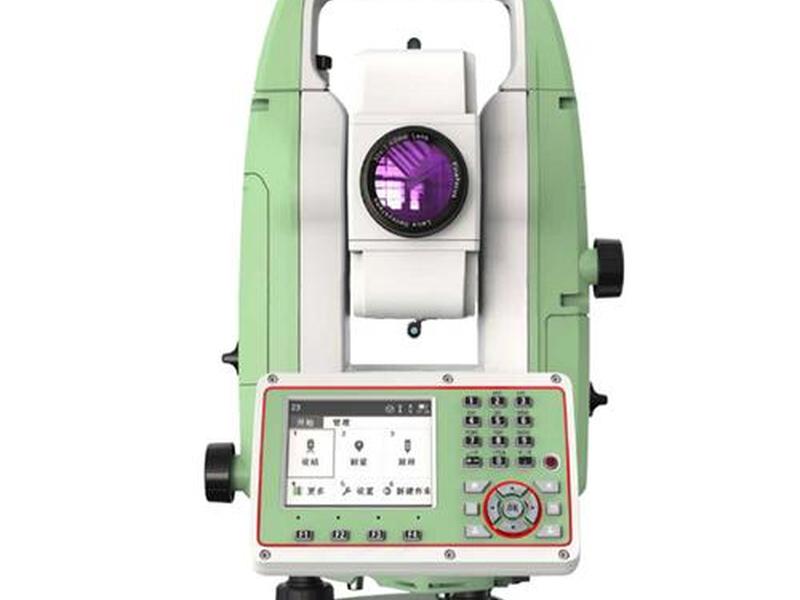

在测绘与工程建设的宏大乐章中，放样是将设计图纸上的坐标与线条，精准投射到现实土地上的关键一步。徕卡TZ05全站仪，作为测量领域的经典力作，以其稳定可靠的性能和直观的操作系统，成为众多测量员手中的得力助手。掌握TZ05的放样技巧，意味着掌握了将虚拟坐标转化为实地标桩的“点金术”。本文将带你深入徕卡TZ05的世界，从准备工作到实战流程，一步步揭开高效、精准放样的奥秘，让你手中的仪器真正成为创造现实的画笔。

一、 放样前的精密准备

工欲善其事，必先利其器。成功的放样始于周密的准备工作，这不仅是流程的开始，更是精度保障的基石。

是仪器的安置与检校。将徕卡TZ05稳固地架设在三脚架上，利用光学或激光对中器，使仪器中心精确对准地面测站点标志。精细调平管水准器，确保仪器处于绝对水平状态，这是所有角度和距离测量准确的先决条件。开机后，检查仪器的各项参数设置，如温度、气压改正，以及棱镜常数等，确保其与当前作业环境匹配。为仪器输入正确的仪器高，这个看似简单的步骤，直接关系到后续高程放样的准确性。

是数据的准备与导入。放样工作离不开坐标数据。通常需要将设计好的放样点坐标文件（可以是TXT、CSV或特定格式文件）提前导入到仪器的内存或连接的SD卡、U盘中。徕卡TZ05支持多种数据传输方式，操作非常便捷。在办公室完成数据核对与整理，能极大提升野外作业效率，避免在工地现场手忙脚乱地输入大量坐标。

是现场环境的勘察与规划。观察测站与后视点、以及待放样点区域的地形、通视情况。避开可能的遮挡物，规划合理的测站位置，以保证能够观测到所有必要的点位。准备好棱镜、对中杆、木桩、油漆等放样辅助工具和材料。充分的准备，能让后续的放样流程如行云流水般顺畅。

二、 核心起点：测站设置与定向

测站设置是放样工作的“定盘星”，其精度直接决定了整个放样成果的质量。这个过程的核心是建立仪器所在的局部坐标系与设计图纸所用坐标系之间的精确转换关系。

第一步是输入测站点信息。在仪器主菜单或测量程序中，进入“设站”功能。选择“已知点设站”模式，然后输入测站点的点号、三维坐标（N, E, Z或X, Y, H）以及仪器的当前高度。务必仔细核对输入的数字，一个数字的错误都可能导致所有放样点整体偏移。

第二步，也是至关重要的一步，是后视定向。输入后视点的点号或坐标。随后，将望远镜精确照准安置在后视点上的棱镜中心。使用仪器的照准和测量功能，通常按下“测量”键。仪器会根据测站点坐标、后视点坐标以及实测的水平方向值，自动计算出方位角，完成坐标系统的定向。屏幕上显示的定向残差或检查角差值，是评估设站精度的重要指标，应将其控制在允许范围内。

完成设站后，强烈建议进行已知点检核。测量另一个已知控制点的坐标，与已知值进行比对。如果差值在误差允许范围内，说明设站成功，坐标系已正确建立。这一步是防止错误、确保放样绝对精准的“安全带”，绝不能省略。

三、 实战放样：指引目标点现形

当坐标系稳稳建立，激动人心的放样环节便正式开启。徕卡TZ05的“放样”程序设计直观，引导清晰。

进入“程序”菜单下的“放样”功能。首先从已导入的点库中，选择需要放样的目标点。确认点号和坐标无误后，仪器界面会立即显示引导信息：通常包括当前视线方向与目标方向之间的水平角差值（dHR），以及测站点到当前棱镜位置与到目标点的水平距离差值（dHD）。

操作者指挥持棱镜的司镜员，根据dHR的提示，左右移动，直至dHR显示为0°00‘00“附近，这意味着望远镜的视线方向已对准了目标点的方向。然后，再根据dHD的提示，指挥司镜员沿此视线方向前进或后退。dHD为正值表示棱镜需要向仪器方向移动，负值则表示需要远离仪器。通过反复调整方向和距离，最终使dHR和dHD同时趋近于零。

当平面位置锁定后，仪器还会显示高程差值（dZ）。根据dZ的正负（通常正为填，负为挖），可以确定该点处的填挖高度。至此，一个点的三维位置便精确地标定在了实地，打上木桩或标记，即告完成。按“继续”键，可快速切换到下一个放样点，高效推进工作。

四、 进阶应用：参考线与参考弧

除了单点放样，在实际工程中，经常需要放样直线（如道路中线、管线）或曲线（如弯道、弧形建筑）。徕卡TZ05的“参考线”和“参考弧”功能，正是为此类任务量身打造的高效工具。

参考线功能允许你定义一条无限长的基线。通常需要两个已知点来定义这条线的起点和方向。一旦基线定义完成，仪器便可以计算并显示棱镜当前位置相对于该参考线的“纵向”和“横向”偏移量。纵向偏移表示沿基线方向的距离，横向偏移表示偏离基线的垂直距离。这使得放样道路桩号、管道位置变得异常直观，司镜员可以直接根据“横向偏移为0”的提示找到在线上的点，或根据固定的横向偏移值（如边桩距离）快速定位。

参考弧功能则用于曲线放样。通过定义圆弧的圆心、半径、起始角和终止角，可以建立一条参考圆弧。同样，仪器会实时显示当前位置相对于该弧线的纵向（沿弧长）和横向（径向）偏移。这对于桥梁曲线段、圆形建筑基础的放样至关重要。操作者无需计算曲线上每个点的独立坐标，系统自动引导，极大简化了复杂曲线的放样流程。

这些高级功能将TZ05从简单的点位复现工具，提升为处理线性工程和复杂几何形状的智能化平台，展现了其强大的工程适用性。

五、 精度保障与误差控制

追求极致精度是测量工作的灵魂。在徕卡TZ05放样过程中，多个环节需要严格把控以抑制误差。

仪器本身的精度是基础。TZ05拥有高精度的角度测量系统（如2秒级）和测距模块（如1mm+1.5ppm），但需要在操作中充分发挥其性能。照准目标时，要使用望远镜的精细调焦，消除视差，精确瞄准棱镜中心。在长距离测量时，记得正确设置大气改正参数。仪器的对中、整平误差会直接传递给所有观测结果，因此安置仪器时必须耐心细致。

人为操作与环境因素同样关键。棱镜杆的气泡要居中，确保棱镜高度量取准确并正确输入。在大风、高温抖动或空气湍流严重的气象条件下，测距精度会下降，应避免在极端天气进行高精度放样，或增加测回数取平均值。定期对仪器进行常规检校，包括视准轴误差、横轴误差、竖盘指标差的检查与校正，是保证仪器长期处于最佳工作状态的必要措施。

一个良好的作业习惯是“步步有检核”。从设站后的已知点检查，到放样过程中对已放样点的复测比对，都能及时发现问题，避免错误累积。利用TZ05的数据存储功能，保存完整的测量记录，便于追溯和复核。

六、 技巧锦囊与高效秘诀

掌握一些实用技巧，能让你的放样工作事半功倍，在野外应对各种情况更加从容。

利用“搜索”功能快速锁定目标。当司镜员大致位于目标点附近时，可以使用仪器的“点搜索”功能，仪器会指示棱镜所在位置与目标点的相对方向和距离，帮助快速初定位，尤其在不熟悉的地形中非常有用。

灵活运用“无棱镜”测距模式。TZ05具备一定的无棱镜测距能力（如500米）。在放样一些难以安置棱镜的点位（如墙角、桥墩侧面）或进行粗略定位、地形测绘时，此模式能提供极大便利。但需注意，无棱镜模式对物体表面材质和入射角有要求，且精度通常略低于棱镜模式，重要点位仍建议使用棱镜。

善用数据管理与传输。一次外业可能涉及成百上千个点。学会在仪器上创建和管理多个作业文件，按项目或日期分类存储。外业结束后，及时通过U盘、SD卡或数据线将数据导出备份，并导入到电脑上的专业软件中进行处理、成图和报告生成。养成规范的数据管理习惯，是专业测量员的标志。

保持与司镜员清晰、高效的沟通。约定简单明确的口令和手势，特别是在嘈杂的工地环境中。良好的团队配合，是提高放样速度和精度的无形助推器。
