在工程测量的精密世界里，将图纸上的坐标点准确地“复刻”到广袤的大地上，是一场与毫米级误差的无声较量。徕卡全站仪，作为这场较量中的顶级装备，其TS60与TS09型号更是测量员手中信赖的利器。它们不仅代表着硬件的可靠，更搭载了智能化的机载程序，让复杂的道路、建筑放样变得条理清晰。本文将深入剖析徕卡TS60与TS09全站仪的放样操作步骤，揭开高精度施工放样的神秘面纱，带你领略从仪器架设到点位标定的完整艺术。

一、战前筹备：数据与仪器的交响

任何成功的放样作业都始于周密的准备。对于TS60和TS09而言，这不仅仅是打开仪器箱那么简单。测量员必须如同指挥官审视地图一般，确认所有控制点和待放样点的坐标数据，确保这些数字与施工现场的实际位置一一对应，任何数据差错都可能导致整个测站的失败。

接着是仪器的物理准备。选择通视条件良好、稳固的测站点架设三脚架，通过脚螺旋粗平，再利用电子气泡或管水准器进行精密整平，确保仪器水平误差达到极小值。量取并准确输入仪器高，这个细微的数值直接影响后续所有高程测量的精度。另一端的后视点，则需要架设对中杆与棱镜，同样需要精确量取棱镜高。这一系列的准备工作，是为后续的精确测量奠定不可动摇的基石。

二、建立阵地：设站与定向的精髓

设站定向是赋予全站仪“方向感”和“位置感”的关键步骤。以常用的坐标定向法为例，操作流程具有高度的一致性。开机进入主菜单后，选择“程序”或“测量”功能，进入“设站”选项。首先设置测站：选择“坐标定向”，输入测站点号（或直接输入其N/E/Z三维坐标），并确认仪器高。

随后，设置后视点：输入后视点的点号或坐标。需要通过望远镜目镜精确照准后视点棱镜的中心，确保十字丝严格对准。完成后，执行“测存”和“计算”操作。至关重要的校验环节紧接着到来：设站完成后，应实测后视点坐标，与已知坐标比对，确保平面与高程误差均在允许限差之内。这一步校验是防止错误扩散的唯一防火墙。

三、核心攻击：坐标放样的实战操作

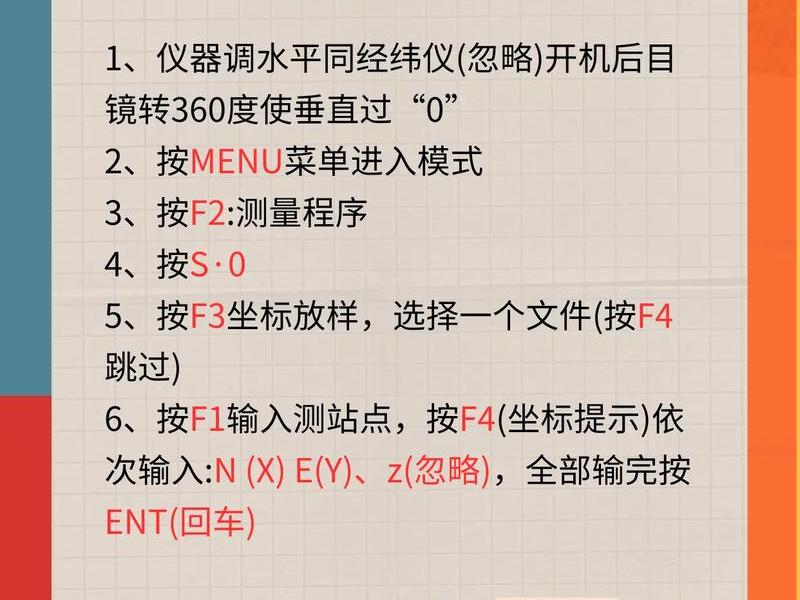

当测站稳固建立，真正的放样战斗便打响了。进入“放样”程序，选择“坐标放样”模式。可以输入待放样点的点号或直接输入其设计坐标。确认后，全站仪屏幕会实时显示当前棱镜位置与目标点位的偏差值，通常以ΔX（左右偏差）、ΔY（前后偏差）和ΔZ（高差）的形式呈现。

持镜员根据屏幕上的箭头指示或偏差数值，前后左右移动棱镜。当水平角偏差接近零时，意味着棱镜已位于正确的方向线上。然后，根据距离偏差继续移动，直至平面偏差均趋近于零。对于高程要求严格的点，还需调整棱镜高度，使ΔZ也满足精度要求。TS60等高端型号可能提供更直观的图形引导和自动跟踪功能，进一步提升找点效率。

四、高阶战术：线放样与自由设站

除了单点坐标放样，面对道路、管线等线状工程，线放样功能能极大提升效率。以TS60为例，用户可在“放样”菜单中选择“放样到线”功能。首先需要定义一条基准线，可以通过输入起点和终点的坐标来创建。随后，在放样模式下，仪器不仅会显示点到线的垂直偏距，还会显示沿线路方向的里程桩号，使持镜员能快速定位到线路上的任意设计点位。

在控制点不便直接架设仪器的复杂场地，自由设站（后方交会） 功能便展现出强大灵活性。通过在未知点上架设仪器，观测两个或以上已知点，仪器即可自动解算出测站点的坐标。TS60和TS09均支持此功能，这为在通视条件受限或已知点不易到达的区域的快速建站提供了完美解决方案。

五、环境博弈与精度保障

测量放样并非在真空中进行，必须与环境博弈。强光直射会影响屏幕读数和照准，建议加装遮光罩或在早晚光线柔和时作业。温度与气压的变化会影响光波的折射率，进而影响测距精度，新型号仪器通常具备气象改正输入或自动感应功能，务必正确设置。

棱镜常数是另一个易被忽视的关键参数。使用圆棱镜通常需要设置为-30mm（具体以棱镜标识为准），而使用反射片或免棱镜模式时则设为0。设站完成后，对多个已知点进行复核测量，是验证整体测站精度、发现粗差的必要手段。严谨的测量员绝不会跳过这一步。

六、从熟练到精通：效率优化艺术

掌握基本步骤后，向着“快、准、稳”的精通境界迈进，需要更多技巧。对于需要连续放样多个点位的情况，可以提前在仪器中创建或导入放样点列表，进行连续作业，避免反复输入。利用仪器的“跟踪”模式，可以在棱镜大幅移动时快速锁定方向，接近目标后再切换为“精测”模式进行最终定位。

数据管理同样重要。定期将测量数据导出备份，并统一命名规范，能为后续的内业处理和工程验收省去大量麻烦。每一次作业后的仪器清洁、电池保养，则是确保这位“无声战友”始终处于最佳状态的日常礼仪。
