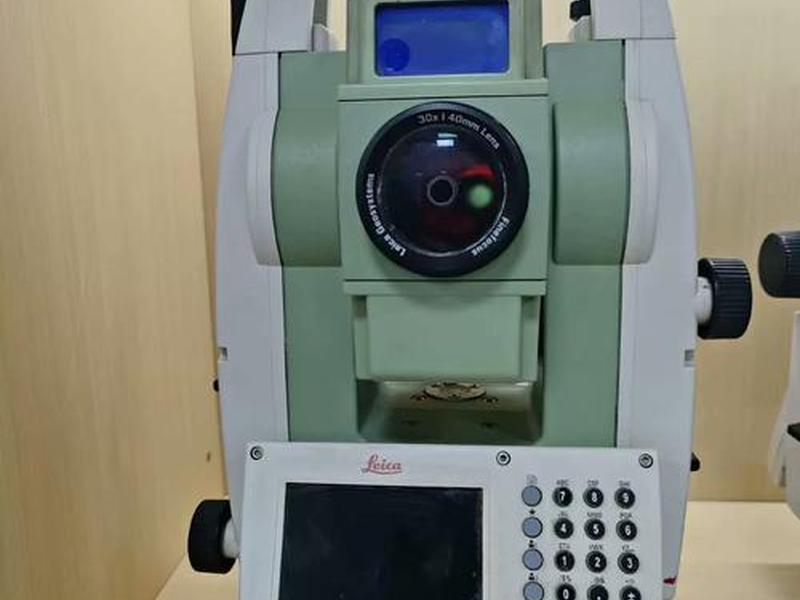

在建筑工地、道路桥梁、城市规划的宏大画卷上，每一个精确的点位都是构建现实的基石。对于工程测量员而言，将图纸上的坐标精准“复刻”到实地，是一门融合了技术、耐心与智慧的艺术。而徕卡TS09Plus全站仪，正是完成这一“空间魔法”的核心利器。本文将深入剖析徕卡TS09Plus全站仪坐标放样的详细步骤，从准备工作到精准实操，为您揭开高效、精准施工放样的神秘面纱，助您掌握这项将数字蓝图转化为实体世界的核心技能。

准备工作与仪器架设

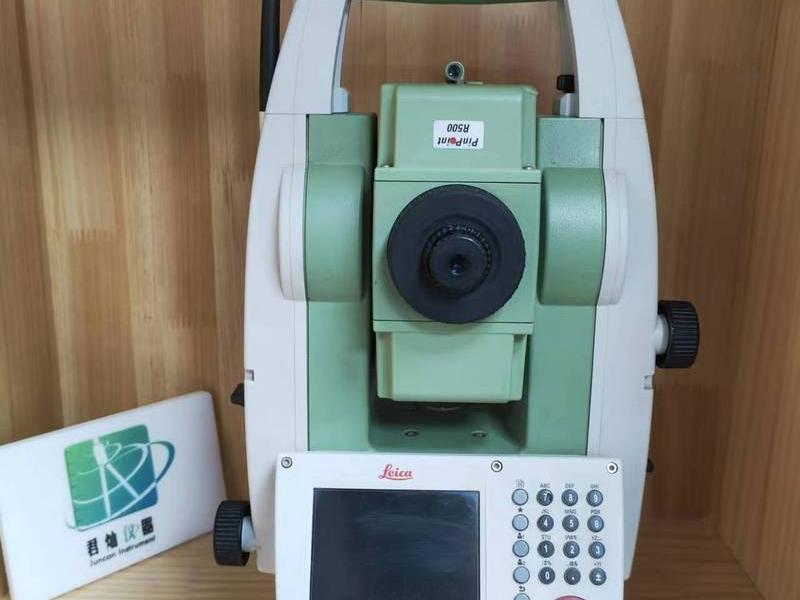

成功的放样始于万全的准备。在开启TS09Plus电源之前，必须完成一系列精密的前置工作。确保您已获取并核对了所有必要的坐标数据，包括测站点、后视点以及待放样点的理论坐标。这些数据是放样工作的灵魂，任何细微的差错都可能导致后续全盘皆误。检查并清点所需工具：徕卡TS09Plus全站仪主机、稳固的三角架、对中杆、棱镜以及配套的电池和数据线。

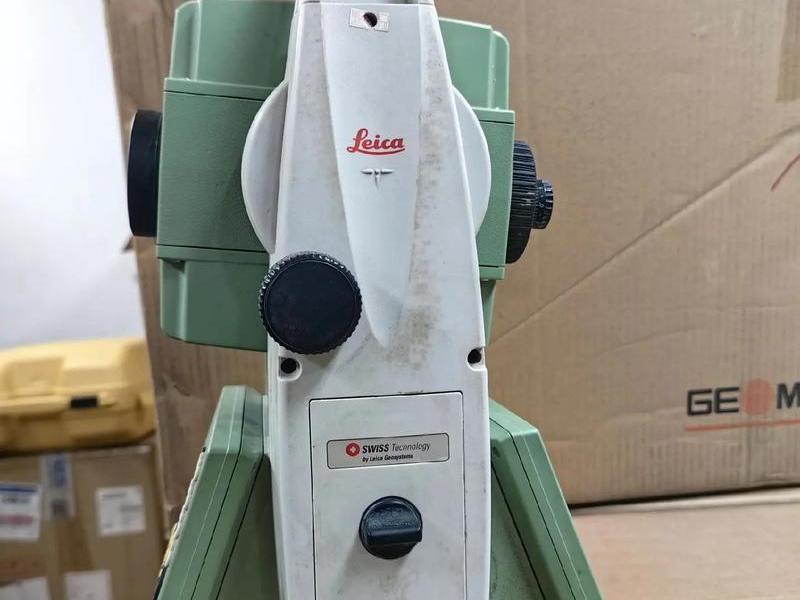

现场架设是第一个实战环节。在预设的测站点位上，展开三角架并粗略整平，高度应调整至适合操作者观测。然后，小心地将全站仪安装到基座上并旋紧中心连接螺旋。接下来进行精密对中与整平：通过光学对点器或激光对点器，使仪器的中心与地面标志点严格对齐；随后调节三个脚螺旋，使电子气泡精确居中。这一步骤至关重要，它是建立整个测量坐标系的基础。别忘记量取并记录仪器高，即从测站点标志到仪器横轴中心的垂直距离。

坐标定向与设站

设站，是为全站仪赋予“方向感”和“位置感”的关键步骤。开启TS09Plus，进入主菜单，选择“程序”或“测量”模式，然后找到“设站”功能。系统通常会提供多种设站方法，其中最常用、最可靠的是“坐标定向法”。

选择“坐标定向”后，首先需要输入测站点信息。您可以按点号调用已存储的数据，若文件中没有，则选择手动输入坐标（F3键）。依次准确输入测站点的N（X）、E（Y）和Z（H）坐标值，并确认仪器高。接下来，进入后视点设置。同样输入或调用后视点的坐标数据。仪器会计算出理论上的后视方位角。

需要一名助手在后视点架设对中杆和棱镜，并量取棱镜高输入仪器。测量员通过望远镜瞄准棱镜中心，精确照准后，选择“测存”或类似功能。仪器会测量并计算当前后视点的实测坐标。这一步的精髓在于“校核”：务必对比屏幕显示的实测坐标与已知的后视点理论坐标。两者在平面和高程上的差值应在允许的限差范围内（通常为毫米级）。只有校核无误，才意味着仪器已经建立了一个正确、可靠的测量坐标系，设站宣告成功。这是所有后续放样工作精准无误的根本保证。

坐标放样实操流程

设站完成后，便可进入激动人心的核心环节——坐标放样。在程序菜单中选择“放样”功能。系统会提示您选择放样点。您可以直接输入待放样点的点号，如果点号不存在于当前作业中，则选择手动输入坐标（F3键），依次输入该点的N、E、Z坐标。

输入完成后，仪器屏幕会进入放样引导界面。助手持棱镜杆立于大致预估的点位附近。屏幕上通常会显示几种引导信息：角度偏差（dHR）、距离偏差（dHD）和高程偏差（dZ）。测量员通过望远镜找到棱镜，并指挥助手移动。

首先调整方向：观察角度偏差dHR，指挥助手左右移动棱镜，直至dHR显示为0°00‘00“或接近零。这表示棱镜已经位于正确的方向线上。然后调整距离：观察距离偏差dHD，正数表示棱镜需要向仪器方向移动，负数则表示需要远离仪器。指挥助手沿方向线前后移动，直至dHD也接近零。

最后是高程定位：观察高程偏差dZ，正数表示该处需要“挖方”，负数则表示需要“填方”。通过上下调整棱镜杆的高度或标记出填挖深度，使dZ归零。当dHR、dHD、dZ三者均显示为零或小于限差时，棱镜对中点所在的平面位置和高度，即为需要放样的精确点位。在此处打下木桩、钉上钉子或喷漆标记，一个点的放样便大功告成。按“继续”键，即可开始下一个点的放样流程。

多种放样方法与技巧

徕卡TS09Plus的强大之处在于其提供了多样化的放样方法，以适应不同的现场条件和效率需求。除了上述最基础的坐标放样法，熟练的测量员还应掌握其他几种利器。

极坐标放样法：当已知放样点相对于测站的距离和方位角时，可以使用此方法。直接输入距离和水平角，仪器会引导您找到目标点。这在处理一些规则图形或已知相对关系的点位时非常高效。

偏距放样法（纵横向放样）：此方法适用于在已知基线或轴线附近放样点位。您可以设定一条基线（如两点连线），然后输入相对于该基线的纵向偏移量和横向偏移量，仪器便能快速计算出目标点位置并引导放样。这在道路中线放样、管道铺设等线性工程中应用极广。

后方交会设站与放样：这是应对复杂地形的一把“”。当测站点无法直接架设在已知点上，但可以通视两个以上已知点时，便可以使用后方交会法。仪器通过测量多个已知点的角度和距离，自动解算出测站自身的精确坐标，从而完成设站。这在控制点不通视或测站点位受限的场合，具有无可替代的价值。掌握这些不同的方法，能让您在各种复杂施工现场都游刃有余。

精度保障与误差控制

测量放样，精度是生命线。要确保徕卡TS09Plus发挥其最佳性能，必须贯穿全程的精度控制意识。在设站环节，后视检查的差值必须严格审视，任何超限都必须重新设站，不可将就。对中、整平的细微偏差，在长距离放样中会被急剧放大。

在放样过程中，要密切关注屏幕显示的残差值。除了追求dHR、dHD、dZ归零，还要理解其变化规律。指挥助手移动时，应采用“先粗后精”的原则：先大范围移动到大致区域，再精细调整。对于重要点位，应进行往返测或多次测设，通过取平均位置来消除偶然误差。大气折光、仪器常数、棱镜常数等系统误差源也应定期检定和修正。

尤为重要的是，要养成实时记录和复核的习惯。每放样一个点，最好能用全站仪的“测量”功能复测一下该点的坐标，与理论值进行比对。这种“放样-复核”的闭环工作流程，是杜绝错误、保障工程质量的终极防火墙。记住，测量上没有“差不多”，每一个毫米的精度，都凝聚着责任与匠心。

高级功能与效率提升

现代智能全站仪早已超越了简单的角度和距离测量。深入挖掘TS09Plus的高级功能，能极大提升外业效率。例如，利用其“搜索”功能，可以快速在内存作业中查找并调用成千上万个已知点，避免手动输入的繁琐与错误。

其“道路放样”或“线路计算”功能更是工程测量的神器。提前将道路的中线、边线、边坡等设计参数输入仪器，在现场，您只需输入桩号和偏距，仪器便能自动计算出该点的三维坐标并引导放样，实现了从“逐点计算”到“即输即放”的飞跃。

熟练使用编码、属性功能，为放样的点赋予丰富的描述信息（如“角桩”、“轴线点”、“高程点”等），在后期的内业数据处理和成图时优势明显。将仪器与专业手簿或控制器连接，运行功能更强大的专业测量软件，可以实现完全自动化的引导放样、数据采集和成果管理。拥抱这些智能化工具，意味着您将从重复性劳动中解放出来，将更多精力投入到质量控制和技术决策中。
