在当今精密工程与数字建造的时代，你是否曾仰望高耸入云的摩天大楼，或惊叹于蜿蜒千里的高铁线路，并好奇它们是如何被精准“定位”于地球之上的？这一切的背后，离不开一位沉默而强大的“测绘艺术家”——全站仪。它集光、机、电于一体，是现代测量领域的核心装备。本文将为你献上一份详尽的《全站仪零基础教程》，无论你是测绘新人、工程学子，还是对测量技术充满好奇的探索者，都将引领你从懵懂入门，一步步揭开全站仪操作的神秘面纱，掌握这把打开空间数据宝库的“金钥匙”。

一、初识神器：结构与核心原理

全站仪，全称为全站型电子速测仪，绝非冰冷的金属盒子，而是一个高度集成的智能测量系统。它的身躯主要由几大部分构成：提供稳定支撑的基座与三脚架、如同人眼般精确瞄准的望远镜、分别掌管水平与垂直角度测量的双轴度盘、负责发射与接收信号以测定距离的测距模块，以及充当“大脑”的微处理器与显示屏。

其工作的核心原理，堪称古典三角测量学与现代电子技术的完美联姻。简单来说，它通过望远镜精确瞄准目标点上的棱镜，发射出激光或红外信号，测量信号往返的时间或相位差，从而计算出仪器到目标的斜距。仪器内部的编码器会同步记录下望远镜指向的水平角与竖直角。当这“两角一距”的数据被获取后，仪器内置的“大脑”便会依据严密的三角函数公式，瞬间解算出目标点的三维空间坐标（X, Y, Z）或高差、平距等所需信息。

理解这一基础原理，是驾驭全站仪的第一步。这就像理解了汽车的发动机与传动系统，才能更好地驾驶它去往目的地。现代全站仪更是融合了自动目标识别、激光对点、数据蓝牙传输等先进功能，但其测量的数学根基，始终源于这一经典的空间几何关系。

二、实战启航：架设、对中与整平

任何精湛的测量，都始于一个稳固而精确的起点。全站仪的架设、对中与整平，是测量作业中至关重要的“奠基仪式”，直接决定了后续所有数据的可靠性。这个过程需要耐心与细致。

选择坚实、稳定的地面展开三脚架，将仪器通过中心连接螺旋牢固安装于脚架平台上。随后，进入“对中”环节：通过光学对点器或更便捷的激光对点器，调整三脚架腿的位置，使仪器的竖轴中心精确对准地面控制点的标志中心。这一步是为了保证仪器的空间位置与已知坐标点一致。

紧接着是“整平”。通过调节三个脚螺旋，观察圆水准气泡，使其大致居中，完成粗平。然后，转动照准部，使管状水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，使气泡居中；再将照准部旋转90°，调节第三个脚螺旋，使气泡再次居中。如此反复一两次，直至仪器旋转至任何方向，长气泡均严格居中。对中与整平相互影响，需交替微调，最终达到“既中对又平”的理想状态。一个精确的起点，是收获精准数据的前提。

三、核心操作：角度与距离测量

掌握基本架设后，便进入了全站仪最核心的测量功能：角度测量与距离测量。这是获取原始观测数据的基本功。

角度测量通常包括水平角与竖直角。在角度测量模式下，照准第一个目标A，通常可以设置其水平方向读数为零（置零），作为起始方向。然后转动照准部，精确瞄准第二个目标B，此时显示屏上显示的读数便是这两个方向之间的水平夹角。竖直角测量则反映了视线与水平面之间的夹角，对于计算高差至关重要。测量时，需确保十字丝横丝精确切准目标特定位置。

距离测量则依赖于合作目标——棱镜。在测距前，必须在仪器中输入正确的棱镜常数（如0或-30mm等，因棱镜型号而异）以及当前的气温、气压值（用于大气折射改正）。照准棱镜中心后，启动距离测量键，仪器会发射信号并接收返回信号，经过计算，屏幕上会清晰地显示出斜距（直接测量值）、平距（水平投影距离）和高差。现代全站仪通常提供精测、跟踪、粗测等多种测距模式，以适应放样、地形点采集等不同作业需求。

四、进阶应用：坐标测量与施工放样

当角度和距离测量技能纯熟后，全站仪的威力才真正显现——坐标测量与施工放样。这是将图纸上的设计精准“投射”到现实世界，或将地面上的点精确“翻译”成坐标数据的关键。

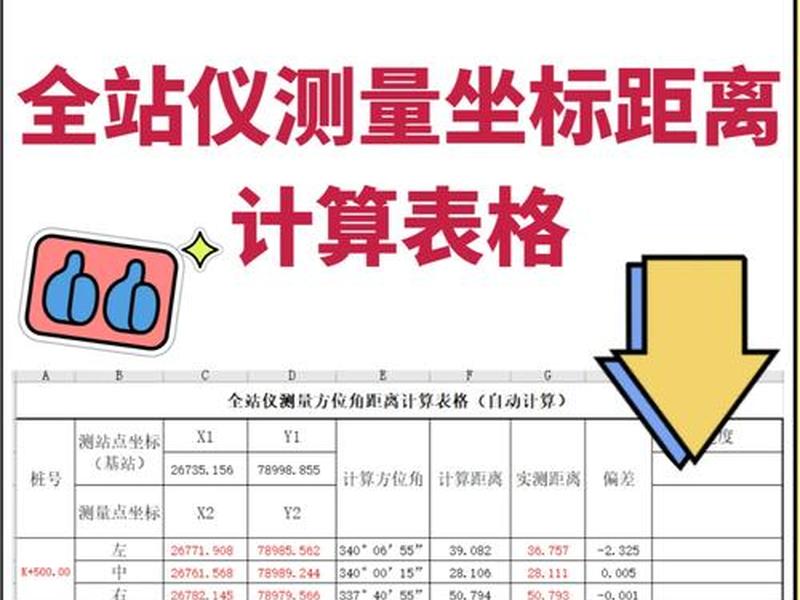

进行坐标测量前，需要先“设站”。即在仪器中输入测站点的已知三维坐标（N, E, Z或X, Y, H）和仪器高。然后进行“定向”：输入后视点的坐标，或直接输入后视方向的方位角，并照准后视点确认。完成这两步，全站仪就建立了一个以测站为原点的局部坐标系。此后，只要照准任意一个待测点上的棱镜，按下坐标测量键，仪器便能瞬间解算并显示出该点的三维坐标，实现了从“观测值”到“坐标成果”的自动化飞跃。

施工放样则是上述过程的逆运算，是工程建设中最常使用的功能。将设计好的待放样点坐标输入仪器，全站仪会实时计算并显示当前棱镜位置与设计位置的偏差（如dHD：水平距离偏差；dZ：高差偏差）。测量员根据屏幕指引，前后左右、上下移动棱镜，直至所有偏差归零，此时棱镜所在的位置，便是设计点在实际地面的精确位置。这个过程仿佛在现实世界中“打印”图纸，是桥梁桩位、建筑轴线、道路中线得以精确落地的技术保障。

五、数据流转：记录、管理与传输

高效的数据管理，是现代测量作业流畅进行的“神经中枢”。全站仪不仅是数据采集器，也是临时的数据存储中心。

测量过程中，所有观测数据（角度、距离、坐标）都可以实时保存在仪器内部存储器或插入的SD卡中。许多仪器支持按项目或日期创建文件，方便分类管理。关键在于，要养成及时、规范记录的习惯，并为数据文件赋予清晰易懂的名称，避免后期处理的混乱。

作业完成后，需要通过数据线、蓝牙或Wi-Fi等方式，将仪器中的数据安全传输到计算机。利用配套的专业软件（如各种成图软件、数据处理软件），可以对原始数据进行编辑、计算、平差和格式转换，最终生成所需的成果表格、数字地形图或放样报告。顺畅的数据流，确保了从野外采集到室内成图的完整链条不断裂，极大地提升了整体作业效率。

六、精心呵护：维护与常见故障排除

全站仪是精密的电子光学仪器，其长期稳定性和测量精度离不开日常的精心维护与正确的故障应对。

日常维护保养包括：使用后用于净软布擦拭镜头和机身，避免灰尘、水汽侵蚀；轻拿轻放，运输时置于专用箱内，防止剧烈震动；避免长时间暴露在高温、高湿或极寒环境中；定期检查电池电量，使用原装或认证充电器；长期不用时，取出电池，并将仪器存放于干燥阴凉处。

遇到常见问题时需冷静判断。例如，如果测量距离异常或无法测距，应检查棱镜是否对准、大气改正值设置是否正确、镜面是否洁净。如果角度测量值跳动大，可能是仪器未严格整平，或附近有强震动源。坐标计算结果错误，则需复核测站坐标、后视方位角及仪器高、棱镜高是否输入正确。掌握这些基本的排查思路，能帮助你在野外快速解决大多数小问题，保障测量任务顺利进行。
