在波澜壮阔的现代工程建设画卷中，每一座拔地而起的摩天大楼，每一条蜿蜒延伸的高速公路，其生命起点都源于测量放样那毫米级的精准定位。全站仪，作为工程测量的“智慧之眼”，其设站与放样设置，正是将图纸上的冰冷坐标转化为大地上鲜活坐标点的核心魔法。这个过程，远非简单的仪器操作，而是一场融合了几何、光学、电子与实战经验的精密舞蹈。掌握全站仪设站放样的精髓，意味着掌握了赋予建筑以精确骨骼、赋予工程以可靠灵魂的关键钥匙。本文将深入剖析这一过程的各个环节，为您揭开从架设仪器到精准放样的完整奥秘。

一、 建站奠基：稳固精准的测量原点

全站仪测量的一切精度，都始于一个稳固且准确的测站。建站不仅是架设仪器，更是为整个测量世界建立唯一的、可靠的坐标系原点。

是严苛的现场选址与设备检校。选择测站点时，需视野开阔，通视条件良好，能观测到尽可能多的后视点与待放样点区域。必须避开强电磁干扰源和震动源，确保仪器稳定。开机前，如同战士检查，必须对全站仪进行基本检校：检查光学对点器或激光对点器是否准确，检查圆水准器和管水准器是否灵敏，确认电池电量充足。这些前置步骤，是杜绝误差从源头滋生的第一道防线。

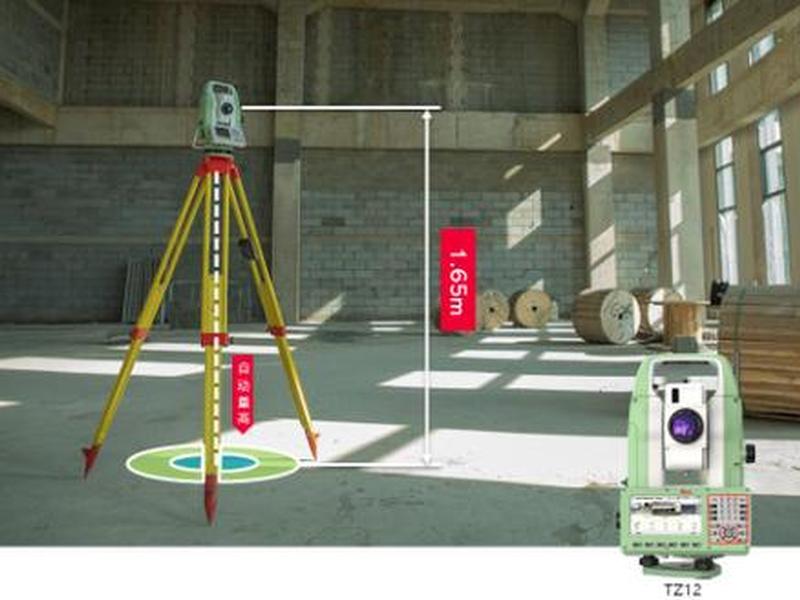

接着，进入严谨的对中整平流程。这是建站的核心技术环节。通过移动三脚架架腿，使对中器中心初步对准地面测点标志；然后通过调节三脚架架腿长度，使圆水准器气泡大致居中，完成粗平。精平则需运用脚螺旋，遵循“先平行，后垂直”的原则，反复调整使长水准管气泡严格居中。精平过程中，需不时检查对中点是否偏移，若有偏移则需松开中心连接螺旋轻微平移仪器底座，直至对中与整平同时达到最佳状态。这个过程需要耐心与手感，是测量员基本功的集中体现。

是赋予测站“身份”的定向操作。整平对中后，需输入测站点的三维坐标（N, E, Z或X, Y, H）。随后，瞄准另一个已知坐标点作为后视点，输入其后视坐标或直接输入后视方位角。照准后视点并进行测量或确认，仪器内部便完成了定向计算，建立了以测站点为原点的施工坐标系。全站仪就如同拥有了“地图”和“指南针”，能够准确计算出空间任意一点相对于自身的位置关系。许多高精度项目还会要求测量第三个已知点进行检核，以确保设站万无一失。

二、 数据灌注：从蓝图到数字的转化

设站完成，相当于搭建好了舞台。接下来，便是将设计蓝图上的信息，转化为全站仪能够识别和执行的数字指令，这个过程是放样的灵魂前奏。

核心任务是坐标数据的准备与输入。放样的依据来源于设计图纸，通常是以电子版CAD文件或纸质图纸的形式存在。测量员需要从中精确提取待放样点（如轴线交点、桩位中心、轮廓拐点等）的设计坐标。这些坐标必须与测站建立的坐标系系统一。在输入方式上，现代全站仪提供了极大的便利：可以通过数据线将预先在电脑上整理好的坐标文件直接导入仪器内存；也可以在现场通过仪器键盘手动逐个输入。对于复杂的放样任务，提前导入文件能极大提高效率并减少输入错误。

面对不同的现场条件，需要灵活运用多种放样模式。最常用的是“坐标放样”模式，直接输入待放样点的N、E、Z坐标，仪器会自动计算并引导至该点。当缺乏足够的已知控制点时，“后方交会法”便成为救命稻草。通过在未知点架设仪器，观测两个或以上已知点的方向和距离，仪器可反向解算出测站自身的坐标，从而完成设站，特别适用于通视条件困难或控制点不便到达的区域。对于直线、圆弧等规则形体的放样，许多全站仪还内置了“直线放样”、“参考线放样”等专用程序，通过测量现场已有的两个特征点来建立一条假定基线，再根据设计距离偏移量自动计算放样点坐标，极大地简化了与既有建筑物保持平行、垂直或特定距离关系的放样工作。

数据的复核与检查是杜绝重大错误的保险栓。在开始大规模放样前，通常会在现场选择一到两个位置明确、易于辨认的点，用全站仪测量其坐标，与设计坐标进行比对验证。检查输入仪器内的测站点、后视点坐标是否与原始资料完全一致。这个“先测后放”的步骤，虽然看似繁琐，却能有效避免因数据错误导致的整体性偏差，是专业测量工作中不可或缺的质量控制环节。

三、 实战引导：指挥棱镜的定位之舞

数据准备就绪，放样便进入最激动人心的实战阶段——指挥棱镜员在实地找到那个理论上的“点”。这是一个动态的、人机协作的寻宝过程。

仪器操作员首先进入放样程序，调取或输入第一个待放样点。全站仪屏幕会显示两个关键引导参数：dHR（水平角差值）和dHD（水平距离差值）。dHR指示了当前望远镜视线方向与目标点方向的水平角偏差。操作员缓慢转动照准部，使dHR的数值趋于零。当dHR显示为0°00‘00“时，意味着望远镜的视线已经精确指向了目标点所在的方向线。可以锁定水平制动螺旋，通过微动螺旋进行精确调整。

方向锁定后，通过对讲机指挥持棱镜的助手，沿着仪器视线的方向前后移动。操作员观察dHD值的变化：若dHD为正值，表示棱镜当前位置离仪器太近，需要向远离仪器的方向移动；若为负值，则表示棱镜太远，需要向仪器方向移动。这个过程如同玩一个“冷热”游戏，仪器屏幕上的数字就是最精确的提示。助手在指挥下逐步移动，直到dHD的绝对值变得越来越小。

当dHR和dHD都显示为零或接近零的极小值时（通常会在一定容差范围内，如2mm以内），表明棱镜中心已经非常接近理论上的放样点平面位置。操作员可指挥助手在地面做出初步标记。为了达到最高精度，应切换到精测模式进行最终确认。精测模式下，仪器会进行多次测距取平均值，最终确认点位。对于高程放样，还需关注dZ（高差差值）的值，通过指挥助手升高或降低棱镜杆，直至dZ为零，从而确定点的设计高程。一个点放样完成后，打桩或撒灰线标记，然后从容进行下一个点的放样。

四、 精度掌控：误差分析与应对策略

追求极致精度是测量工作的永恒主题。全站仪放样中的误差来源复杂，理解并控制它们，是区別于普通操作与专业技艺的分水岭。

误差是一个系统工程，来源于仪器、环境、操作和计算多个层面。仪器误差包括轴系误差（视准轴误差、横轴误差、竖轴误差）、测距常数误差、度盘分划误差等，这些需要通过定期检定和校正来削弱。环境误差不容小觑：大气折射会导致光线弯曲，影响测距和测角精度，尤其在长距离或温差大的情况下；温度和气压变化直接影响电磁波测距的速度，现代全站仪虽能输入参数进行修正，但剧烈的天气变化仍需警惕。强光、雾气、烟雾会降低照准精度。

人为操作误差是最常见也最可控的环节。对中误差、整平误差、目标照准误差是三大主要来源。提高对中精度，除了认真操作，在精度要求极高的场合可使用强制对中装置。整平务必在互相垂直的两个方向上都严格居中。照准时，应尽量瞄准棱镜或觇牌的中心，对于免棱镜模式，则要确保激光点打在目标面的正确位置，避免“飞点”。棱镜杆的圆气泡是否居中、棱镜常数设置是否正确，都直接影响最终结果。

先进的作业方法与严谨的流程是精度保障的最后防线。采用“盘左盘右”观测取平均值的方法，可以消除视准轴误差和横轴误差的影响。对于关键点位，进行多次设站、从不同控制点进行放样复核，是发现粗差、提高可靠性的有效手段。建立完整的测量记录，包括设站信息、观测数据、气象条件、操作人员等，便于问题追溯和质量控制。记住，没有绝对的无误差，只有通过严谨流程将误差控制在允许范围内的合格成果。

五、 场景应用：复杂环境下的灵活变通

现实工程现场 rarely 是理想化的平坦空地。面对复杂地形、密集障碍或特殊要求，测量员需要化身战术家，灵活运用各种设站放样技巧。

在通视条件极差的丛林、巷道或建筑内部，“后方交会法”大显身手。它允许仪器自由架设在方便工作的任何位置，只需能观测到两个以上已知点即可。这种方法解放了对测站位置的限制，但要求已知点本身精度高，且交会角度不宜过小或过大（通常在30°-150°之间为佳），以保障解算的稳定性。计算后务必用第三个已知点进行检核，确认残差在允许范围内。

当需要放样的是一条很长的直线（如道路中心线）或与现有建筑物保持固定间距的平行线时，“任意设站直线放样法”极为高效。无需已知控制点坐标，只需在通视良好的任意位置架站，测量建筑物上两个特征点，即可建立临时坐标系，并快速计算出平行线的各点坐标进行放样。这种方法将复杂的坐标换算交给仪器完成，现场适应性强，在房建、市政工程中应用广泛。

对于大型曲面结构（如体育场看台、异形幕墙）或需要精确高程的场地平整（如机场跑道、广场），三维坐标放样成为必然选择。全站仪需同时精确控制点的平面位置（N, E）和高程（Z）。除了平面引导的dHR和dHD，dZ的引导同样重要。可能需要专门的高程放样模式，或指挥助手在接近平面位置后，专门调整棱镜高度直至dZ为零。这种全方位、立体的放样，是对仪器性能和人员技术的综合考验。

六、 维护与演进：保障与展望

工欲善其事，必先利其器。全站仪是精密的光电仪器，其性能的稳定是放样工作顺利进行的物质基础。

日常的维护保养至关重要。运输过程中必须使用专用的仪器箱，防震防撞。野外作业时，应避免阳光直射镜头，防止雨淋，不用时及时盖上镜头盖。每天收工后，用软毛刷和吹气球清洁仪器表面的灰尘，用专用的擦镜纸轻轻擦拭镜头。长期存放前，应取出电池，并将仪器置于干燥、阴凉的环境中。定期（通常每年一次）将仪器送至有资质的检定机构进行全面的检定与校正，确保各项指标符合精度要求。这是对数据负责，也是对工程负责。

技术的浪潮从未停歇。当前，带有自动目标识别与照准（ATR） 功能的全站仪已逐渐普及，它能自动寻找并锁定棱镜，极大降低了人工照准的劳动强度和误差。超站仪集成了全站仪与GNSS接收机，在开阔地带可直接通过卫星定位快速设站，无缝切换至全站仪模式进行精细放样。而测量机器人更是实现了全自动的搜索、照准、测量与跟踪，适用于变形监测等高频率重复测量任务。这些智能装备正在重塑测量放样的工作模式。

展望未来，全站仪设站放样将与BIM（建筑信息模型）、实景三维、物联网更深地融合。设计坐标可直接从BIM模型中提取并无线传输至仪器；放样结果可实时反馈回模型，形成“设计-施工-检验”的闭环。无人机倾斜摄影生成的高精度实景模型，可为复杂区域的设站点选择和后视点寻找提供直观参考。测量，正从一门独立的技艺，演进为数字化建造流程中智能、在线、协同的关键一环。
