在传统测量作业中，测量员常常面临一个棘手的困境：已知的控制点或被障碍物遮挡，或因地形限制无法直接架设仪器。每一次艰难的迁站、每一次无奈的重新布线，都在消耗着宝贵的时间与人力。一种名为“全站仪自由设站法”的技术，正以其颠覆性的思维，为测绘工作带来前所未有的自由与高效。它究竟是何方神圣？其核心原理又如何赋予测量人员“任意点开局”的神奇能力？本文将深入剖析这一技术的奥秘，带您领略现代测量科技的魅力。

自由设站法的核心定义

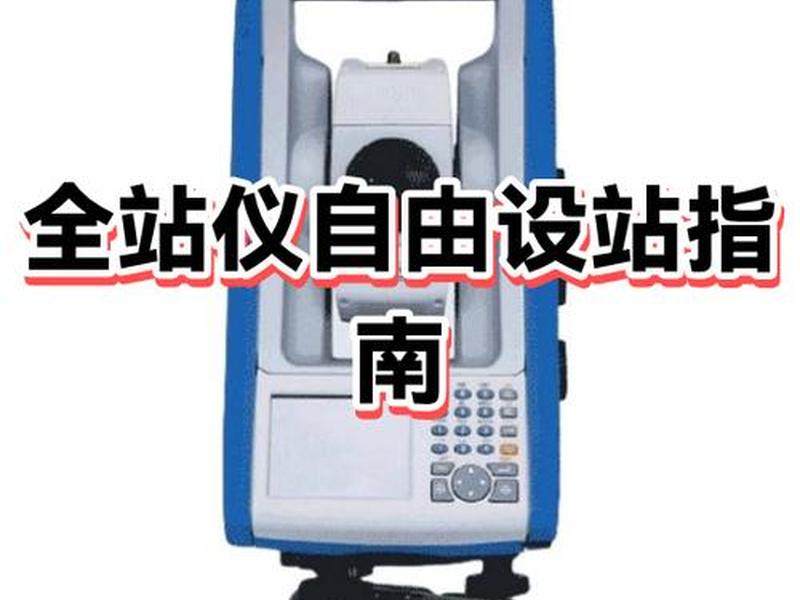

全站仪自由设站法，本质是一种基于后方交会原理的精密坐标定位技术。它打破了必须在已知控制点上架设仪器的传统枷锁，允许测量员根据现场情况，在任意与待测点及多个已知控制点通视的便利位置架设全站仪。其根本目的在于，通过观测设站点到至少两个已知坐标控制点的角度和距离，反算出测站点自身的精确坐标，从而完成测量系统的定向与建立。

这种方法之所以被称为“自由”，其精髓就在于对测站位置选择的解放。测量人员无需再受制于有限且可能位置不佳的已知点，可以主动选择视野开阔、便于操作、能高效覆盖所有待测目标的最佳位置。这种灵活性在施工现场环境复杂、通视条件差的场景下，价值尤为凸显。它不仅仅是一种技术操作，更是一种工作思维的解放，将测量从“点对点”的固定模式，升级为“面到面”的灵动覆盖。

从数学原理上看，自由设站法是一个典型的空间几何反算问题。仪器在未知点P架设，观测已知点A、B的方向与距离，获取水平角∠APB和边长PA、PB。利用这些观测值，结合A、B两点的已知坐标，通过严密的边角后方交会计算模型，即可唯一确定P点的平面坐标。若有更多已知点参与观测，则可通过最小二乘法进行平差，进一步提高测站点的定位精度与可靠性。

后方交会的数学基石

自由设站法的理论根基深植于测绘学经典的后方交会原理。后方交会，是指在待定点上安置仪器，通过观测多个已知点的方向或边角关系，来确定待定点自身位置的方法。自由设站法通常采用的是边角后方交会，即同时观测方向（角度）和距离。

其具体的数学模型可以简述如下：假设在自由设站点P架设全站仪，观测了两个已知点A和B。测得水平距离分别为S_a和S_b，测得水平方向值，进而可得到夹角γ。已知A、B两点的坐标为(X_A, Y_A)和(X_B, Y_B)。通过建立方向误差方程式和边长误差方程式，可以列出关于P点坐标(X_P, Y_P)以及定向角未知数的观测方程。

当观测已知点数量大于2个时，就产生了多余观测。利用最小二乘平差原理，在满足“[V^T P V] = min”（即观测值改正数的加权平方和最小）的条件下，求解出测站点坐标的最优估值。这个过程有效吸收了观测误差，使得最终解算出的测站坐标精度高于单一几何图形的解算结果，体现了测量数据处理中“以多取胜”的精度提升思想。

相对于传统方法的巨大优势

与传统的“在已知点设站、后视另一已知点定向”的极坐标法相比，自由设站法展现出了多方面的显著优势。首先是无与伦比的灵活性。在城市建设、基坑监测、隧道施工等复杂环境中，控制点常常因堆料、机械、建筑物遮挡而无法直接利用。自由设站法允许测量员在场地内选择一个通视条件良好的“安全岛”，只需该点能看到两个以上的远处基准点即可开展工作，彻底绕开了现场障碍。

其次是工作效率的飞跃性提升。传统方法如果控制点不通视，可能需要多次转站、引点，过程繁琐。而自由设站法实现了“一站到位”，选定位置、架设仪器、观测已知点、仪器自动解算坐标并完成定向，随后即可展开全面的碎部测量或放样工作，大大减少了搬站次数和设站时间，特别适用于大范围、多点位的密集测量任务。

该方法具备可观的精度潜力。通过观测多个已知控制点并进行严密平差，可以有效削弱偶然误差的影响。测量员可以主动缩短测站点与待测点之间的距离，从而减少测距和测角的误差传播，理论上可以获得比从远处控制点直接测量更高的细部点精度。这种“将控制点虚拟地搬到作业面前”的能力，是精度控制上的一大进步。

实际应用中的关键要点

要成功运用自由设站法并保证其精度，实践中必须关注几个关键要点。首先是已知控制点的选择与数量。至少需要两个稳固可靠的已知点，且它们与设站点构成的图形结构应尽可能良好，避免夹角过小或接近180度（即避免“危险圆”问题）。增加观测的已知点数量（3个或以上）是提高精度和可靠性的有效手段。

其次是现场观测的规范性。仪器对中、整平必须精细；观测已知点时，应使用合格的棱镜，并采用多测回观测取平均值的方法，以降低照准误差和读数误差。现代全站仪大多内置了自由设站程序，操作者只需按照仪器菜单提示，依次测量各已知点，仪器即可自动完成计算并设置好测站坐标和方位。

最后是结果的检核。完成自由设站后，务必测量另一个未参与计算的已知控制点作为检核，比较其测量坐标与已知坐标的差值，确保设站精度满足工程要求。这种检核步骤是质量控制中不可或缺的一环，能够及时发现并杜绝粗差，保证后续所有测量数据的可靠性。

技术精度的深度分析

自由设站法的精度受到一个误差传播体系的综合影响。误差来源主要包括：已知控制点本身的点位误差、全站仪测角误差和测距误差、仪器对中与目标偏心误差、大气折光等环境误差。其中，已知点的精度是基础，若其误差较大，自由设站的结果将如同建立在流沙之上。

点位精度与图形结构密切相关。当已知点与设站点构成的交会角在90度左右时，点位精度最高；当交会角过小或过大时，点位误差会显著增大。观测的已知点数量越多，通过平差得到的点位精度就越高，且多余观测提供了发现粗差的能力。在实际工程中，尤其是高精度监测项目（如基坑变形监测），往往会观测3-5个甚至更多的基准点，以确保测站坐标的解算万无一失。

现代测量实践中，常将自由设站法与自动化监测系统结合。通过程序控制全站仪定期在固定墩位上采用自由设站法建立测站，然后自动扫描监测点群，通过对比历次坐标变化来分析变形量。这种方法将自由设站的灵活性与自动化的高效、持续特性完美结合，成为保障重大工程安全运行的“智慧天眼”。

在工程领域的广泛应用

自由设站法已渗透到现代工程测量的方方面面。在大型基坑变形监测中，其价值尤为突出。基坑周边场地狭窄、堆物众多，传统的视准线法、小角法往往需要布设众多工作基点，极易被破坏。采用自由设站法，每次监测时可在基坑外围稳定区域灵活选择测站，联测远处多个稳定的基准点，直接获取监测点三维坐标，通过坐标差计算位移量，方法简洁直观，数据可靠。

在数字地形图测绘中，测量员可以站在地势较高、视野开阔的山头或楼顶，通过自由设站一次设站，即可测绘大片区域的地物地貌，避免了频繁搬站。在铁路、公路的曲线放样中，也可以在沿线任意方便位置设站，快速放样出中桩和边桩。在桥梁变形观测、工业设备安装定位、乃至考古测绘等众多领域，自由设站法都因其卓越的适应性和高效性而成为首选方案。

它不仅仅是一项技术，更是一种优化工作流程的解决方案。它减少了辅助工作（如埋设过渡点）的时间，让测量人员能将更多精力集中于核心的数据获取与质量把控上，代表了工程测量向智能化、柔性化发展的重要方向。

全站仪自由设站法，以其“自由选择、后方交会、严密解算”的核心原理，彻底改变了测量作业的时空约束。它将测量员从已知控制点的地理束缚中解放出来，赋予了其在复杂战场般的工地上自由驰骋的能力。从深邃的数学平差模型到灵活的现场应用技巧，从精密的误差分析到广泛的工程实践，这项技术完美诠释了“化繁为简、以柔克刚”的智慧。

它不仅是仪器功能的拓展，更是测量思维的革新。在追求效率与精度的现代工程建设中，掌握自由设站法，就如同掌握了一把可以打开任意空间坐标之门的钥匙。随着全站仪智能化程度的不断提高和数据处理软件的日益强大，自由设站法必将在未来的智慧测绘、数字孪生建设中，扮演更加基础而关键的角色，持续为人类认识和改造世界提供更自由、更精准的空间信息保障。
