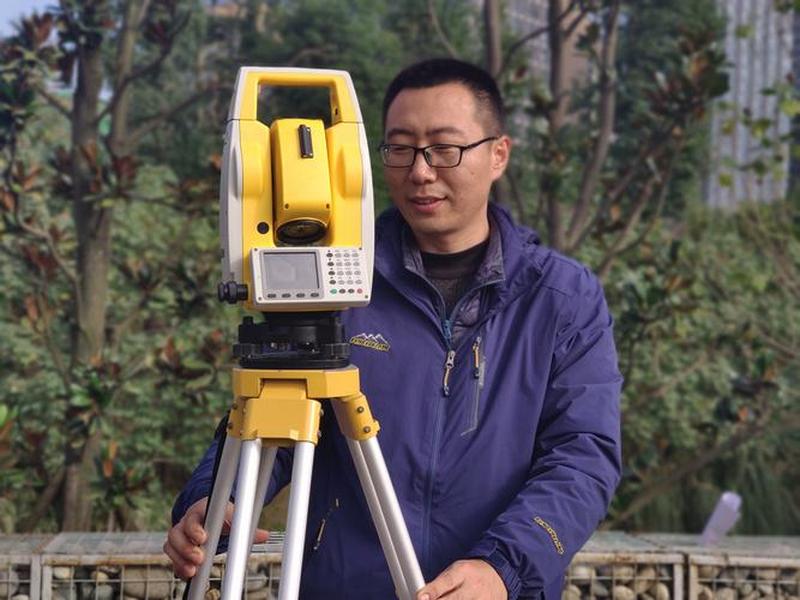

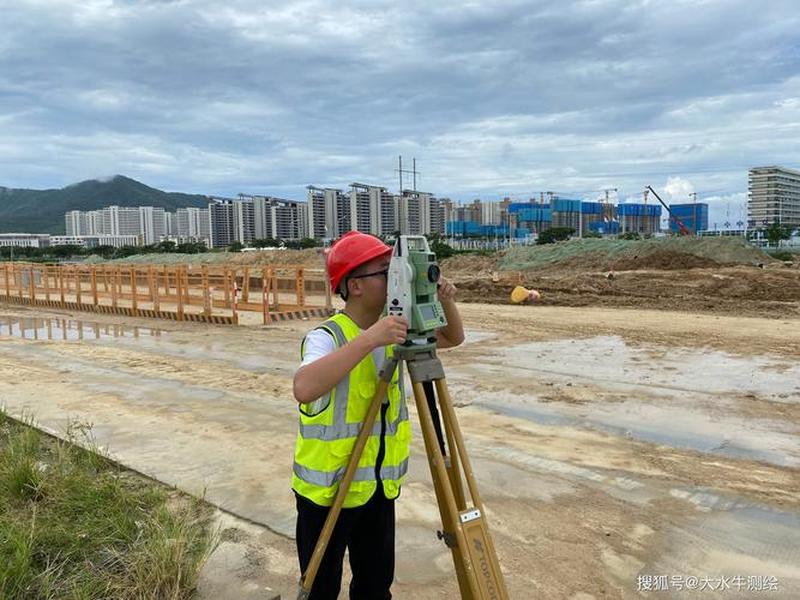

第一步：准备工作与仪器架设。在现场勘查，选择与至少两个（建议三个以上以提高精度）已知点均良好通视的待定点位。架设三脚架，高度适中，踩实架腿。安装全站仪，进行粗平。开机后，先进行仪器的粗略对中与整平。一个常被忽略的要点是：尽量使仪器与各已知点构成的夹角在30°至150°之间，以避开“危险圆”区域，获得最佳图形强度。

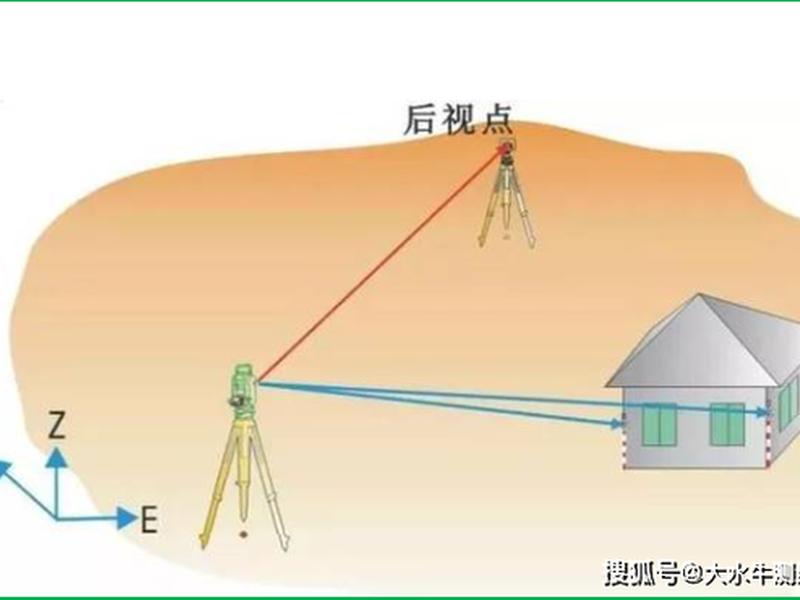

第二步：进入程序与输入已知数据。按菜单键进入测量程序，选择“后方交会”（或“自由设站”、“新点”等功能，不同仪器名称略有差异）。首先给本次设站创建一个作业或文件名。然后，依序输入已知点信息。若仪器内存中已存有已知点坐标，可直接输入点号调用；若无，则需手动输入该点的N（X）、E（Y）、Z（H）坐标。紧接着，输入当前仪器的仪器高（i）以及第一个已知点上棱镜的棱镜高（v）。这一步骤的数据录入必须准确无误，任何数字错误都将直接导致设站失败。

第三步：观测测量与计算解算。完成第一个已知点的数据输入后，转动全站仪望远镜，精确照准安置在该已知点上的棱镜中心。所谓精确照准，要求十字丝的竖丝与棱镜中心重合，横丝切准棱镜指定部位（或棱镜杆刻度）。确认照准后，启动测量键（通常选择精密测量模式，如“测量1”或“跟踪测量”），仪器会自动测量并记录到该点的斜距、水平角和垂直角。完成第一个点的观测后，按确定键保存。随后，以完全相同的过程，进行第二个、第三个已知点的坐标输入与观测测量。当观测完至少两个点后，仪器界面会提示“计算”或“解算”。点击后，全站仪内置的微处理器会瞬间完成复杂的空间几何解算。

第四步：精度检核与设站完成。计算完成后，屏幕会显示本次后方交会的残差或建站误差，通常以平面误差和高程误差分别显示。根据工程精度要求（一般平面误差需小于5mm），判断结果是否合格。若误差超限，需检查已知点坐标输入、仪器高/棱镜高量取、目标照准是否正确，甚至重新选择测站点位。确认精度合格后，选择“记录”或“设置测站”，仪器便会将刚刚解算出的坐标设为当前测站点的坐标。至此，后方交会设站完成，仪器可以立即进行后续的坐标放样或数据采集工作。

精度控制：误差来源与应对策略

高精度测量离不开对误差的严密控制。后方交会的误差主要来源于几个方面：已知点本身的坐标误差，这是所有误差的源头，必须确保起算数据准确；仪器对中与整平误差，特别是在测站点上的对中误差，会直接带入最终结果，使用光学或激光对中器并仔细整平至关重要；目标照准误差，包括人眼瞄准棱镜的偏差，以及棱镜杆气泡不居中导致的棱镜倾斜误差；大气折光与仪器常数误差，对于长边测量影响显著。

为了提高后方交会精度，可采取以下策略：增加观测已知点的数量，通过多余观测，利用最小二乘法平差，有效抵偿部分随机误差；优化图形结构，使已知点围绕测站分布均匀，避免所有已知点分布在同一侧或形成小夹角；进行盘左、盘右观测，即对每个已知点进行两个盘位的观测取平均，可以消除仪器视准轴误差和横轴误差的影响；在环境稳定时作业，避免在高温抖动、气流扰动大的时段进行高精度后方交会。

相比之下，自由设站的精度更依赖于测距精度和已知点的几何分布。了解这些误差链条，就能在操作中有的放矢，将最终的设站精度牢牢控制在允许范围之内。

技术融合：现代测量中的协同应用

在当今的智能测量实践中，自由设站与后方交会的界限正在模糊，并走向协同。许多高端全站仪的“自由设站”功能，实质上是边角同测的后方交会。它同时采集角度和距离信息，解算时赋予不同的权重，从而获得更可靠、精度更高的结果。这种融合技术兼具两者优点：既拥有后方交会在角度上的敏感性，能有效发现粗差；又具备自由设站对距离信息的充分利用，图形强度更好。

在高速铁路CPIII控制网测量、变形监测等对精度要求极高的领域，这种融合模式已成为标准作业方法。测量员在一个未知点上，对周边多个已知控制点进行多测回的边角观测，仪器自动处理数据，输出测站坐标及其精度评定报告。这不仅是技术的进步，更是一种测量思维的进化——从单一方法求解，到多源数据融合优化。

未来，随着视觉测量、激光扫描等技术的融入，设站的概念可能会进一步拓展。但无论技术如何演变，理解自由设站与后方交会这两种经典方法的原理、区别与操作精髓，依然是每一位测量工程师构建空间认知、解决复杂定位问题的基石。
