在工程测量的广阔天地里，坐标系是赋予空间点以数字生命的语言。当图纸上的设计点需要精准地“投射”到现实大地，当复杂的地形需要被精确地“翻译”成数据，全站仪自建坐标系便成为了测量师手中那把打开精准世界大门的钥匙。这个过程，不仅仅是仪器的操作，更是一场定义空间、锚定现实的精密仪式。本文将为您层层揭开全站仪自建坐标系的神秘面纱，从核心原理到实操细节，带您领略如何从无到有，构建属于您测量任务的专属坐标王国。

一、 前期准备：奠定精准的基石

自建坐标系并非凭空开始，一切精度都源于严谨而周全的前期准备。这好比建造高楼前必须夯实地基，任何微小的疏忽都可能在后续测量中被无限放大。

首要任务是选择并确认测量基准点。你需要在地面上选定一个稳定、可靠且通视条件良好的位置作为测站点，也就是全站仪即将架设的“家”。这个点应尽量选择在坚固、不易沉降的地面上，并做好清晰的标记。还需要确定至少一个后视点，用于为仪器提供方向基准。这两个点构成了坐标系最初的骨架。

接下来是仪器的架设与整平。将全站仪稳妥地安置在测站点的三脚架上，通过光学对点器或激光对中器，使仪器的中心精确对准地面标志点。然后，调节三个脚螺旋，使圆水准器和长水准管的气泡严格居中，确保仪器的竖轴与铅垂线方向一致。这个“对中整平”的过程是保证所有水平角测量精度的根本，必须耐心细致地完成。

别忘了进行必要的参数配置。根据现场测量环境，在全站仪菜单中输入或确认棱镜常数、大气改正值（或直接输入现场的气温、气压值）。这些参数如同仪器的“感官校正”，能有效补偿光在空气中传播产生的误差，确保测距结果的真实可靠。工欲善其事，必先利其器，充分的前期准备是成功自建坐标系的第一步。

二、 设站与定向：定义坐标的原点与方向

设站与定向是自建坐标系最核心、最富创造性的环节。在这一步，你将从一个“无坐标”的空白状态，亲手定义出坐标原点和北方向（或某一参考方向）。

首先进行测站设置。在全站仪的程序菜单中（通常名为“设站”、“建站”或“坐标测量”设置），选择新建测站或类似功能。然后，手动为这个测站点赋予一组坐标值。在完全自定义的情况下，你可以设定一个方便计算的数值，例如 (1000.000, 1000.000, 100.000)，分别代表北坐标（N/X）、东坐标（E/Y）和高程（Z）。准确量取并输入仪器高（从测站点地面到仪器横轴中心的高度）。

紧接着是关键的后视定向。定向有两种常用方式：坐标法定向和角度法定向。若你为后视点也假定了一个坐标（例如 N=1100.000, E=1000.000），则选择坐标定向，输入该坐标后，精确照准后视点上的棱镜，进行测量。仪器会自动计算出这条边的方位角并锁定。如果你没有为后视点假定坐标，则可以采用角度定向：在精确照准后视点后，手动将仪器的水平度盘读数设置为你想要的起始方位角（例如 0°0‘0’‘ 或 其他任意值），这就人为定义了“北”的方向。

完成定向后，务必进行检核。测量一下后视点的坐标，看其显示值是否与你输入的假定值（如果采用了坐标定向）或在逻辑上相符。如果偏差在允许范围内，说明设站成功；若偏差过大，则需要检查对中、整平、目标照准以及数据输入是否正确，并重复此步骤。至此，一个以测站点为原点、以定向边为基准方向的独立坐标系就正式建立了。

三、 数据采集：捕捉空间的数字足迹

坐标系建立完成后，全站仪便从一个沉默的观察者，转变为活跃的数据采集者。它能够以刚刚建立的坐标系为参考，精确测定空间中任意目标点的三维坐标。

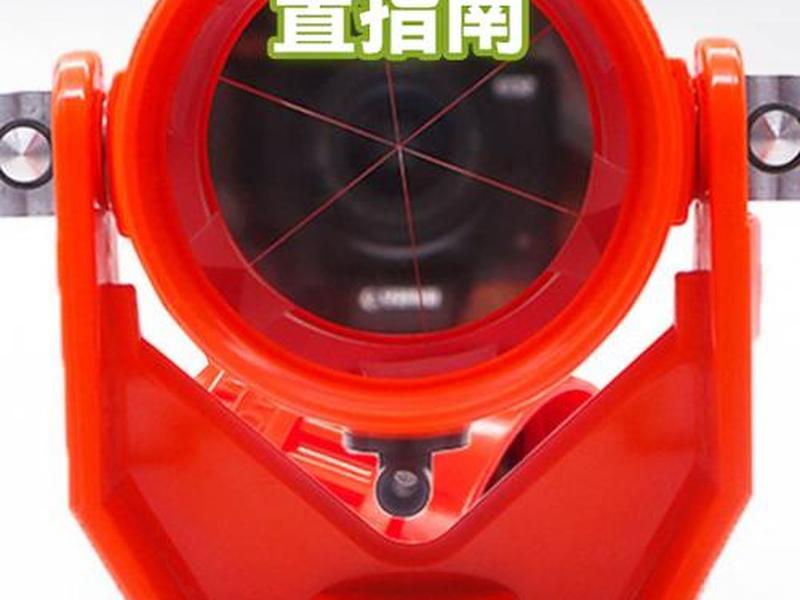

开始测量前，需要为每个待测点设置棱镜。将棱镜杆垂直立于目标点上，同样需要量取并输入棱镜高（从地面点到棱镜中心的高度）。这个值必须与实地量取值一致，否则会直接导致高程误差。

操作全站仪，通过望远镜精确照准目标棱镜的中心。按下坐标测量键，仪器会瞬间完成测距、测角，并依据内置的数学模型，实时计算并显示该目标点在你自定义坐标系下的 (N, E, Z) 坐标。你可以选择记录或保存这些数据。这个过程可以反复进行，快速获取大量地形点、地物点或放样点的坐标。

为了提高效率和精度，可以采用连续测量或跟踪测量模式。测量过程中应注意棱镜的稳定性，避免碰动；对于长边测量，要关注大气条件的变化，必要时更新大气改正参数。每一次按键，都是将现实世界的一个点，精确地捕捉并安放在你定义的数字空间之中，为后续的绘图、计算或放样积累宝贵的原始数据。

四、 误差控制与校验：守护数据的纯洁性

在自建坐标系的过程中，误差如同阴影，无处不在。但通过严格的控制与校验手段，我们可以将这些阴影的影响降到最低，守护测量数据的“纯洁性”。

仪器本身的误差需要定期检校。例如，应定期检查并校正圆水准器、管水准器，确保仪器的竖轴真正竖直。还要检验十字丝的竖丝是否严格垂直于横轴，这项误差会影响照准精度。虽然现代全站仪集成度高，但了解这些基本检校原理，有助于在数据异常时排查问题。

操作过程中的人为误差是控制的重点。对中误差、整平误差、目标照准误差（特别是棱镜中心）以及数据输入错误，是常见的错误来源。务必养成重复测量、步步检核的习惯。例如，设站完成后，可以测量第三个已知点（如果存在）或某个固定点来检核；在数据采集过程中，对重要点进行多次测量取平均，或变换仪器高、棱镜高进行测量以发现粗差。

环境因素也不容忽视。强烈的日照可能导致仪器局部变形，大风影响仪器的稳定性，地面振动或温度梯度变化会影响视线和仪器状态。应选择适宜的天气和时间进行高精度测量，给仪器打伞避免暴晒，并远离振动源。误差控制是一个系统工程，需要测量员始终保持严谨细致、如履薄冰的态度。

五、 特殊建站方法：应对复杂场景的智慧

在实际工程中，并非总能找到两个通视良好的点来采用经典的“已知点建站”法。面对复杂地形与现场条件，测量员需要掌握更灵活的建站方法，其中“后方交会”法便是重要的利器。

后方交会建站法适用于测站点坐标未知，但能通视两个或以上已知坐标点的情况。操作时，将全站仪自由架设在能同时看到多个已知点（通常至少两个）的位置，这个位置甚至可以是未知的、不方便架设的传统测站点。在全站仪中选择“后方交会”程序，依次照准各个已知点上的棱镜，并输入其坐标。仪器内部会通过角度和距离的交会计算，自动解算出架设仪器点（即新测站点）的精确坐标。

这种方法极大地提升了布设控制网的灵活性，特别在通视条件差、已知点难以到达的区域优势明显。使用后方交会时，应注意已知点与仪器点构成的图形强度，夹角最好在30°至150°之间，避免过小或过大，以提高解算精度。使用多于两个的已知点进行多余观测，可以让仪器进行平差计算，得到更可靠的结果。

还有“自由设站”等变通方法。其核心思想是，通过测量多个已知点或固定方向，利用最小二乘法等原理，反向求解出测站点的最佳位置和定向参数。掌握这些特殊方法，能让测量员在复杂环境下依然游刃有余，确保坐标系的顺利建立。

六、 坐标系的应用与转换：从独立到统一的桥梁

自建的独立坐标系虽然方便了现场作业，但其数据最终往往需要融入更大的测绘体系。这就涉及到坐标系的应用、转换与统一问题。

在独立坐标系下完成的数据采集，可以直接用于小范围、独立的工程放样和测图。例如，在厂房内部设备安装、局部地形测绘中，只要保证整个项目使用同一套自定义坐标，就能保证内部的相对精度和施工的顺利进行。

当需要将测量成果与区域坐标系（如国家2000坐标系）、城市规划坐标系或已有的设计图纸坐标系对接时，就必须进行坐标转换。转换的核心是找到两个坐标系之间的转换参数，通常包括平移量、旋转角和尺度比。这需要至少两个在目标坐标系和自定义坐标系下坐标均已知的公共点。通过公共点解算出转换参数后，即可利用专业软件或全站仪内置功能，将所有自定义坐标系下的点批量转换到目标坐标系中。

理解这一过程至关重要。它意味着，自建坐标系并非信息的孤岛，而是可以通过严密的数学关系，与更广阔的地理空间络连接起来。这种转换能力，使得现场灵活的独立测量，最终能够无缝对接到宏观的设计与管理框架之内，实现了从局部精准到全局一致的数据贯通。
