在建筑工程与精密施工的宏大舞台上，每一个构件的位置都关乎整体的成败。设计图纸上的坐标点，如何精准无误地“投射”到现实的土地上？这背后，全站仪扮演着“空间翻译官”的关键角色。而全站仪坐标转换施工坐标，正是实现这一精准投射的核心技术密码。它不仅是测量员手中的利器，更是连接虚拟蓝图与实体建筑的桥梁。掌握这项技术，意味着掌握了在复杂施工环境中精准定位的“导航密钥”，能够确保万丈高楼从第一根桩开始就坐落于绝对正确的位置。

坐标转换的底层逻辑与原理

坐标转换，本质上是一场精密的数学“对话”。在工程领域，我们常常面临多种坐标系并存的情况：全球统一的大地坐标系、区域性的地方坐标系，以及为单一工程量身定制的独立施工坐标系。全站仪测量得到的原始数据，通常基于其自身的测量坐标系或已知的控制点坐标系。施工坐标，则是以工程主轴线或特定基准点为原点建立的、便于现场放样和计算的局部坐标系。

转换的核心在于求解一组转换参数。这通常包括旋转角、缩放比例（尺度因子）以及两个坐标系原点在X、Y方向上的平移量。想象一下，你需要将一幅世界地图上的某个城市位置，准确对应到一张只描绘该城市街区的地图上，就需要知道后者相对于前者的旋转角度、放大倍数以及原点偏移了多少。全站仪通过测量至少两个（通常建议三个或以上）在两种坐标系下坐标均已知的公共点，利用最小二乘法等平差原理，即可高精度地解算出这组转换参数。

这个过程并非简单的数字搬家，而是蕴含了严密的几何与代数关系。一旦参数确定，全站仪内置的处理器或外接的计算程序，就能将任何新测点的测量坐标，瞬间“翻译”成施工人员一目了然的现场坐标。这消除了因坐标系不同带来的混乱，让设计意图直接、无损耗地传递到施工第一线。

施工控制网的建立与基准传递

任何精确的坐标转换都离不开一个稳定可靠的参考框架——施工控制网。它如同整个施工区域的“骨架”和“尺规”，是所有测量的起点。建立控制网的第一步，是依据总平面设计图和现场条件，在通视良好、地基稳固的地点布设一系列控制点，这些点构成一个覆盖全工地的测量网络。

控制点的坐标，需要从更高等级的测图控制网或GPS控制点引测而来，这个过程称为基准传递。全站仪在此环节大显身手，通过高精度的边角测量，将外部已知坐标精确传递到新设的施工控制点上。特别需要注意的是，施工控制网的坐标轴方向通常设计为与厂房或建筑的主轴线平行，这样施工坐标的计算和使用将变得极为直观和简便。

一个高质量的控制网，不仅要点位精度高，还需考虑点的密度、分布以及标志的稳固性。带强制对中装置的观测墩能有效减少对中误差。在后续的坐标转换中，这些控制点就成为了连接全站仪测量坐标系与施工坐标系的“公共语言点”，它们的坐标精度直接决定了整个转换成果的可靠性。

后方交会法的灵活应用

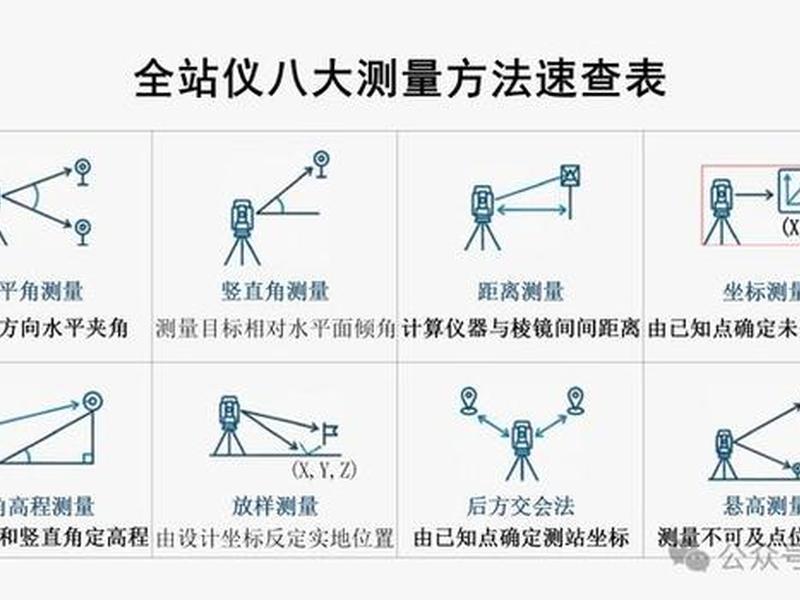

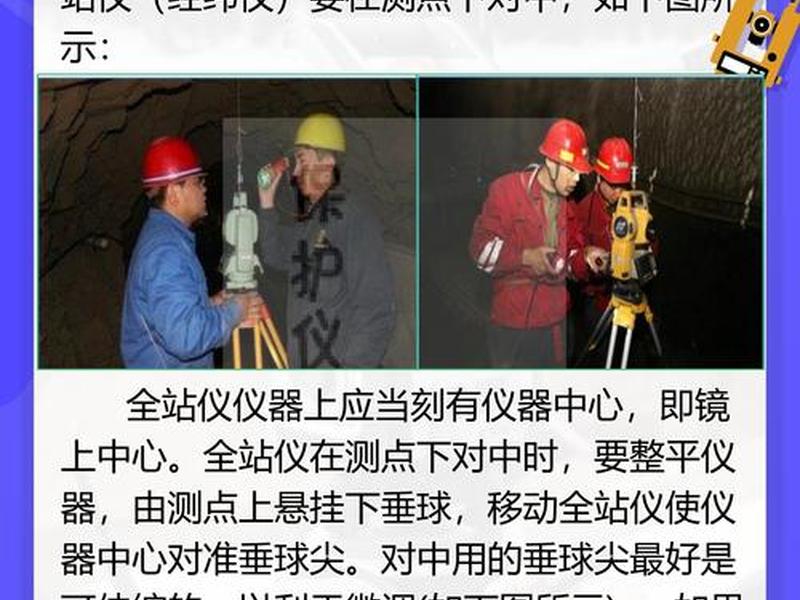

在复杂施工现场，常常遇到测站点不便直接架设在已知控制点上的情况。这时，“后方交会法”便成为坐标转换与设站的“神兵利器”。该方法允许测量员在未知点P架设全站仪，通过观测至少两个（边角后方交会）或三个（测角后方交会）已知控制点的角度和距离，反向解算出测站点P自身的坐标。

这种方法极大地提升了作业灵活性。例如，在基坑底部、建筑密集区或通视条件受限的区域，无需将仪器强行搬到已知点上，只需在待定点架站，观测周围几个可见的已知点即可。后方交会计算出的测站点坐标，随即成为新一轮坐标测量或放样的基准。此后，全站仪便能以该点为测站，将后续所有观测值直接转换到施工坐标系中，或进行坐标放样。

后方交会法对已知点的图形结构有严格要求。已知点与待定点构成的交会角应避免过小（如小于15度）或过大（接近180度），更忌讳所有点近乎共线，否则会导致解算结果不稳定甚至无法计算。合理选择已知点，是成功运用此法的关键。

坐标数据的现场输入与计算

当转换参数或控制点坐标准备就绪，接下来的操作便在全站仪的键盘和屏幕间展开。现代全站仪通常内置了强大的坐标计算程序。操作流程一般如下：在仪器的“程序”或“测量”菜单中，选择“坐标放样”或“设站”功能。接着，按提示输入测站点（即仪器架设点）在施工坐标系下的坐标，以及仪器高。

然后，进入后视定向步骤。输入后视点（另一个已知控制点）的施工坐标，或者直接输入后视方向的方位角。照准后视点棱镜并进行测量后，仪器便自动完成了定向，建立了以测站点为原点的施工坐标系基准。全站仪的“大脑”已经装载了完整的坐标转换关系。

此后，无论是进行坐标测量还是放样，仪器都能实时进行坐标正算或反算。例如，放样时，输入待放样点的设计施工坐标，仪器会立刻显示需转动的水平角差值和平距差值，引导司镜员移动棱镜，直至差值为零，该点即被精准标定于实地。整个过程，坐标转换在仪器内部瞬间完成，实现了从数据到实地的无缝衔接。

精度控制与误差分析应对

坐标转换与放样的精度，直接关系到工程质量。必须对全过程进行严格的精度控制和误差分析。误差来源多样，包括仪器本身的测角测距误差、对中整平误差、棱镜常数设置误差、大气折射影响以及控制点本身的误差等。

遵循“忽略不计原则”是常见的精度控制理念，即要求施工控制网的点位误差对最终放样点位的影响应小到可以忽略。这通常要求控制点的精度比放样要求的精度高出一个数量级。例如，若要求安装点位精度达到±5mm，那么控制点的点位精度应力争达到±1mm或更高。

在操作中，应采取多种措施提升精度：使用经过检校的高精度全站仪；在温度、气压稳定的有利观测时间作业，并输入气象参数进行改正；采用合适的观测方法，如盘左盘右观测取平均值以消除仪器误差；对关键工序进行重复测量或闭合路线检核。对于后方交会等计算，要检查残差，确保解算质量。只有将误差控制在允许范围内，坐标转换的技术价值才能得到真正体现。

复杂场景下的进阶技巧

面对异形建筑、密集管线、复杂地形等挑战，基础的坐标转换方法可能需要结合一些进阶技巧。例如，对于圆形、弧形结构的放样，可以运用“角度偏心法”。当棱镜无法直接安置在目标点（如圆柱中心）时，可将棱镜置于与目标点等距的偏心位置，先测距，再转动望远镜照准目标中心读取方位角，由仪器计算并显示目标点的实际坐标。

在大型线性工程如道路、管线施工中，“对边测量”功能非常实用。它可以不移动测站，直接测量任意两个可见点之间的平距、高差和斜距，特别适合横断面测量和间距检查，高效完成大量相对位置关系的核查。

当遇到坐标系旋转、缩放比例不一致等更复杂的转换需求时（如将地方坐标系下的已有建筑坐标整合到新施工坐标系中），可能需要用到包含旋转、缩放、平移的七参数或四参数转换模型。这时，往往需要借助专业的测量软件或可编程计算器，基于更多的公共点进行严密解算，生成转换参数文件，再导入全站仪使用。
