在建筑工程的宏大乐章中，精确的坐标放样是确保蓝图变为现实的第一个关键音符。全站仪，作为现代工程测量的“智慧之眼”，其坐标放样技术直接决定了建筑物的位置、姿态乃至最终的完美呈现。本文将深入探讨全站仪在建筑坐标放样中的实际应用，并系统剖析其核心的几种方法，带您揭开精准施工背后的技术面纱。

坐标放样的核心原理

坐标放样的本质，是将设计图纸上抽象的二维坐标点，精准地“投射”到三维的现实施工场地中。这个过程依赖于全站仪集角度测量、距离测量与数据处理于一体的强大能力。仪器首先通过已知的控制点建立测量基准，然后根据待放样点的设计坐标，反算出其相对于仪器的水平角和距离。操作员依据仪器指引，指挥棱镜在实地移动，当实测角度差与距离差均趋近于零时，该点即为精确的放样位置。这一原理构成了所有放样方法的基石，无论是高楼的地基角点，还是复杂曲线的定位，都离不开这一精准的空间坐标转换。

极坐标法：最经典的直接手段

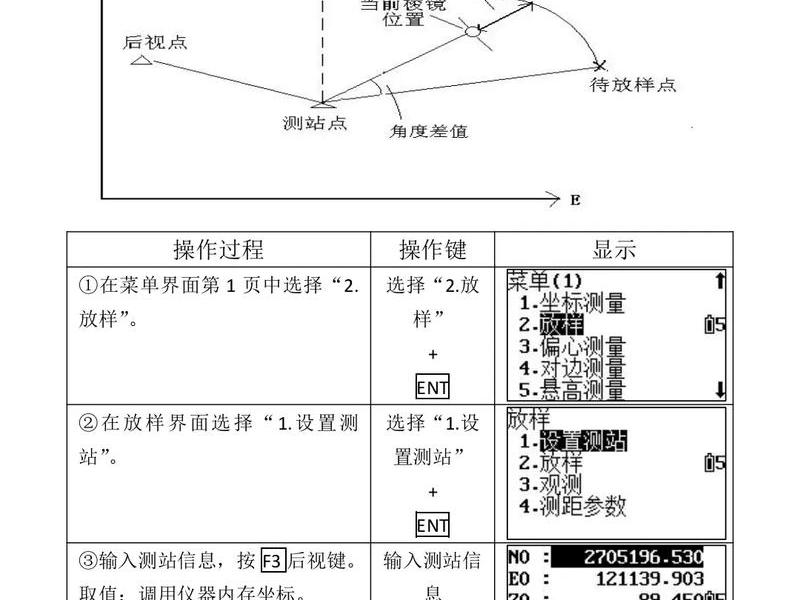

极坐标法是全站仪坐标放样中最基础、最常用的方法，尤其适用于通视条件良好、距离适中的场景。其操作流程具有清晰的逻辑：在已知坐标的测站点上架设并整平全站仪，后视另一个已知点进行定向，建立测量坐标系。随后，将待放样点的设计坐标输入仪器，全站仪会自动计算出从测站点到该点的方位角和水平距离。操作员只需转动照准部，使水平角差值归零，即锁定了方向线，然后指挥持镜员沿此方向线前后移动，直至仪器显示的距离差值也为零，此时棱镜中心即为放样点。这种方法直观高效，是大多数施工现场的首选。

后方交会法：灵活设站的破局之钥

当已知控制点上无法架设仪器，或视线被障碍物阻挡时，后方交会法便展现出其无可替代的灵活性。这种方法允许将全站仪自由架设在未知点P上，通过观测至少两个（通常为三个以上以提高精度）已知控制点的角度和距离，反向解算出测站点P自身的精确坐标。一旦测站点坐标确定，仪器就“变身”为已知点，可立即沿用极坐标法进行后续放样。这种方法完美解决了控制点不通视、点位被占或破坏等棘手难题，极大地拓展了全站仪的作业范围，是复杂场地环境下的“救援先锋”。

坐标法（直接坐标放样）：数字化的高效流程

坐标法可以看作是极坐标法的集成化与自动化升级。在全站仪内置的放样程序中，操作员无需手动计算角度和距离，只需依次输入测站点、后视点和一系列待放样点的坐标。仪器完成设站后，选择放样点，屏幕会实时显示引导信息：角度偏差指引转动方向，距离偏差指示前进或后退。持镜员根据这些动态数据调整位置，如同玩一个精准的“寻宝游戏”，直至所有偏差归零。这种方法将计算工作完全交给仪器，减少了人为差错，特别适合批量点位的快速放样，是现代数字化施工的典型体现。

自由设站与直线放样：应对特殊几何关系

在一些特定场合，如需要放样一条与现有建筑物边线平行或垂直的直线时，自由设站结合几何计算的方法尤为高效。操作员可在任意便利位置安置全站仪，测量建筑物上两个特征点的坐标，从而计算出建筑物边线的方位角。随后，根据设计距离（如一条平行线相距10米），通过坐标正算公式推算出待放样直线上一系列点的坐标。再利用全站仪的坐标放样功能将这些点逐一标定到实地。这种方法将现场测量、几何计算与坐标放样巧妙结合，实现了无直接控制点情况下的精确几何关系传递。

方法选择与精度保障

面对多种放样方法，如何选择取决于现场条件、精度要求与效率平衡。极坐标法要求通视，但操作简单；后方交会法设站灵活，但对已知点图形强度和观测精度要求高；坐标法流程标准化，适合数字化管理。无论采用何种方法，保障精度的关键环节始终存在：仪器的定期检校、对中整平的细心操作、棱镜高的准确量取、合适观测时机的选择，以及至关重要的重复测量与校核。记住，测量是工程的眼睛，一次粗心可能导致难以挽回的偏差，因此严谨与复核是测量工作永恒的信条。

从实例看综合应用

想象一个大型房建项目的基础开挖放样。测量员首先利用场地外围的控制点，通过后方交会法在基坑附近安全区域设站。取得测站坐标后，使用坐标法批量放样出建筑的所有主轴线和角点桩位。对于基坑边坡的监测点，则可能采用极坐标法进行定期复核。过程中，若需放样一条与主楼轴线平行的临时道路边线，便可采用自由设站直线放样法。这个实例生动表明，在实际工程中，测量人员往往需要根据瞬息万变的现场情况，灵活搭配运用多种放样方法，如同一位熟练的指挥官，调遣不同的技术兵种，共同完成精准定位的战略任务。

全站仪坐标放样，远不止是按键与读数的机械操作，它是一门融合了几何、测量学与现场智慧的实用艺术。从经典的极坐标法到灵活的后方交会，从数字化的坐标导引到应对特殊几何关系的自由设站，每一种方法都是测量人员工具箱中的利器。理解其原理，掌握其适用场景，并在实践中严谨操作、融会贯通，方能确保每一栋建筑都从图纸上毫厘不差地屹立于大地，铸就经得起时间检验的工程丰碑。技术的进步让放样越来越智能，但对精度不懈追求的匠心，始终是工程测量领域最闪耀的灵魂。
