你是否曾面对精密的全站仪感到无从下手？是否渴望掌握那套让测量工作从混乱走向精确的“建站”魔法？在工程建设、地形测绘乃至数字模型的构建中，全站仪犹如测量师的“空间定位之眼”，而建站则是赋予这只眼睛清晰视野的关键第一步。本文将以全站仪建站快速入门为核心，辅以清晰的步骤图片解析，为你揭开这项技术的神秘面纱。无论你是刚入行的新手，还是希望巩固技能的从业者，这里都将提供一套从原理到实操的完整攻略，助你快速搭建起属于你的精准测量坐标系。

建站原理：为何要先“搭台”后“唱戏”

在展开具体步骤之前，理解“为何建站”至关重要。想象一下，在一个完全没有方向和坐标的空白空间里，你无法描述任何点的具体位置。全站仪建站，本质上就是在实地测量现场建立一个临时、专属的平面直角坐标系。

这个过程包含两个核心动作：设站与定向。设站，即确定仪器的站点（测站）在坐标系中的坐标（X, Y, Z），这相当于确定了坐标原点的位置。定向，则是确定坐标系的一个方向（通常是北方向或某个已知边方向），相当于固定了坐标轴的指向。只有完成了这两步，全站仪测量的角度和距离数据才能被换算成具有实际意义的坐标值，无论是采集地形点还是放样设计点，才有了统一的“语言”。常见的建站方法主要有已知点建站和后方交会建站，前者需要仪器架设在已知坐标点上，后者则允许仪器自由架设在通视良好的未知点，通过观测多个已知点反算自身坐标。

前期准备：工欲善其事，必先利其器

成功的建站始于周密的准备。第一步是设备检查。确保全站仪电量充足，镜头干净无尘，三脚架的各个关节锁紧装置灵活且稳固。检查配套的棱镜、对中杆、基座是否完好，卷尺是否备好用于量取仪器高。任何设备的微小瑕疵都可能在后续测量中放大为显著误差。

第二步是环境勘察与点位选择。理想的测站点应选择在土质坚实、视野开阔的位置，避开高压线、变压器等强磁场干扰源，以及震动较大的施工区域。需确保测站点与计划的后视点（已知点）之间，以及与后续需要测量或放样的多数目标点之间保持良好的通视，无树木、建筑物等遮挡。一个优秀的测站位置能事半功倍。

最后是参数设置。开机后，根据现场的温度、气压值输入仪器进行气象改正，以削弱大气折光对测距精度的影响。确认仪器的测量模式（如精测/跟踪）、坐标格式、角度单位等设置符合本次作业要求。这些细节如同交响乐开场前的调音，决定了后续所有“音符”的准确性。

仪器架设：对中整平的精度之舞

这是最具操作感的环节，也是建站精度的物理基础。架设三脚架。将三脚架腿调整至大致等长，在测站点上方张开，保持架头大致水平，高度适宜观测。初步踩实脚架腿，使其稳固。

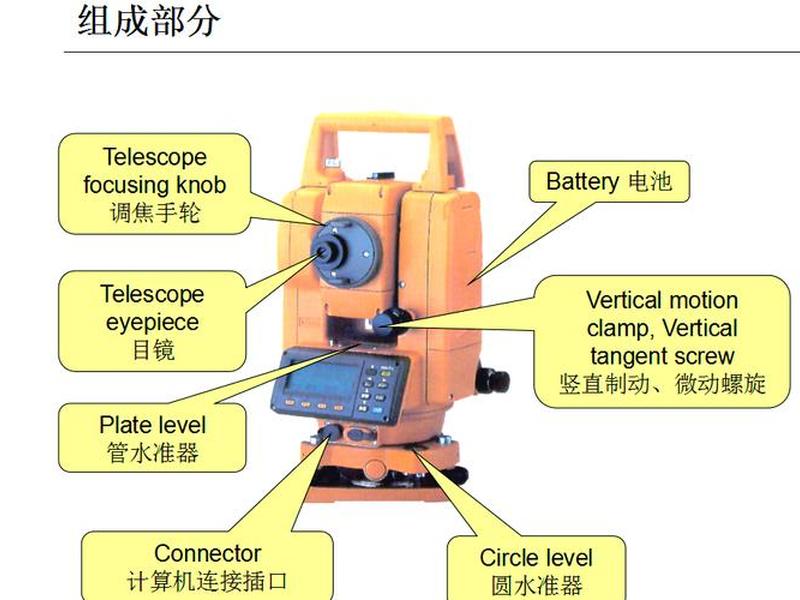

接着，安装与粗平。小心地将全站仪从箱中取出，牢固地旋紧到三脚架基座上。打开激光对点器（或使用光学对点器），观察地面光斑与测站点的偏差。双手分别握住两条脚架腿，平移（注意不是旋转）整个三脚架顶部，使激光点精确对准地面点中心。然后，通过伸缩三脚架腿的长度，使圆水准器气泡大致居中，完成粗平。

然后，进行精平与对中复查。旋转仪器照准部，使长水准管与任意两个脚螺旋的连线平行。同时相向或反向旋转这两个脚螺旋，使气泡居中。再将照准部旋转90°，调节第三个脚螺旋，使气泡再次居中。此过程可能需重复一两次。精平后，务必检查对中点是否偏移。若偏移，可稍松仪器中心连接螺旋，在架头上轻微滑动仪器底座进行微调，最后拧紧。对中与整平相互影响，需反复校准直至两者均满足要求。

已知点建站操作流程（图文解析）

这是最经典、最常用的建站方法。假设我们已将仪器架设在已知点A上，并已完成对中整平。第一步：进入建站程序。在仪器菜单中找到“设站”、“建站”或类似功能键（常为快捷数字键，如7号键），选择“已知点建站”模式。

第二步：输入测站点信息。按提示输入当前仪器的架设点——即测站点A的点名（如A01），并准确输入该点的北坐标（X）、东坐标（Y）和高程（H）。使用卷尺量取从地面点至仪器横轴中心的垂直距离，即仪器高（i），并输入仪器。

第三步：照准后视点并输入坐标。将棱镜架设在另一个已知点B上。旋转全站仪望远镜，精确照准棱镜中心。在仪器界面输入后视点B的点名及其坐标。仪器会根据A、B两点的坐标，自动计算出从A到B的坐标方位角。

第四步：定向与检核。确认照准无误后，按“测量”或“设定”键。仪器会提示“设站完成”或类似信息。关键一步：为了检核设站正确性，应测量第三个已知点C的坐标，与已知值比对。若误差在允许范围内，则建站成功；若超限，需检查已知点坐标、对中、整平及输入是否有误。此流程通过图片分步展示，能直观呈现每个屏幕操作和对应动作，极大降低学习门槛。

自由建站与后方交会解析

当现场不具备在两个已知点上直接架设仪器的条件时，自由建站（快速建站）和后方交会便展现出强大灵活性。自由建站无需已知点坐标，适用于相对坐标测量或放样。操作时，仅需假设测站点坐标为（0,0,0）或任意值，并输入一个假设的方位角（如0°）即可完成建站。所有后续测量结果均为相对于该假设坐标系的相对值。

后方交会则更为强大。它允许将全站仪自由架设在能与两个或以上已知点通视的任意位置P。操作时，在建站菜单中选择“后方交会”，依次照准已知点K1、K2（至少两个，越多精度越高）并输入其坐标。仪器通过观测的角度和距离，自动解算出架站点P的精确坐标。完成后，同样需通过测量其他已知点进行检核。这种方法特别适用于控制点不通视或点位不易到达的情况，是测量工作中的一柄“瑞士军刀”。

误差控制与实战要点

即使步骤正确，疏忽仍可能引入误差。对中误差和整平误差是影响建站精度的首要因素。对中误差直接影响测站点位的准确性，尤其在短边测量中影响显著。整平误差则会导致水平角测量产生系统偏差。务必耐心完成对中整平的反复调整。

目标偏心误差同样不容忽视。照准后视点时，必须确保棱镜严格对中、整平，且望远镜十字丝精确瞄准棱镜中心。棱镜杆的倾斜、气泡不居中都会导致方向错误。输入错误是常见的人为失误，坐标数据、点号、仪器高、棱镜高的输入必须再三核对。

在实战中，养成“一步一检核”的习惯。设站后立即测量已知点检核；长时间观测或搬站后，重新检核；对于重要工程，采用不同已知点组合进行两次独立建站，比对结果。注意仪器和棱镜的常数设置是否正确，并关注温度变化对仪器可能产生的影响。将误差控制在允许范围内，是测量成果可靠性的生命线。
