在建筑工程、道路施工、桥梁架设乃至城市规划的宏大蓝图中，每一个精准的点位都是构筑奇迹的基石。如何将图纸上冰冷的坐标数据，毫厘不差地“复刻”到现实大地之上？这背后离不开一项核心测量技术——全站仪坐标放样。它如同一位沉默的“空间翻译官”，将数字语言转化为实地标记。本文将深入剖析全站仪建站与坐标放样的完整流程，从仪器架设的严谨准备，到最终点位标定的精准一击，为您揭开这项高精度测量技术的神秘面纱，助您掌握从理论到实践的每一步精髓。

一、前期准备与仪器架设：奠定精准基石

任何伟大的工程都始于稳固的基础，全站仪测量也不例外。正式操作前，周密的准备工作是成功的一半。首先要确保仪器设备状态良好，包括全站仪主机、三脚架、棱镜组、对中杆、电池以及配套的数据线或存储卡。检查光学对中器、管水准器是否清晰灵敏，仪器各按键功能是否正常。

选择测站点是至关重要的第一步。测站点应视野开阔，能与后视点及待放样区域保持良好的通视条件，同时地面坚实稳固，避免设在松软土质或振动源附近。将三脚架架设在测站点上方，高度适中并大致整平，然后小心地将全站仪安置在三脚架基座上并旋紧连接螺旋。

接下来的对中与整平是核心操作，直接影响后续所有测量的精度。通过移动三脚架架腿，使光学对中器的十字丝中心精确对准地面测站点的标志中心，完成粗略对中。然后，调节三脚架的伸缩腿，使圆水准器气泡居中，实现粗平。旋转仪器的脚螺旋，精确调节使长水准管气泡在任何方向都严格居中，完成精平。此时需再次检查对中点，若稍有偏离，可轻微松开连接螺旋，在架头上平行移动仪器底座进行微调，确保对中与整平同时满足要求。这个过程需要耐心与细致，如同为精密仪器举行一场庄严的“就位仪式”。

二、建站与定向：建立测量坐标系

仪器架设稳妥后，便进入建立测量基准的关键阶段——建站与定向。这是将仪器与已知控制网连接起来，赋予其“方向感”和“位置感”的过程。开机后，进入仪器的程序菜单，通常选择“坐标放样”或“测量程序”模式。

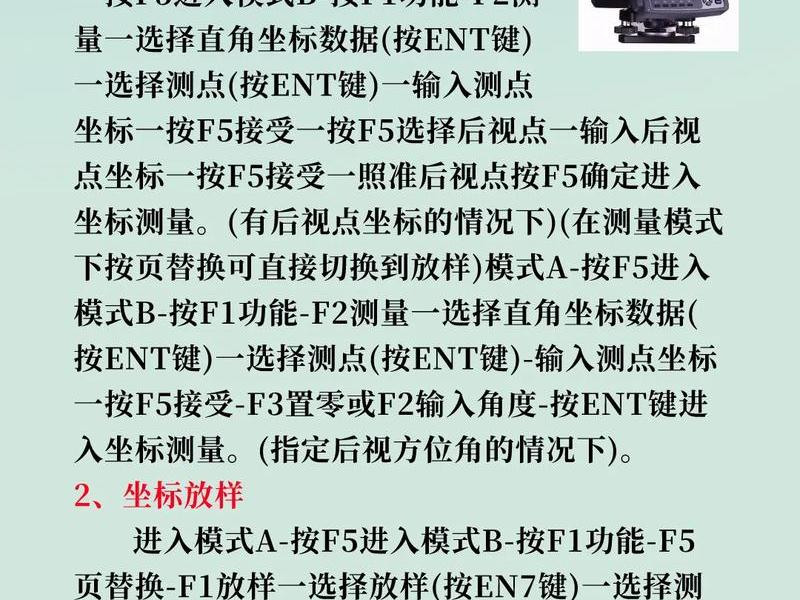

首先需要输入测站点的已知坐标。在相应界面选择“输入测站点”或“设置测站”，依次准确输入该点的N（X，北坐标）、E（Y，东坐标）和Z（H，高程）坐标值。需要量取并输入仪器高，即从测站点标志中心到全站仪水平轴的高度，这是计算高程的重要参数。

完成测站设置后，紧接着进行后视定向，这是建立方位基准的核心。将望远镜瞄准另一个已知坐标的后视点上的棱镜。在仪器中选择“后视点设置”或“定向”，输入该后视点的坐标。照准棱镜中心后，按确认或测量键。全站仪会通过计算测站点与后视点的几何关系，自动确定一个方位角基准，从而建立起一个以测站点为原点、指向后视点为基准方向的局部测量坐标系。定向完成后，务必进行检核，例如测量另一个已知点的坐标与已知值比对，确保定向无误，坐标系建立正确可靠。

三、坐标输入与数据准备：规划放样蓝图

坐标系建立后，下一步就是将设计蓝图上的点位信息“告诉”全站仪。这就需要输入待放样点的坐标数据。进入放样模式下的“输入放样点”或“设置放样点”功能。

可以手动逐个输入待放样点的点名、N坐标、E坐标和设计高程（Z值）。对于点位众多的情况，更高效的方法是提前在电脑上整理好所有放样点的坐标数据文件，通过数据线或存储卡导入到全站仪的内存中，在作业时直接调用，这能极大减少现场操作时间，避免手动输入错误。

在输入或调用坐标时，务必进行仔细核对。一个数字的错误就可能导致点位在实地偏差数米甚至数十米，造成严重后果。建议实行“一人输入，一人复核”的制度。可以根据放样顺序对点位进行编号排序，规划出最优的棱镜移动路径，提高现场作业效率，让放样工作如同按图索骥，有条不紊。

四、执行放样与实地标定：引导棱镜抵达目标

一切准备就绪，最激动人心的实地标定环节正式开始。在仪器上选择要放样的目标点后，屏幕通常会显示两个关键的偏差值：水平角偏差（dHR）和平距偏差（dHD）。

首先根据水平角偏差引导棱镜移动。观察dHR值，转动全站仪照准部，使dHR显示为0°00‘00”。望远镜的视线方向就是理论上从测站点指向目标点的正确方向。指挥持棱镜的助手，将棱镜杆大致立在此视线方向上。

然后根据平距偏差进行精确定位。照准棱镜中心进行测距，仪器会显示实测距离与理论设计距离的差值dHD。根据dHD的正负和大小指挥助手移动：若dHD为正，表示棱镜距离仪器太远，需向测站方向移动相应距离；若为负，则表示太近，需向远离测站方向移动。通过“观测-指挥-移动-再观测”的迭代过程，逐步调整棱镜位置，直至dHR和dHD均接近于零（通常达到毫米级精度要求）。

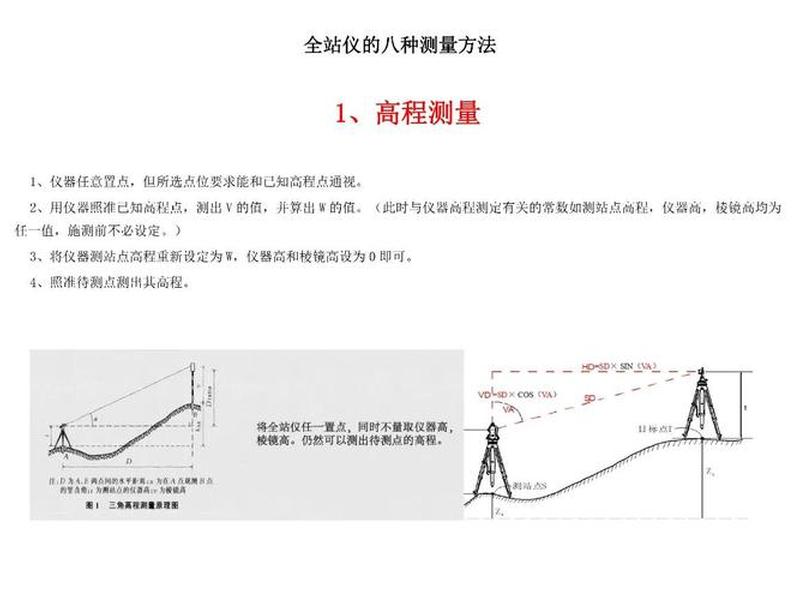

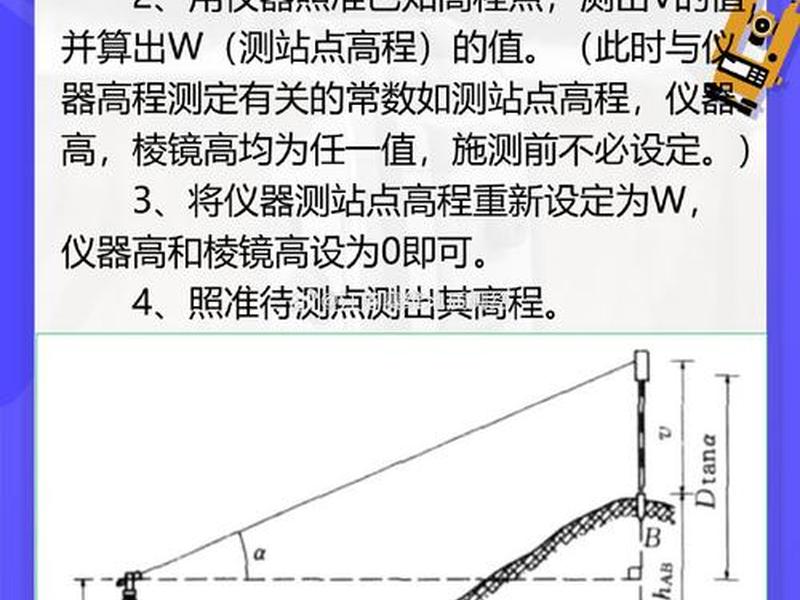

当角度和距离偏差均满足精度要求后，此时棱镜对中杆底部尖端所在的位置，就是目标点在地面上的平面位置。用木桩、钢钉或喷漆做出清晰标记。如果还需要放样高程，则观察高程偏差dZ，通过上下调整棱镜杆高度或标注填挖深度，使dZ归零，从而确定点的设计高程面。

五、复核与质量控制：确保万无一失

放样点标定完成后，工作并未结束。严谨的复核是确保测量成果可靠性的最后一道，也是必不可少的安全阀。绝不能假设一次放样就绝对正确。

标定点位后，应立即进行坐标复测。将棱镜严格放置在刚刚标定的点位上，使用全站仪的“测量”或“坐标测量”功能，实测该点的三维坐标。将实测坐标与设计坐标进行比对，检查其差值是否在规范允许的误差限差之内。常见的限差要求可能包括平面位置偏差不超过±（5mm + 5ppm×D），高程偏差不超过±10mm等，具体需遵循工程对应的测量规范。

如果复核发现误差超限，必须分析原因。可能是对中整平不精确、定向有误、坐标输入错误、棱镜杆未竖直，或者环境因素（如大风、温度）影响。找出问题后，需重新进行相关步骤的调整，并再次放样与复核，直至成果合格。所有放样及复核数据都应清晰、完整地记录在测量手簿或电子文件中，形成可追溯的测量资料。这一步如同为工程质量签署一份精准的“保证书”。

六、特殊情形与技巧：应对复杂挑战

在实际工程中，经常会遇到标准流程无法直接应用的复杂情况，这就需要掌握一些特殊方法和操作技巧。例如，当测站点与后视点之间不通视，无法直接进行后视定向时，就需要采用“后方交会法”来建站。

后方交会法是在一个未知点（即待设测站）上架设全站仪，通过观测两个或两个以上已知控制点的方向和距离，由仪器自动解算出测站点的坐标。操作时，在仪器菜单中选择“新点”或“后方交会”功能，依次输入已知点坐标，并照准这些已知点上的棱镜进行测量，仪器计算后会显示点位精度和残差，确认无误后即可将该点设置为测站点，从而解决了通视障碍下的建站难题。

在放样过程中，对于大量且规则排列的点（如方格网），可以使用“直线放样”或“参考线放样”功能提高效率。在复杂地形，棱镜杆无法直接到达目标位置时，可能需要采用“悬高测量”或“偏心测量”等方法进行间接放样。熟练掌握这些进阶技巧，能让测量员在面对各种野外复杂挑战时更加游刃有余，化不可能为可能。
