在起伏不平的广袤大地上，如何将图纸上的精密设计，毫厘不差地“搬”到现实世界？又如何精准捕捉地面上任意一点的空间位置？这一切的答案，都藏在那台集光、机、电于一体的精密仪器——全站仪之中。而操作全站仪最核心、最关键的灵魂步骤，便是建站与坐标推算。这不仅是打开测量世界大门的钥匙，更是确保一切工程数据精确无误的基石。本文将带你深入探索全站仪建立坐标系并推算坐标的完整流程，从底层原理到实操细节，为你揭开这项技术的神秘面纱。

一、 建站前的准备：奠定精准测量的基石

在启动全站仪之前，充分的准备工作是避免后续误差的“先手棋”。这不仅仅是打开仪器开关那么简单，而是一套严谨的逻辑流程。

是控制点的选择与获取。控制点如同大海中的灯塔，为测量提供绝对的位置参照。这些点的坐标通常由甲方、设计院或上级测量单位提供，例如场地周边的“K1”、“K2”等永久性或半永久性标志点。选择控制点时，必须确保测站点与后视点之间通视良好，即两点间没有遮挡物，能让全站仪的望远镜直接精确瞄准。如果现场条件限制无法直接通视，则需要采用“后方交会”等特殊建站方法来间接引点。

是仪器的架设与对中整平。将全站仪稳固地架设在三脚架上，通过移动脚架或使用光学/激光对中器，使仪器的中心精确对准地面测站点的标志中心。接着，利用圆水准器和长水准管，反复调整三个脚螺旋，使仪器无论在哪个方向都处于严格的水平状态。这个步骤看似基础，却直接决定了水平角测量的精度，是后续所有计算的物理基础。任何微小的倾斜，都将在长距离测量中被放大成显著的坐标误差。

别忘了参数的输入与设置。开机后，通常需要新建或选择一个测量作业文件，以便管理数据。然后，准确量取并输入“仪器高”（从测站点标志中心到全站仪望远镜旋转轴的高度）和“棱镜高”。根据测量精度要求，设置好大气改正参数（温度、气压）和棱镜常数。这些数据如同给仪器注入“初始密码”，是它将原始观测值转化为三维坐标的必要信息。

二、 核心操作：两种主流建站方法详解

建站，本质上就是为全站仪建立一个属于本次测量的临时坐标系。根据已知条件的不同，主要有两种经典方法。

已知点建站法是最常用、最直接的方式。其原理是：将仪器架设在已知坐标的A点（测站点），瞄准另一个已知坐标的B点（后视点），通过输入这两点的坐标，全站仪内部程序便能自动反算出AB边的坐标方位角，并将望远镜的当前指向校准为该方位角。至此，一个以测站点A为原点、以AB方向为基准方向的测量坐标系便宣告建立。操作时，在仪器菜单中进入“坐标测量”或“放样”模式，依次输入测站点A的坐标（Xa, Ya, Ha）和仪器高，再输入后视点B的坐标（Xb, Yb, Hb）或直接输入AB边的方位角。照准B点处的棱镜并进行测量校准，仪器会显示计算值与已知值的残差，在允许范围内即可确认，建站完成。

当两个已知点不通视，或测站点不便架设仪器时，后方交会建站法便大显身手。这种方法将仪器自由架设在能同时看到多个已知点（至少两个，建议三个以上以提高精度）的未知点P上。通过测量P点到各个已知点的水平角、竖直角和斜距，全站仪或配套软件便能根据空间几何原理，自动解算出测站点P自身的精确坐标。完成自身定位后，再指定其中一个已知点作为后视方向进行定向，从而完成整个坐标系的建立。这种方法灵活性强，但需要注意已知点与仪器之间的夹角不宜过小或过大，以保证解算精度。

三、 坐标推算的数学灵魂：方位角与正反算

坐标系建立后，全站仪测量任意未知点坐标的过程，就是一个典型的坐标正算过程。而这背后的数学引擎，离不开坐标方位角的推算。

坐标方位角，是从坐标纵轴北端顺时针旋转到某条直线方向的水平夹角，范围在0°到360°之间。它是将角度测量与坐标系统关联起来的桥梁。例如，已知测站点A到后视点B的方位角α_AB，通过全站仪测量得到从AB方向顺时针旋转到未知点P方向的水平角β（即“左角”），那么AP边的方位角α_AP = α_AB + β。若结果超过360°，则减去360°即可。这个推算过程，就是导线测量中方位角传递的核心。

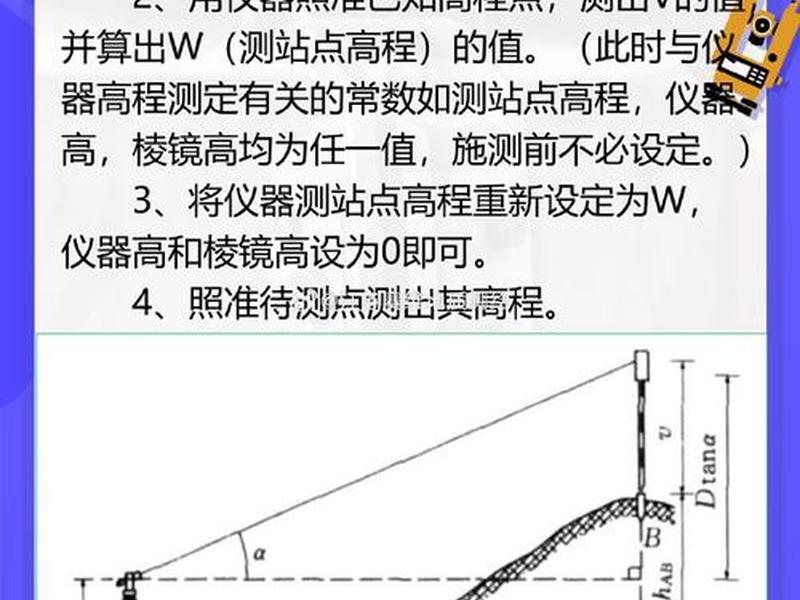

有了测站点A的坐标（XA, YA）、A到P的水平距离D和计算出的方位角α_AP，未知点P的平面坐标（XP, YP）便可通过坐标正算公式轻松求得：XP = XA + D × cos(α_AP)，YP = YA + D × sin(α_AP)。通过测量得到的竖直角和斜距，结合三角高程测量原理，还能计算出P点的高程。全站仪内部处理器瞬间完成这些复杂的三角函数计算，将原始的“角度和距离”观测值，魔术般地变为我们需要的“三维坐标”。

四、 精度生命线：建站后的检核与误差控制

按下“确认”键完成建站，绝不意味着可以高枕无忧。严谨的测量工作者一定会进行后视检核。方法很简单：建站完成后，用全站仪测量第三个已知点C的坐标，将测量结果与C点的已知坐标进行比对。如果平面和高程误差都在工程允许的限差之内（通常为毫米级），则证明建站正确可靠。如果误差超限，必须立即检查：控制点坐标输入是否正确？对中整平是否精准？棱镜高是否输入有误？目标是否照准？找出问题并重新建站，直至检核通过。

误差可能来源于多个环节。仪器误差包括轴系误差、测距常数误差等，需定期进行专业校正。操作误差如对中误差、整平误差、目标照准误差，可以通过精细操作和采用强制对中装置来减小。外界环境影响如大气折光、温度变化，则需通过气象改正和选择有利观测时间来削弱。理解这些误差来源，并在建站和测量时主动规避，是保障成果质量的必修课。

五、 自由设站：无已知点时的坐标系创建智慧

在没有已知控制点的陌生区域，难道就无法开展测量了吗？当然不是。这时可以运用假定坐标系（自由设站） 的方法。选取现场一个稳固且视野开阔的点作为测站点，假定其坐标为（1000.000, 1000.000, 100.000）等便于计算的数值。将仪器架设于此，整平对中。然后，选择一个清晰的目标点（如远处的墙角、灯杆）作为后视点，假定测站点到该点的方位角为0°00‘00“（或其他任意值，如90°）。输入这些假定值完成建站，一个独立的、相对的坐标系就此诞生。

在这个假定坐标系下，所有测量的点都具有相对一致的坐标。虽然它们与国家或工程坐标系没有联系，但点与点之间的相对关系（距离、角度、高差）是完全准确的，足以满足小范围的地形测绘、施工放样等需求。待日后与高级控制点联测后，可以通过坐标转换参数，将整个假定坐标系下的成果统一到正式坐标系中。这种方法展现了测量学的灵活性与实用性。

六、 从理论到实战：一个完整的坐标测量流程

让我们串联起所有步骤，俯瞰一次完整的坐标测量之旅。第一步，踏勘选点，获取并确认控制点数据。第二步，在测站点A架设全站仪，严格对中整平，量取并输入仪器高。第三步，启动建站程序：输入测站点A的已知坐标；输入后视点B的已知坐标；精确照准B点棱镜，进行定向测量并确认。第四步，进行后视检核，测量第三个已知点C，确认无误。

建站稳固后，即可开始测量未知点P。在P点安置棱镜，量取棱镜高并输入仪器（或提前统一设置）。全站仪照准棱镜中心，启动坐标测量功能。仪器会自动测量并记录水平角、竖直角、斜距，并依据内置程序，实时运用坐标正算和三角高程公式，在屏幕上直接显示P点的三维坐标（X, Y, H）。测量员记录或存储该数据，一个点的空间位置便被成功捕获。重复此过程，便能获取整个测区大量碎部点的坐标，为数字化成图或工程放样提供数据源泉。

掌握核心，驾驭空间

全站仪的建站与坐标推算，是一门融合了几何、数学、物理与精密仪器操作的实用艺术。从选择坚实的控制点开始，到严谨的对中整平，再到巧妙的坐标系建立和充满智慧的方位角推算，每一步都环环相扣，决定着最终成果的可靠性。它不仅是获取坐标的技术过程，更是一种将抽象数学框架赋予真实大地的思维方式。无论是遵循已知坐标进行精确放样，还是在空白区域创建临时坐标系开拓疆土，这套核心流程都是测量员将设计蓝图与现实世界无缝对接的终极工具。深入理解并熟练掌握它，就等于握住了打开精准空间信息宝库的钥匙，能够在任何复杂的工程现场，从容建立起属于自己的坐标王国。
