在工程测量与施工放样的世界里，坐标是定位的基石，是沟通设计与现实的数字桥梁。对于每一位使用三鼎全站仪的专业人士而言，熟练调用与查看坐标，就如同掌握了一把开启精准测绘大门的钥匙。这不仅仅是按动几个按键的机械流程，更是一场与数字和空间对话的艺术。无论是将设计图纸上的坐标点呼唤到现实场地进行放样，还是将现场测量的地物坐标捕捉并存储，高效准确的操作流程直接决定了工作效率与成果质量。本文将深入剖析三鼎全站仪坐标管理的核心操作，带您领略从仪器准备到数据调用的完整脉络。

坐标调用的基石：作业与测站设置

调用坐标的第一步，始于一个清晰的“工作空间”建立。这通常通过创建或选择作业来实现。作业可以理解为一次独立测量任务的文件夹，用于归类存储所有相关的测站、后视点和测量点数据。开机进入菜单后，选择“应用程序”或类似功能，进入“测量”或“放样”模式。首要操作便是按F1键“设置作业”。一个良好的习惯是以日期或项目名称命名作业，例如“20250418道路放样”，这为后续的数据查找与管理提供了极大便利，避免了数据混乱的陷阱。

建立作业后，设置测站是调用已知坐标的奠基之举。按F2键进入测站设置，选择坐标输入方式（通常按F3键“坐标”）。需要手动输入测站点的三维坐标：点名、X坐标、Y坐标以及高程H。输入每一项后需按ENT（确认）键。高程值需注意，它是地面点高程与仪器高的和。若无需精密高程，可输入任意数值以避免仪器报错。全部输入无误后，按F4键确认保存。这一步的本质，是告诉全站仪“我站在哪里”，为后续所有角度和距离测量建立了唯一的基准原点。

测站设置完成后，还需进行后视定向，这是确定方向基准的关键。按F3键进入“定向”或“设置后视”功能，同样选择坐标输入方式。输入后视点的坐标数据并保存。接着，转动望远镜精确照准安置在后视点上的棱镜中心，按“测存”或类似功能键进行测量。仪器会计算并确认方位角。此步骤完成后，全站仪便建立了一个完整的局部坐标系，既可以调用已知点坐标进行放样，也可以测量未知点坐标并存储。至此，坐标调用的舞台已完全搭建完毕。

从内存召唤坐标：已知点的提取与使用

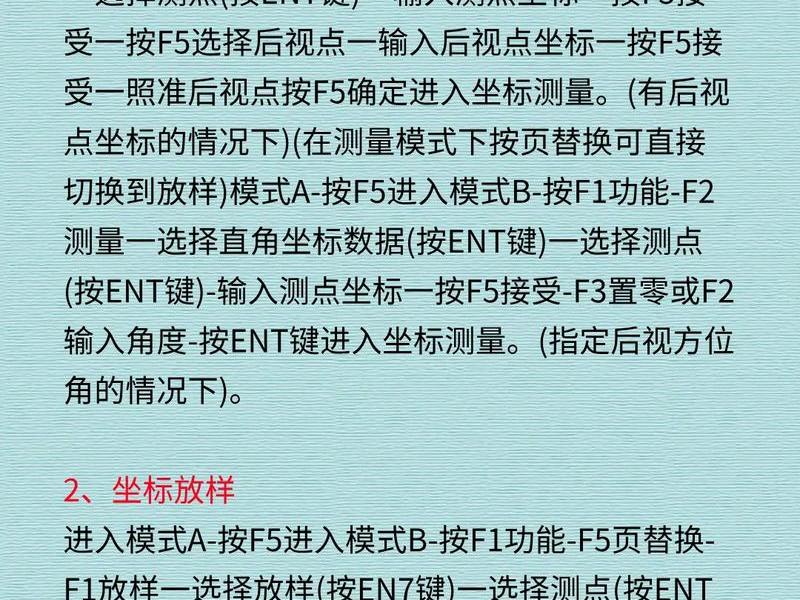

当需要调用仪器内部已存储的坐标进行放样或检查时，已知点管理功能是您的宝库。在“放样”应用程序中，设置完测站和后视，进入“开始放样”或“设置放样点”步骤。不要选择手动输入，而是寻找“从作业中提取”、“调用点”或“列表”等选项（具体按键可能为F1、F2等，需查看屏幕软键提示）。选择后，仪器会显示当前作业中存储的所有已知点列表，按点名或点号进行查找。

找到目标点后，选中并按确认键，该点的坐标数据便会自动载入放样程序。仪器屏幕随即显示当前视线方向与目标方向之间的水平角差值（△HZ）和距离差值（△平距）。操作者只需根据箭头指示（如“↑”表示需向前移动棱镜，“↓”表示需向仪器方向后退）和数值，转动仪器并将棱镜移动到指定位置，直至角差和距差均接近为零，该点即被精确放样到实地。这种方式避免了手动输入可能带来的错误，尤其适用于点数量多、坐标复杂的情况。

在“文件管理”或“数据管理”菜单中，通常设有专门的已知点查看与编辑模块。在这里，您可以像浏览通讯录一样，查看所有存储点的详细信息，包括点名、X、Y、H坐标，有时还包括测量时间、编码等附加信息。如果发现某个点的坐标有误，还可以进行编辑修改，确保数据源的准确性。定期整理和备份已知点库，是保证测量工作流畅进行的重要习惯。

现场坐标的捕获与查看：测量模式详解

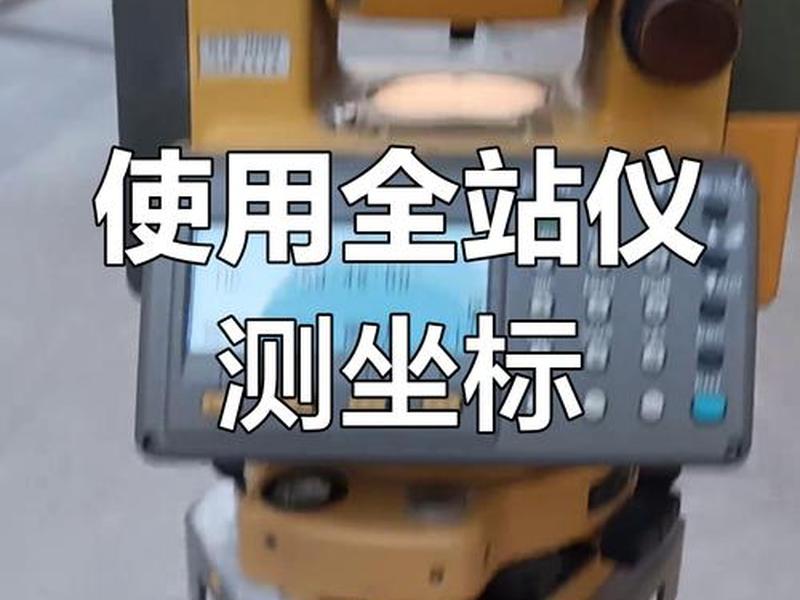

与调用已知坐标相反，坐标测量是将实地未知点的位置转化为数字坐标的过程。在完成测站设置与后视定向后，进入“测量”应用程序，按F4“开始”或直接进入测量界面。将棱镜立在待测点上，精确照准棱镜中心。按下测量键（通常是MEAS或F2“测距”），仪器会发射激光并计算斜距，结合已设定的测站坐标和方位，瞬间解算出待测点的三维坐标。

测量得到的坐标会实时显示在屏幕上。通常，屏幕会分页显示多种信息：第一页可能是角度和距离，按PAGE（翻页）键后，便可看到详细的坐标页面，清晰列出该点的点名（可自动生成或手动输入）、N(X)坐标、E(Y)坐标和高程H值。如果您认为该点重要，需要保存，则需按F3“记录”或“存储”键，将其存入当前作业中。这样，该点就从“未知点”转变为“已知点”，未来可以随时被调用。

为了应对复杂地形或特殊需求，三鼎全站仪还提供了丰富的测量模式与技巧。例如，“跟踪测量”模式可以快速连续地获取移动目标或大量碎部点的坐标；“偏心测量”功能可以解决棱镜无法直接安置在目标点（如墙角、电杆中心）的问题，通过测量偏移量间接计算出目标点坐标。熟练掌握这些模式，能极大拓展坐标采集的能力边界。

数据脉络的梳理：文件管理与查找

面对仪器内存中日益增多的测量数据，高效的管理与查找能力至关重要。三鼎全站仪提供了作业管理功能，允许用户在不同的作业之间切换。每个作业都独立存储其下的测站数据、已知点数据和测量点数据。通过菜单进入“文件管理”或“内存管理”，可以查看所有作业列表，进行新建、选择、删除等操作。将不同项目、不同日期的数据分作业存放，是保持数据清晰的不二法门。

在特定作业内部，可以通过点搜索功能快速定位目标坐标。无论是已知点还是测量点，都可以通过输入完整的点名、部分点名或使用通配符（如“”）进行模糊查找。例如，想查找所有以“A-”开头的点，只需输入“A-”即可列出所有符合条件的点，并查看其详细坐标。这项功能在需要复核某个特定点坐标或调用某一系列点时，能节省大量翻找时间。

对于存储的坐标数据，定期进行导出备份是专业测量的基本要求。通过RS232串口、USB数据线或更便捷的SD卡，可以将仪器内的坐标数据（通常是GSI格式或特定文本格式）传输到电脑。在电脑上使用配套的数据处理软件或Excel，可以进一步整理、计算、成图，形成完整的测绘成果。数据的顺利导出，也为坐标的长久保存和跨平台使用提供了保障。

坐标应用的巅峰：高级放样与检查

坐标的价值在于应用，而道路放样和建筑轴线放样是其中最为复杂和核心的应用之一。三鼎全站仪内置了强大的道路计算程序。您不需要手动计算道路中桩、边桩的逐点坐标，只需在仪器中预先输入道路设计的“水平定线”（平曲线参数）和“垂直定线”（竖曲线参数），仪器便能根据输入的里程桩号或偏距，自动计算出对应点的三维坐标并进行放样。这极大地简化了道路施工测量的流程。

同样，在建筑工程中，可以通过定义建筑轴线来简化放样。输入轴线的基本参数（如起点坐标、方位角、轴线间距等），仪器便能生成整个轴线网格。放样时，只需选择轴线号和偏移量，仪器便会自动引导您找到相应位置。“竣工检查”功能可以将现场实测的坐标与设计坐标进行对比，快速计算出偏差值，为工程质量验收提供精确数据。

这些高级功能的基础，无一例外都依赖于对坐标的精确调用、计算与比对。它们将全站仪从简单的“测角测距”工具，升华为了一个智能的“空间坐标处理器”。理解坐标在这些复杂应用中的流动与转化，是驾驭现代全站仪的关键。

精度守护与故障排解

坐标的调用与查看，其灵魂在于精度。任何操作失误都可能导致坐标错误，进而引发施工偏差。在调用坐标进行放样前，务必通过测量一个已知点来进行检核。放样完成后，实际测量一下该点的坐标，与设计值对比，确保在允许误差范围内。这是一个简单却至关重要的步骤。

在查看或调用坐标时，常见的困惑包括“找不到点”或“坐标值异常”。这通常源于几个原因：一是选错了作业，数据存储在了另一个作业文件中；二是输入了错误的高程或仪器高，导致Z坐标计算错误；三是在数据传输或手动输入时，发生了坐标顺序混淆（X、Y输反）或单位错误。熟悉仪器的操作逻辑，仔细核对每一步的输入，是避免这些问题的最好方法。

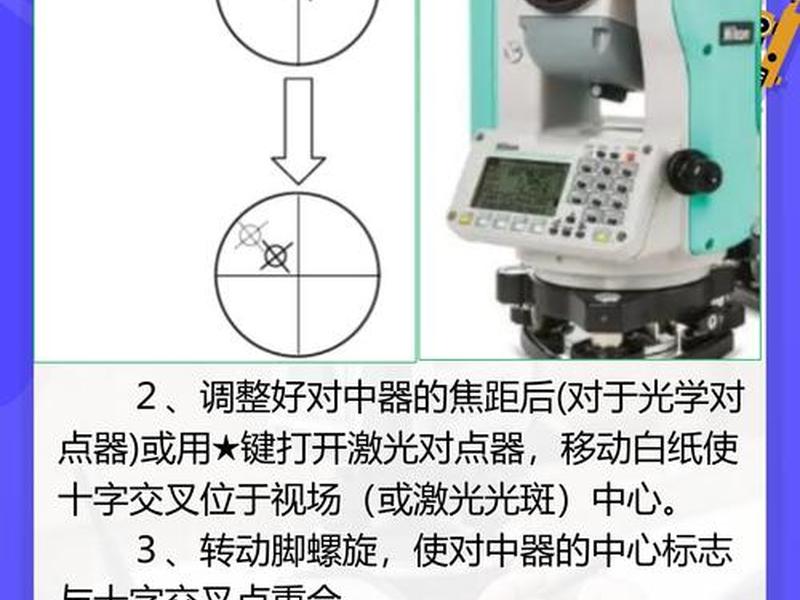

当仪器提示“坐标错误”或无法完成定向时，应检查测站坐标和后视坐标是否输入正确，两点之间的距离和方位是否合理。确保仪器对中整平精确，这是所有坐标测量与放样的物理基础。一个微小的对中误差，在长距离放样中会被成倍放大。定期对仪器进行常规检验与校正，也是保证坐标数据长期可靠性的必要措施。
