当你在施工现场手持三鼎全站仪，面对复杂的坐标数据与未知的地形时，是否曾感到一丝迷茫？精准测量是工程建设的基石，而掌握全站仪的建站与放样操作，则是打开测绘世界大门的钥匙。无论是桥梁定位、建筑放线，还是地形图测绘，每一个毫米级的精度背后，都离不开一套规范、高效的操作流程。本文将为你深度解析三鼎全站仪的核心操作——建站与放样，并结合当下最直观的视频教程资源，为你构建一套从理论到实践、从新手到专家的完整知识体系。无论你是刚接触仪器的测绘新人，还是希望提升效率的技术骨干，这里都有你需要的答案。

一、建站基础：为测量赋予精准原点

建站，即设置测站，是全站仪所有测量工作的起点，其核心目的是在仪器内部建立一个与实地相对应的坐标系。这个过程如同为一张空白地图标定原点与方向，后续所有点的位置都将基于此进行描述。

建站的首要步骤是仪器的架设与整平。选择稳固的测站点，展开三脚架，利用光学对中器使仪器中心精确对准地面标志点。随后，通过调节脚螺旋，使圆水准气泡和长水准管气泡居中，确保仪器处于严格的水平状态。这个环节的精细程度直接决定了后续所有测量的基准精度，任何微小的倾斜都可能被距离放大，造成不可忽视的误差。

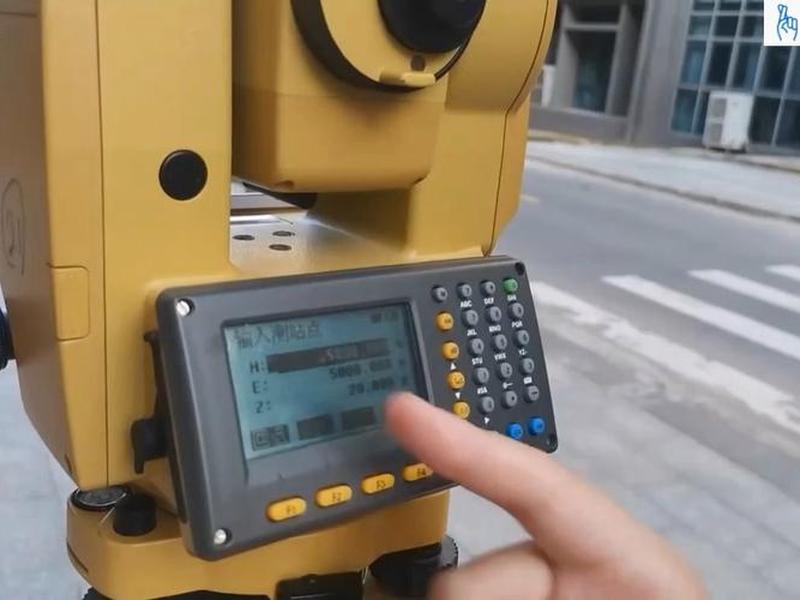

接下来进入坐标系统设置。开机后，通常通过按下“菜单”（MENU）键，进入应用程序，选择“测量”或直接使用快捷建站功能（如“7”号键）。在设置测站界面，需要依次输入测站点的三维坐标（X, Y, Z或N, E, H）、点名以及仪器高。仪器高需用钢尺从地面点量取至仪器中心，务必准确。输入完毕后保存，仪器的“大脑”便记住了自己所处的精确位置。

二、定向精髓：锁定空间的绝对方向

仅仅知道自己的位置还不够，仪器还必须知道“面朝何方”，这就是定向的目的。定向确定了测量坐标系的方向，使仪器的角度测量值与实际方位角对应起来。

最常用的定向方法是坐标定向。在完成测站设置后，选择“定向”功能，进入“坐标定向”模式。此时需要输入后视点的坐标、点名以及棱镜高。后视点是另一个已知坐标的控制点，且与测站点通视。输入完毕后，转动望远镜，精确照准架设在后视点上的棱镜中心。

照准后，按“测距”或“测存”键进行测量。仪器会计算并显示理论值与实测值的差异，确认无误后保存，定向即告完成。仪器的水平度盘零方向便指向了后视方向，整个坐标系被完全“锁定”。部分仪器会提示“是否进行多余观测”，初学者可选择“取消”以简化流程，但重要测量建议进行多余观测以检核。

三、后方交会：在困境中开辟新路径

在实际工程中，常常遇到测站点无法架设在已知点上的情况，例如已知点位于桥墩或深坑中。“后方交会”建站法便成为救星。这是一种自由设站技术，仪器可以架设在任意通视良好的未知点上。

操作时，将全站仪架设在方便观测的未知点P上，整平对中。进入仪器的“后方交会”程序，然后依次照准至少两个（通常三个以上更佳）已知坐标点（如A、B、C点）上的棱镜，并进行角度和距离测量。每测量一个点，都需要输入该点的坐标和棱镜高。

测量完所有已知点后，仪器内置程序会利用空间几何原理，自动解算出测站点P的精确坐标。这种方法解放了仪器架设位置的限制，极大地增强了外业工作的灵活性。需要注意的是，已知点的分布应尽可能包围测站，且夹角不宜过小，以保证解算精度。

四、放样实战：将蓝图精准落地

放样是设计的逆向过程，是将图纸上的坐标点在实地标定出来的关键步骤。完成建站与定向后，便可进入激动人心的放样环节。

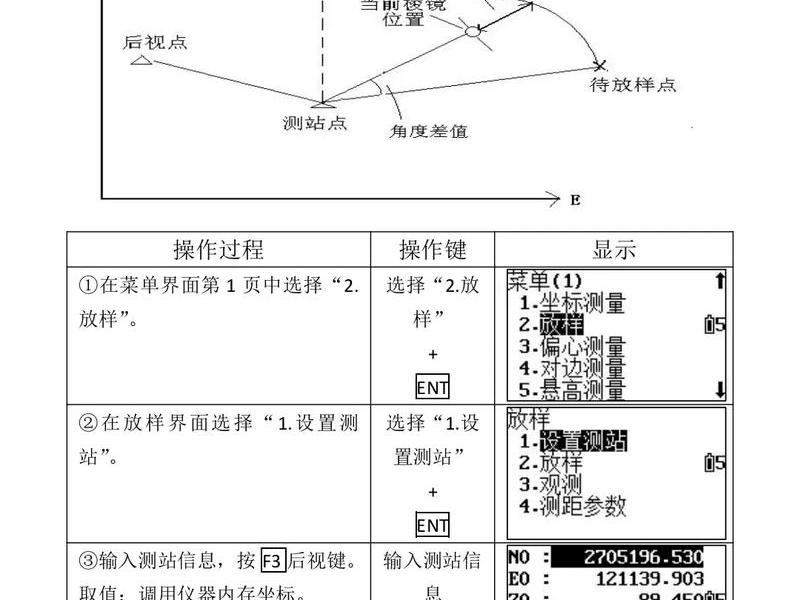

通过菜单进入“放样”应用程序。在放样界面，输入待放样点的设计坐标（点名、X、Y、H）。确认后，仪器屏幕会显示两个关键差值：水平角差（△Hz）和平距差（△D）。松开水平制动，缓缓转动仪器，使水平角差值归零，然后锁紧水平制动。望远镜视准轴所指的方向，就是待放样点所在的方向。

指挥司镜员沿此方向移动棱镜，同时观察屏幕上的平距差。通过测距功能，仪器会实时显示棱镜当前位置与目标点的距离差值。根据“向前”或“向后”的提示，指挥司镜员前后移动，直至距离差也归零或在允许误差范围内。棱镜杆底部所对的地面点，即为要放样的精确位置，打桩标记即可。

五、视频教程：让操作跃然眼前

文字描述再详尽，也比不上动态演示一目了然。针对三鼎全站仪的操作，网络上已有大量视频教程资源。这些视频通常由经验丰富的测量员或培训机构录制，直观展示了从开机、整平到建站、放样的每一个手指动作和屏幕变化。

搜索“三鼎全站仪建站教程”、“三鼎STS-752放样步骤”等关键词，可以找到许多优质内容。视频教程的优势在于能清晰展示操作面板上按键的顺序、菜单层级的跳转、以及照准、调焦等手法细节。这对于理解“按F3进入坐标输入”、“翻页查看数据”等抽象指令具有不可替代的作用。

建议学习者结合本文的系统讲解与视频的直观演示进行学习。先通过文本建立知识框架，理解每个步骤的原理与目的，再通过视频反复观摩操作细节，最后在仪器上进行模拟练习。这种“理论-观摩-实践”的三段式学习法，能帮助你最快速度掌握核心技能。

六、常见排障与精度掌控

即使流程烂熟于心，野外实战中仍会遭遇各种挑战。信号弱、测距超时、数据突变等问题时常出现。例如，测距时出现“信号弱”提示，可能是测距头信号不稳定或大气扰动所致；测量结果出现固定偏差（如30mm），应首先检查棱镜常数设置是否正确（通常为-30或0）。

精度的掌控贯穿始终。建站时，对中误差、整平误差是首要控制对象；定向时，后视照准的精度至关重要；放样时，需综合考虑角度误差和距离误差的联合影响。熟练的测量员懂得利用“盘左盘右观测取平均”等方法来消除仪器系统误差。每一次成功的测量，都是对耐心、细心和理论知识的综合考验。
