想象一下，你站在一片待开发的工地中央，手中的仪器将决定未来建筑的精确坐标。三鼎STS-722系列全站仪，正是这样一把能将设计蓝图精准“烙印”在大地上的钥匙。无论是基础的STS-722，还是功能强大的免棱镜型号STS-722R4，其核心魅力在于高效、精准的“建站”流程。建站，即设置测站与后视，是全站仪一切测量工作的基石。本文将以三鼎全站仪STS-722（含R4型号）的说明书精髓为核心，为你揭开高效、精准建站的神秘面纱，助你掌握这门融合了科技与艺术的测绘基本功。

一、 准备工作：精密测量的基石

任何伟大的工程都始于充分的准备，全站仪建站亦是如此。在按下电源键之前，一系列细致入微的准备工作至关重要，这直接决定了后续测量的效率和精度。

是仪器的安置与整平。选择稳固、通视良好的测站点，架设三脚架并大致对中。将三鼎STS-722全站仪牢固安装到基座上，其坚毅的IP55级防固机身能适应多种野外环境。随后，通过调整三脚架和基座脚螺旋，使圆水准器和管水准器气泡精确居中。值得一提的是，该系列仪器丝杆螺距加密至0.25mm，使得微调更加精细，目镜对准更为精确。这个环节的耐心，是换取毫米级精度的第一步。

是必要的参数预设置。开机后，仪器内置的绝对编码度盘即刻就绪，无需初始化，大大节省了时间。你应进入“☆”键的常用设置菜单，检查并设置EDM（电子测距）参数。根据测量需求选择目标类型：是棱镜、反射片还是免棱镜模式（STS-722R4等型号支持）。务必正确输入当前使用的棱镜常数，并可根据需要输入实时的温度、气压值进行气象修正，仪器会自动完成计算，确保测距精度达到标称的2+2ppm水准。

是电源与数据准备。确保电池电量充足，其可充电镍氢电池能支持约10小时的连续工作。在开始前规划好本次测量的“作业”名称和需要使用的已知控制点坐标数据。清晰的规划能让野外工作条理分明，避免数据混淆。当仪器整平对中完毕，补偿器功能自动开启，双轴液体光电式补偿系统开始默默工作，补偿倾斜带来的误差，为接下来的步骤铺平道路。

二、 创建作业：构建数据管理框架

如果把一次完整的测量任务比作一个项目，那么“作业”就是这个项目的总文件夹。三鼎STS-722系列全站仪拥有约30万组的超大内存容量，以及支持SD卡扩展的功能，强大的数据管理能力始于一个清晰的作业设置。

创建新作业是数据管理的起点。在仪器的主菜单或基本测量界面下，按下“☆”键进入常用设置，选择“作业”管理功能。按下F4键“新建”，随后通过键盘输入本次测量任务的专属名称，例如“2025XX项目地形图测绘”。仪器采用了数字与字母结合的便捷输入模式，即使新手也能快速掌握。确认后，一个逻辑清晰的存储空间便已建立，后续所有的测站数据、测量点坐标都将归于此作业名下，方便后期查找、导出和分析。

作业管理不仅限于新建。在“作业”菜单中，你可以调用已有的历史作业文件，进行数据查阅或追加测量。这种设计非常适合分期、分阶段的工程。所有数据，无论是存储在仪器自带的50M内存中，还是2G或更大容量的SD卡里，都能通过“文件管理”功能进行导入、导出。但需注意，在进行SD卡文件操作时，切忌直接拔卡，以防数据丢失或损坏。

清晰的作业划分，是专业测量的体现。它确保了海量数据井井有条，无论是道路放样中成千上万的坐标点，还是地形测量中密集的碎部点，都能被有效归类。当测量结束，通过数据线或读卡器将作业文件传输至电脑，利用专业软件进行处理成图，至此，野外采集与室内处理实现了无缝衔接，构成了数字化测绘的完整闭环。

三、 设置测站：确立测量坐标系原点

测站，是全站仪在本次测量中的“家”，是所有观测数据的基准位置。设置测站点的过程，就是精确确定仪器中心在所采用坐标系中的三维坐标（N, E, Z）和仪器高的过程。

操作上，在“基本测量”界面下，直接按下数字键“7”，即可进入快速设站功能。这是三鼎STS-722系列为提升效率所做的优化设计之一。你需要输入或从内存中选择测站点的点号，然后依次输入该点的北坐标（N0）、东坐标（E0）、高程（Z0）以及实测的仪器高。仪器高是从测点标志中心量取至仪器横轴中心的高度，务必准确。输入完毕后，按下F4“保存”键，测站设置即告成功。仪器内部已经以该点为原点，构建起了局部的测量坐标系。

测站坐标的来源有多种。对于控制测量，测站点坐标可能是通过GPS-RTK、导线测量等更高等级控制网传递而来的已知坐标。对于自由设站，则可能使用“后方交会”等应用程序，通过观测多个已知点来反算测站坐标。STS-722内置了后方交会程序，可在待定点上设站，通过观测两个以上已知点的水平角，自动解算出测站坐标，非常适合在通视条件良好的未知点快速建站。

一个正确设置的测站，是整个测量数据可靠性的根基。如果测站坐标或仪器高输入错误，后续所有测量点的坐标都会产生系统性偏差，可能导致严重的工程事故。在这个环节务必仔细核对输入的数据，必要时可通过测量一个已知点来检核测站设置的准确性。

四、 后视定向：赋予测量方向基准

如果说设置测站是确定了坐标原点，那么后视定向就是确定了坐标轴的指向。没有方向基准，测得的距离和角度就无法转换成唯一的坐标。定向的实质，是告诉全站仪，望远镜瞄准后视点时，水平度盘的读数应该是多少。

在完成测站设置后，在“基本测量”界面按下数字键“8”，即可进入快速定向功能。通常选择“坐标定向”方式（按F2键）。你需要输入后视点的点号、棱镜高，以及后视点的北坐标（Nb）、东坐标（Eb）、高程（Zb）。输入完毕并保存后，屏幕会提示“照准后视点”。

转动望远镜，精确瞄准立于后视点上的棱镜中心。对于支持激光免棱镜测距的STS-722R4等型号，在无障碍情况下，甚至可以直接瞄准目标点本身。瞄准后，仪器会根据测站点坐标、后视点坐标自动计算出理论方位角。你可以选择“检查”功能（按F1键），让仪器测量一下后视点的实际坐标，与已知坐标进行比对，以检核定向的准确性。确认无误后，按下F4“确定”键，定向即告完成。

定向的精度至关重要。它直接影响到所有观测点的水平角精度。后视点的选择应尽可能远，以提高定向精度；瞄准必须精准；并且，在长时段测量或测量重要部位前，应重新检查后视方向，防止因仪器被轻微碰动或温度变化导致的度盘漂移。成功的定向，意味着仪器已经将自己完美地“融入”了大地控制网中，随时可以开始高精度的坐标采集或放样工作。

五、 核心应用：从数据采集到智能放样

当测站与后视设置完毕，三鼎STS-722全站仪便化身为一台强大的数据采集与工程放样终端。其内置的丰富应用程序，能将基础的坐标测量拓展到解决各种复杂的工程实际问题。

最基本的功能是数据采集。在基本测量界面，照准目标点上的棱镜（或使用免棱镜模式直接照准目标），按测量键，仪器瞬间便能获取该点的斜距、水平角、垂直角，并实时计算出目标点的三维坐标（N, E, Z），你可以选择将其存储到当前作业中。这个看似简单的过程，是地形测绘、断面测量等工作的核心。

而它的强大，更体现在专业的测量程序上。例如“道路设计与放样”功能，允许你提前输入或设计道路的中线元素（直线、圆弧、缓和曲线），建站后，只需输入待放样的桩号，仪器便会实时显示应移动的方向和距离，引导你快速找到中桩、边桩位置，极大提升了道路施工效率。“对边测量”程序能无需移动测站，直接测算出两个不可通视点间的平距、高差和方位角，适用于计算土方量、监测变形。“悬高测量”则可以轻松获取如电线、桥梁底面等无法放置棱镜的点位高度。

这些智能化的应用程序，将测量员从繁复的几何计算中解放出来，把精力更多地投入到对测量方案的规划和对测量结果的判断上。无论是地形测图、工程放样，还是变形监测，STS-722系列都能凭借其强大的内置软件和稳定的性能，提供可靠的解决方案。

六、 精度保障与维护校准

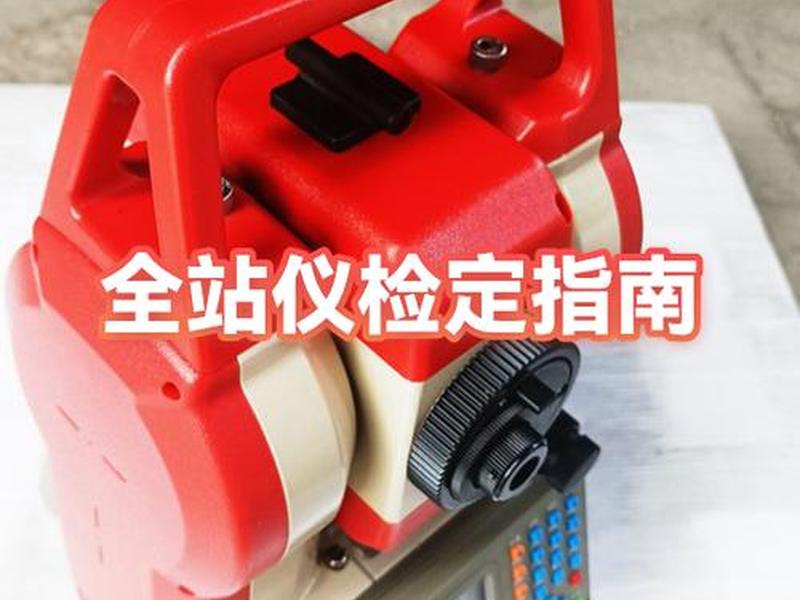

再先进的仪器，也需要精心的维护和定期的校准，才能持续输出可靠的精度。三鼎STS-722全站仪提供了完善的误差校准功能，这是保证其长期处于最佳工作状态的秘诀。

仪器内部集成了多项校准程序。例如，可以通过“误差校准”菜单，对竖盘指标差（i角）和视准轴误差（2C）进行检测与校准。这些轴系误差会直接影响角度测量的精度。操作过程通常需要在高稳定的环境中，按照屏幕提示观测特定的目标，仪器会自动计算并存储改正值，在后续测量中自动进行修正。圆水准器、管水准器、光学对中器乃至仪器常数（K）都可以进行校准。

日常的维护同样重要。仪器应存放于干燥、清洁的环境中，运输时使用原装箱包，避免剧烈震动。镜头清洁应使用专用的软毛刷和镜头纸，防止刮伤。长期不使用时，应定期给电池充电。每次测量前，进行简单的检查，如检查各螺旋的松紧是否适度，补偿器是否正常工作，屏幕与按键功能是否正常。

将定期的专业检定与日常的精心维护相结合，才能让这台精密的测绘仪器始终保持巅峰状态。其IP56级的高等级防水防尘设计，虽然能抵御野外恶劣环境的侵袭，但使用者的爱护，才是它长久服役、精准如一的最大保障。
