在测绘与工程测量的精密世界里，厘米级的误差可能意味着天壤之别。而三鼎RTK系统，正是将这种高精度从实验室带入野外现场的利器。许多测量人面对主机上闪烁的指示灯和复杂的参数时，常常感到无从下手。电台模式与基站设置，堪称这套系统发挥效能的“心脏”与“大脑”。掌握其设置精髓，不仅意味着设备正常运转，更代表着效率的提升与成果的可靠。本文将带您深入三鼎RTK的电台与基站设置核心，揭开高效、稳定作业背后的秘密。

电台模式选择与初始化

电台模式是三鼎RTK实现差分数据无线传输的传统而可靠的方式。在启动任何作业之前，正确的模式选择与初始化是成功的第一步。三鼎主机面板上精巧排列的六个指示灯（上排三个红灯，下排三个绿灯），并非简单的状态显示，而是与“功能键F”及“开关机键I”共同构成了一套直观的指令语言。

要进入神秘的设置模式，需要同时按住“功能键F”和“开关机键I”，等待所有指示灯一同闪烁并伴随“滴”声提示后，先松开“开关机键I”，再松开“功能键F”。此刻，仪器便进入了可配置状态。以设置基准站电台模式为例，进入设置模式后，按一下“功能键F”，将指示灯切换到第二个红灯（代表基准站模式），再按一下“开关机键I”进行确认。随后，仪器会以所有指示灯闪烁和三次“滴”声作为回应。

关键的步骤在于数据链选择。确认模式后，需要长按“功能键F”直至听到提示音，此时会看到下排某个绿灯开始闪烁。通过多次按动“功能键F”，将闪烁的绿灯切换至第三个（代表外接电台），最后按下“开关机键I”完成最终设定。面板应稳定显示第二个红灯与第三个绿灯亮起，这标志着基准站已准备就绪，等待发射差分信号。移动站的设置逻辑与此类似，但指示灯组合不同，通常为第一个红灯与第一个绿灯组合，代表内置电台接收模式。

基站架设与关键参数配置

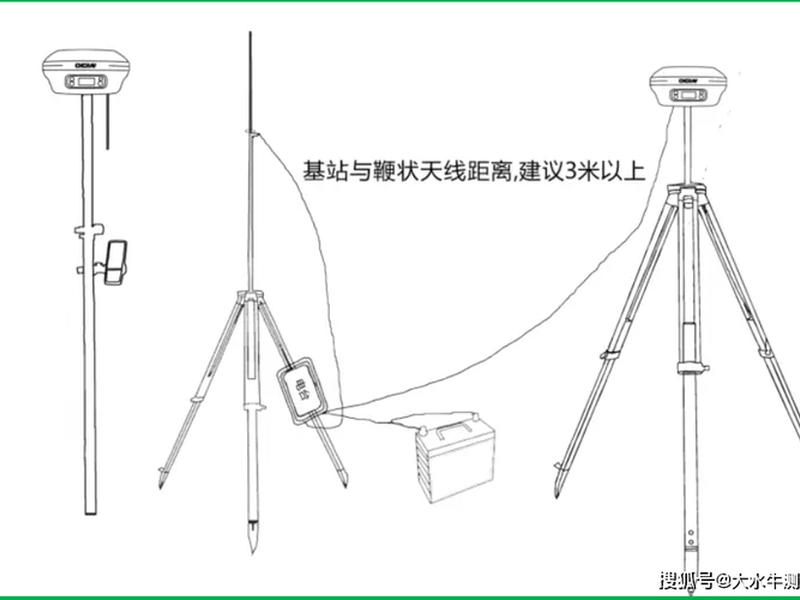

基准站的架设位置与参数配置，直接决定了整个RTK作业系统的覆盖范围与数据质量。选择一个开阔、无强电磁干扰、视野良好的高点架设基站是首要原则。将主机稳固安装在三脚架基座上，连接外接电台、发射天线和电源。接线时务必注意接口的唯一性，确保“红点对红点”，避免因误接导致设备损坏或通信失败。

参数配置是决定数据质量的灵魂。在基准站设置中，差分数据输出格式强烈建议选用兼容性最广的RTCM 3.2格式。电台频率的选择也至关重要，应尽量避免使用460.0MHz等常用公共频道，以减少信号干扰，可考虑使用462.5MHz或467.5MHz等相对冷门的频点。发射功率并非越大越好，在城市环境中，3W至5W的功率足以稳定覆盖3到5公里范围，既能保证通信质量，又能有效节约电量并减少对周边设备的干扰。

天线高的输入必须精确无误，应包含天线相位中心到测点标志面的实测高度，并考虑天线本身的模型改正。更新率设置也需留意，虽然采样率1Hz可能满足大部分静态应用，但差分数据的播发频率建议不低于5Hz，特别是在动态测量或卫星信号条件复杂的场景下，更高的更新率有助于移动站快速收敛至固定解。当所有参数设置妥当并启动基站后，观察电台上的TX指示灯，若其保持每秒闪烁一次的稳定节奏，同时主机DATA灯快速闪烁，便意味着基准站已经开始正常发射差分信号。

移动站对接与网络模式备选

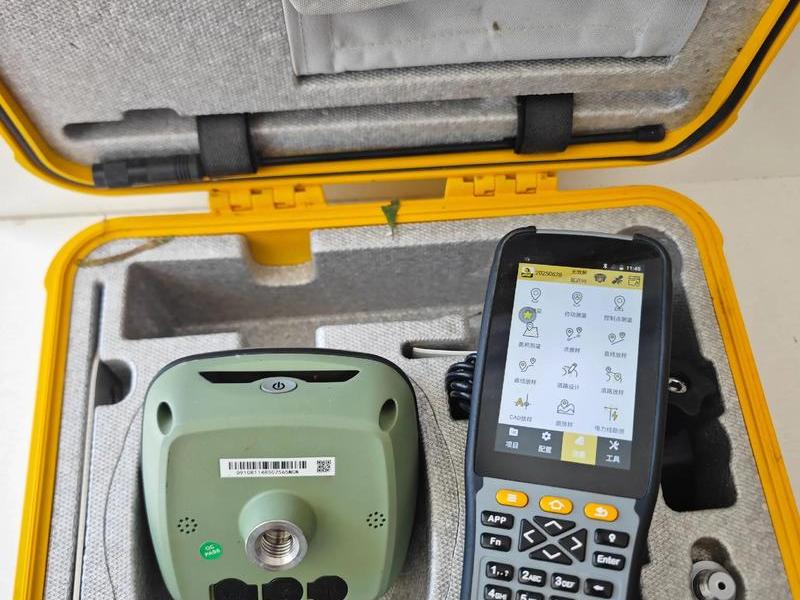

移动站作为数据采集的前端，其与基站的顺利对接是作业得以开展的前提。在物理连接上，将移动站主机安装在对中杆顶端，连接好接收天线，并将手簿固定于便于操作的高度。开机后，通过手簿的蓝牙功能搜索并连接对应的主机机身号，建立无线控制链路。

在软件设置中，需将移动站的工作模式设置为“移动站”，数据链选择“电台”模式，并确保电台通道号与基准站电台设置的通道完全一致。这是移动站能够接收到差分数据的关键。设置完成后，关注手簿软件界面上的解状态信息。从“单点解”到“浮动解”，最终达到“固定解”，这个过程的速度和稳定性，直接验证了电台链路与参数设置的正确性。

除了传统的电台模式，三鼎RTK也支持网络模式作业，这在城市或网络信号覆盖良好的区域尤为高效。在网络模式下，基准站和移动站均需插入有效的SIM卡。基准站设置为网络模式后，通过手簿配置网络参数（如服务器IP、端口、接入点、用户名和密码），登录到指定的CORS服务器或自建服务器，上发GPGGA数据。移动站则以相同的网络设置登录服务器接收差分数据。这种方式省去了架设物理基站和调试电台的步骤，开机即可通过移动网络获取差分信号，极大提升了作业灵活性，有效传输距离理论上可达30至50公里。

工程创建与坐标系统转换

当硬件连接与模式设置完成后，需要在手簿软件（如工程之星）中创建工程并设置正确的坐标框架，这是将原始卫星观测值转化为可用工程坐标的核心步骤。新建工程时，需赋予工程一个明确的名称，并正确设置天线高类型（通常为杆高）和量取高度。

坐标系统设置是保证测量成果符合地方坐标系要求的关键。进入坐标系统设置界面，需要根据项目要求选择或新建参数系统。通常需要设定正确的椭球体（如国家常用的西安80或CGCS2000坐标系），并输入准确的中央子午线经度。对于地方独立坐标系或需要与已有成果衔接的项目，必须进行参数转换。

求取转换参数是RTK测量的标准化流程。在工程区域内至少选择两个（建议三个以上）分布良好的已知控制点，在点测量模式下，分别采集这些点的高精度WGS-84经纬度坐标。随后，在“求转换参数”功能中，通过“增加”按钮，依次录入每个控制点的已知平面坐标（如X, Y, H）和刚刚采集的对应经纬度坐标。软件会自动计算出一套转换参数（四参数或七参数）。保存并应用该参数后，系统便将实时测量的WGS-84坐标转换到了目标工程坐标系下。通过“校正向导”功能，在某个已知点上进行单点校正，进一步消除残余误差，完成整个坐标系统的适配。

常见故障诊断与解决策略

即使按照流程操作，在实际作业中仍可能遇到各种问题。快速诊断并解决这些故障，是保障测量进度的必备技能。一个典型的问题是通信距离异常。如果基站电台发射距离或移动站接收距离明显短于标称值（如外接电台正常应达10-15公里），首先应检查电台指示灯（TX灯）闪烁是否规律（一秒一次）。可尝试更换作为基站的主机进行交叉测试，若问题依旧，则可能是电台模块本身需要检修。

移动站无法获得固定解或解状态频繁跳动，是另一个常见困扰。这可能由多种原因导致：一是网络信号差（网络模式下），应尝试连接外置网络天线或移至信号更佳的位置；二是电台模式下的通讯距离已接近极限或中间有严重遮挡；三是当时当地的卫星几何构型较差（PDOP值过高），可等待卫星状况改善或选择其他时段作业；四是差分数据格式不匹配，检查基准站发射格式与移动站接收格式是否一致，均设为RTCM3.2通常是稳妥的选择。

主机开机异常，如所有指示灯亮红灯并伴有报警声，可能提示硬件或软件故障。有时可能是存储磁盘问题，尝试格式化或更换；也可能是软件注册码异常，需要重新注册。对于外接电台供电不稳导致基站自动关机的问题，则应重点检查蓄电池电量是否充足，电源线连接是否牢固，确保供电电压稳定满足设备要求（通常为9-16V DC）。

测量实施与数据管理

一切设置妥当并通过检核后，便进入了正式的测量或放样阶段。在点测量时，将移动站对中杆立在待测点上，待手簿显示“固定解”且气泡居中后，按下手簿的“Enter”键或对应采集键，即可保存该点的三维坐标。采集时应注意核对点名、编码和天线高是否正确。

点放样功能则指引测量员找到设计坐标对应的实地位置。在“点放样”界面导入或输入放样点坐标后，软件界面会动态显示当前站立点与目标点的方向偏差和距离，引导测量员移动直至偏差接近零，从而精准标定放样点。线放样功能同理，用于放样直线或道路中线等。

外业工作结束后，数据导出与管理至关重要。通过手簿的数据导出功能，可将采集的坐标文件转换为常用格式（如.dat, .txt, .csv），传输至电脑。导出的数据文件通常包含点名、编码、X坐标、Y坐标、高程等信息。妥善备份和命名这些数据文件，是项目成果归档和后续内业处理的基础。规范的流程从精准的设置开始，以可靠的数据结束，形成一个完整的质量闭环。
