对于刚入手三鼎RTK的测量新手而言，面对崭新的主机和复杂的参数，如何正确设置并让设备高效运转，无疑是踏入精准测量世界的第一道关卡。电台模式作为RTK作业中稳定可靠的数据传输方式，其正确配置更是保障测量精度的核心环节。本文将深入剖析三鼎RTK新机的初始化设置与电台模式的详细配置流程，为您揭开高精度测量设备的神秘面纱，助您快速上手，征服每一个测绘项目。

一、开箱检查与基础认知

当您拿到全新的三鼎RTK设备时，切勿急于通电开机。首先应进行全面的开箱检查，确认主机、手簿、电池、电台、天线、对中杆、三脚架以及各种连接线缆是否齐全完好。仔细阅读快速入门指南，了解设备各部件名称与基本功能，特别是主机面板上的功能键（F键）与开关机键（I键），以及那六颗红绿指示灯——它们是设备与您对话的语言。理解基准站与移动站的基本概念：基准站如同一个已知位置的信号灯塔，而移动站则是接收灯塔信号并计算自身位置的接收器。电台则是连接这两者的无线通信桥梁。对新设备的物理构造和工作原理建立清晰认知，是后续一切顺利操作的基础。

二、主机模式设置与指示灯解读

三鼎RTK主机的工作模式需要通过面板按键进行设置，这是让设备“明白”自己角色的关键一步。同时按住“功能键F”和“开关机键I”，待所有指示灯同时闪烁并伴随提示音后，先松开开关机键，再松开功能键，即可进入模式设置状态。通过短按功能键F，可以在红灯1（移动站）、红灯2（基准站）、红灯3（静态）之间循环切换。选定目标模式（例如基准站）后，按下开关机键I确认，设备会发出三声提示音并闪烁。设置完成后，按一下功能键F查看当前状态。对于电台模式，基准站通常对应“红灯2亮起+绿灯3亮起（外接电台）”的指示灯组合，而移动站则对应“红灯1亮起+绿灯1亮起（内置电台）”。正确解读这些指示灯语言，是判断设备是否按预期工作的直接依据。

三、基准站架设与电台启动

基准站的架设位置至关重要，应选择视野开阔、地势较高、远离高压线和强电磁干扰的开阔地带。架设时，首先在三脚架上安装基座并对中整平（若在未知点，大致整平即可）。将主机通过连接器安装在基座上，连接蓄电池供电。接着，在另一脚架上架设电台发射天线，并用专用电缆将其与电台主机连接。用电源线将主机、电台和蓄电池正确连接，务必注意“红正黑负”的极性。所有线缆接口均有防呆设计，应对准红点插入。接线完成后，先开启RTK主机电源，待其完成卫星搜索初始化。然后在主机上通过按键将工作模式设置为“基准站”模式。打开电台电源，轻按“ON/OFF”键。成功启动后，电台的TX指示灯会以每秒一次的频率规律闪烁，这表明差分信号正在持续稳定地发射，基准站已进入正常工作状态。

四、移动站设置与手簿连接

移动站的硬件安装相对简单，将主机安装在对中杆上，顶部接好接收天线，并将手簿通过托架固定在对中杆便于操作的位置。开启移动站主机电源，并通过面板按键将其工作模式设置为“移动站”。接下来是建立手簿与主机之间的通信桥梁——蓝牙连接。打开手簿电源，进入系统后，开启蓝牙功能并执行扫描，在设备列表中找到对应的主机机身号，双击进行配对连接。在连接设置中，通常需要在“串行端口”选项前勾选，并选择合适的COM口（如COM7）。连接成功后，手簿即可与主机进行数据交互。这是通过手簿软件（如工程之星）控制主机、接收并处理数据的前提。

五、工程之星软件关键配置

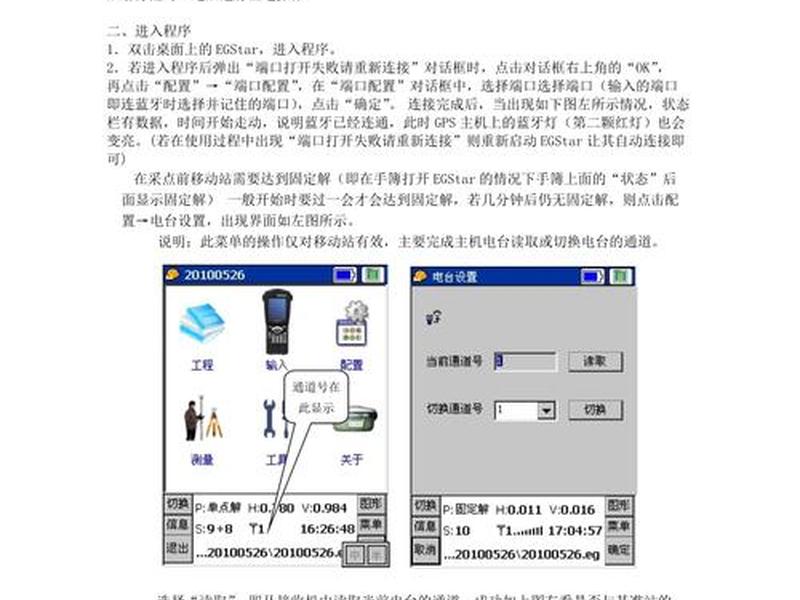

手簿与主机连接成功后，在桌面上启动“工程之星”软件。软件启动后，首先需确保软件通过蓝牙与主机连通。若未自动连接，需手动进入“设置”-“连接仪器”，选择正确的输入端口（如端口7）并点击连接。连接成功后，进入关键的数据链设置。点击“设置”-“电台设置”，在“切换通道号”选项中，选择与基准站电台发射通道完全一致的通道号，这是移动站能接收到基准站信号的根本保证。然后，进入“移动站设置”，将差分数据格式修改为与基准站匹配的格式，例如CMR或RTCM3.2等。这些设置确保了数据解码的正确性。之后，需要新建一个工程文件，为此工程命名，并配置正确的坐标系统参数，包括选择合适的参考椭球、输入当地的中央子午线经度等。这些基础配置是后续测量数据具有实际意义的基础。

六、参数转换与固定解获取

完成软硬件基础设置后，要使移动站测量结果转换为工程所需的实际坐标，必须进行参数转换。最常见的方法是使用“四参数”或“七参数”。在工程之星软件中，进入“参数计算”或“求转换参数”功能。将移动站对中杆精确安置在第一个已知控制点上，待移动站接收信号达到“固定解”状态（手簿界面有明确提示）后，采集该点的WGS84坐标，并输入该点对应的已知本地坐标系坐标。同理，移动到第二个、第三个已知控制点，重复采集与输入过程。软件会根据多组公共点的两套坐标，自动计算出转换参数。计算完成后，务必检查参数的水平残差和高程残差，确保其在允许误差范围内，然后应用该参数至当前工程。应用参数后，移动站再次达到“固定解”状态时，其显示的坐标即为转换后的实际工程坐标，此时便可开始正式的测量或放样作业。

七、网络模式（CORS）作为备选方案

除了传统的电台1+1模式，三鼎RTK也支持网络模式（CORS连接），这在拥有稳定移动网络信号的地区更为便捷，无需自架基准站。在移动站设置中，将数据链选择为“网络模式”。进入网络设置，点击“增加”，根据CORS账户信息填写IP、端口、用户名、密码、接入点（APN）等。设置完成后点击“连接”，手簿会尝试登录CORS服务器并接收网络差分信号。成功连接并达到固定解后，同样需要进行参数转换，即可作业。网络模式简化了外业设备携带，是电台模式的有效补充。

正确设置三鼎RTK新机并完成电台配置，是一个从硬件连接到软件参数化的系统工程。它要求操作者既要有清晰的逻辑步骤，又要对测量原理有基本理解。从开箱认知到模式选择，从基准站架设到移动站联动，再到软件内的精细参数配置与坐标转换，每一个环节都环环相扣。掌握这套流程，意味着您不仅驾驭了一台高精度仪器，更掌握了一把开启精准空间数据世界的钥匙。无论是电台模式下自力更生的稳定可靠，还是网络模式下的轻便快捷，正确且熟练的设置都是保障数据质量、提升作业效率的基石。让这台三鼎RTK，在您手中真正发挥出它的强大潜能。
