在道路、隧道工程的施工现场，精准高效的测量是确保工程质量的基石。传统的外业测量工作常常伴随着数据计算繁琐、现场分析滞后等痛点。而一款名为“道路分析掌测”的安卓软件，正以其强大的功能改变着这一局面。它集成了先进的交点法道路线形编辑与复杂的隧道断面设计分析能力，将专业的内业计算能力搬到了移动掌端，实现了内外业数据的无缝共享与实时分析。本文将深入探讨如何运用这款神器进行交点法编辑，并详解隧道断面的编辑与分析流程，为工程测量人员提供一份实战指南。

交点法编辑：构筑道路的精准骨架

道路中线是工程的灵魂，其精确测设离不开科学的线形设计方法。在道路分析掌测软件中，交点法是一种经典且高效的道路平面线形设计方式。

交点法的核心在于通过定义路线转折点（即交点JD）的坐标以及曲线要素（如圆曲线半径R、缓和曲线长度Ls等）来描述道路走向。这种方法逻辑清晰，尤其适用于高速公路、等级公路等线形相对规则的道路设计。在软件中，用户只需依次输入各交点的坐标、曲线半径及缓和曲线参数，系统便能自动计算出完整的道路中线，并生成逐桩坐标。

相较于另一种主流方法——线元法，交点法在处理由直线、圆曲线和缓和曲线构成的常规线形时，具有参数输入直观、计算模型成熟稳定的优势。虽然对于极其复杂的匝道或回头曲线，线元法更具灵活性，但对于大多数道路项目，交点法已能提供完美的解决方案。软件内置的高阶计算引擎，确保了即使面对大偏角或复杂组合曲线，计算结果也能快速收敛，精度极高。

在实际操作中，测量人员可以在现场使用掌测软件，直接调用或新建交点法文件。通过蓝牙连接全站仪或RTK设备，实时采集的坐标数据可与设计线形进行比对，实现动态放样与检核。这种“设计-测量-反馈”的实时闭环，极大提升了外业作业的效率和准确性。

隧道断面库：建立专属的工程档案

隧道是穿山越岭的巨龙，而其“身形”——断面轮廓的精准定义，是控制开挖与支护的关键。道路分析掌测软件提供了强大的隧道断面库管理功能，为每一条隧道建立数字化的“身份档案”。

隧道断面库是一个系统化的数据库，用户可以针对不同的围岩等级、支护类型或设计阶段，创建并管理多个断面模板。例如，可以为“三级围岩标准段”、“五级围岩加强段”或“二衬浇筑断面”分别建立独立的库文件。在创建时，只需为断面类型命名并添加至库中，软件便会将其存入项目内存，方便随时调用。

这种库管理模式带来了极大的便利性。在一个大型隧道项目中，往往存在数十种不同的断面形式。通过断面库，测量人员可以轻松地在不同断面之间切换、编辑或对比，避免了重复输入的繁琐，也保证了数据的一致性与规范性。所有编辑好的断面数据，都能与电脑端的内业版软件完全同步，实现了内外业工作的无缝衔接。

断面数据编辑：从坐标到图形的魔法

拥有了断面库，下一步便是赋予每个断面精确的几何形态。道路分析掌测软件提供了两种图形编辑方式：由线段和圆弧组合编辑，以及完整的圆形断面编辑，以适应不同隧道形状的需求。

对于马蹄形、直墙拱形等常见隧道断面，通常选择“线段和圆弧”模式进行编辑。其核心是定义断面轮廓线上的一系列特征点。软件采用独特的坐标系：Y代表距隧道中心线的水平距离，H代表该点相对于纵坡设计高的垂直高差。编辑时，需按照逆时针方向，逐点输入其(Y, H)坐标，对于圆弧段还需输入圆心角。软件会自动将这些点连接起来，形成封闭的断面图形。

操作过程如同绘制一幅数字素描。例如，输入一系列坐标点如 (1.750, 2.000, 180.000000)、(-1.750, 2.000, 0.000000) 等，软件便能勾勒出从拱顶到边墙的轮廓。每一步操作都有“添加”、“插入”、“修改”、“删除”等选项支持，即使输入有误也能轻松修正。而对于圆形盾构隧道，编辑则更为简单，只需输入圆心坐标（Y, H）和半径即可快速定义。

超欠挖分析：施工质量的实时裁判

隧道开挖过程中，控制超挖和欠挖是节约成本、保证安全的核心环节。道路分析掌测软件最引人称道的功能之一，便是能够进行隧道现场的超欠挖实时分析。

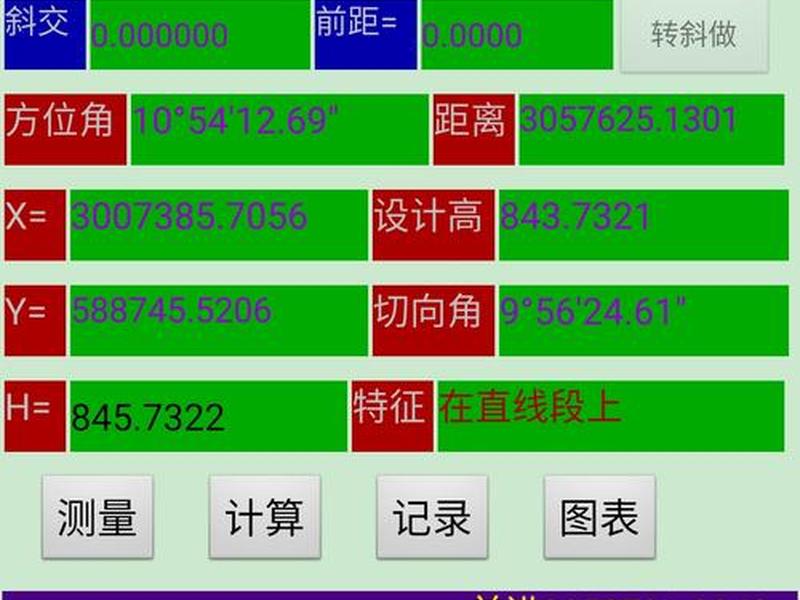

当现场测量人员通过联机测量或手动输入，获取到隧道开挖轮廓上某测点的三维坐标后，软件能瞬间完成一系列复杂计算。通过道路三维正反算功能，确定该点对应的设计桩号和中线位置。然后，调取该桩号处的设计断面数据，将实测点与设计断面进行比对。

分析结果会以直观的图形和数字形式呈现。在图形界面，实测轮廓线与设计断面线会叠加显示，超挖或欠挖的区域一目了然。软件会精确计算出该测点相对于设计轮廓的径向偏差值，并可以生成详细的超欠挖成果表。这相当于为每一寸开挖面都配备了实时“质检员”，让施工班组能够立即判断开挖质量，并指导下一循环的钻爆或掘进作业，实现真正的信息化、动态化施工控制。

复杂线形应对：虚交点与特殊曲线

在山区或地形复杂的路段，路线常常需要克服巨大障碍，导致一些交点（JD）无法直接到达或通视，这时便产生了“虚交点”问题。传统的虚交点计算繁琐耗时，但道路分析掌测软件已将其程序化，轻松化解了这一难题。

软件允许用户通过输入两个或多个辅助转点（ZD）的坐标，来间接确定虚交点的位置并计算转角。系统内部会依据严密的几何模型，自动解算出实际的交点参数与曲线要素。对于回头曲线等特殊线形，软件同样提供了专门的计算模块。无论是多交点虚交还是复杂的回头曲线，测量人员都无需再进行复杂的手工计算，只需按规则输入观测数据，剩下的便可交给软件完成。

这背后离不开软件强大的计算内核。它采用了能处理任意复杂线形的辛普森线元法作为补充和保障，确保即使面对非对称曲线、复合曲线等“最强大脑”级的线形挑战，也能保证计算速度与结果的绝对可靠。这使得软件能够适应从平原高速到山区险路的全场景道路测量需求。

数据共享与输出：贯通内外业的信息桥梁

测量工作的价值最终体现在成果的交付与应用上。道路分析掌测软件构建了一座贯通外业现场与内业办公室的坚固桥梁。在现场采集的所有数据，包括放样记录、断面测量数据、超欠挖分析结果等，都可以通过软件的双重记录功能保存。

软件支持同时生成两种格式的文件：一种是便于现场技术人员即时查看和交底的文本格式；另一种是标准化的DAT坐标数据格式。后者可以直接导入到电脑端的道路分析内业版软件中，用于生成正式的断面图、计算土石方量、绘制CAD平面位置图，乃至整理竣工资料。真正做到了“外业采集、内业深化”的一体化工作流。

软件还支持将设计断面直接从CAD图形导入，也支持将分析结果如超欠挖断面图、平面位置图等导出为CAD图形。这种与行业通用软件的无缝对接能力，极大地提升了数据的利用效率和成果的专业化程度，让测量数据从采集到归档的整个生命周期都畅通无阻。
