在现代化工程测绘的宏伟蓝图中，RTK测量技术如同一把精准的“空间雕刻刀”，彻底颠覆了传统道路施工放样的模式。它将厘米级的实时定位能力赋予野外作业，让复杂的道路曲线与边坡得以在现实大地上一一精准呈现。本文将深入剖析道路RTK测量的完整操作流程，为您揭开这项高效、精准技术的神秘面纱，无论您是测绘新手还是经验丰富的工程师，都能从中获得一套清晰、可靠、可直接上手的行动路线图。

一、 测量前的精密筹备

万事开头难，充分的准备工作是成功的一半。在开启RTK道路放样之前，必须完成一系列精密的前期设置，这好比战士出征前校验与地图。

项目创建与坐标系统一至关重要。在测量手簿软件中新建项目，根据工程要求正确选择坐标系、投影参数和椭球体。接着，需要输入或获取控制点坐标。这些控制点是整个测量工作的“骨架”，必须确保其坐标数据准确无误地输入系统。通常，可以通过手工输入、从文件导入或直接从已知点库中调用。

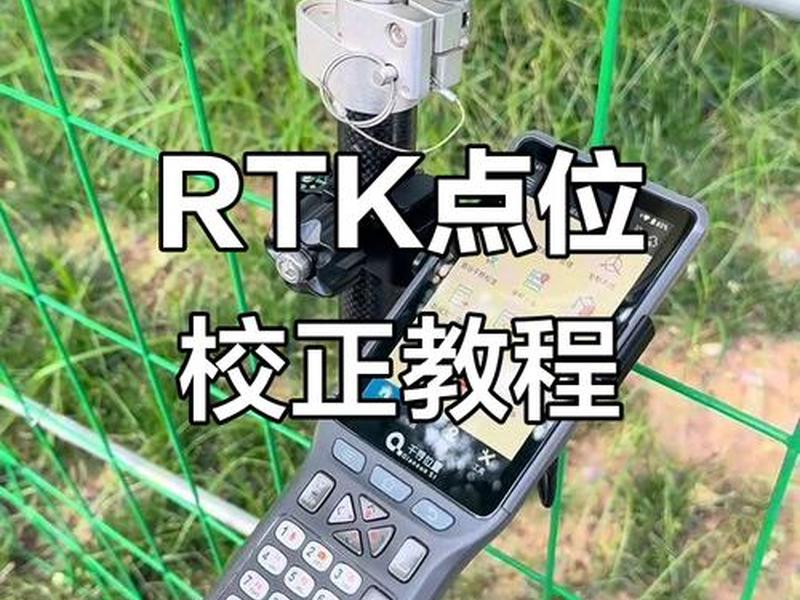

完成坐标系统设置后，下一步是进行至关重要的“点校正”或“参数计算”。RTK接收机直接获取的是WGS-84坐标系下的经纬度坐标，而工程应用需要的是地方平面坐标。通过测量至少两个（推荐三个或以上）已知地方坐标的控制点，软件可以自动计算出转换参数（如四参数或七参数），将卫星坐标瞬间“转换”为施工坐标。这一步的精度直接决定了后续所有放样点的绝对位置准确性，丝毫马虎不得。

二、 设备连接与模式设置

当坐标框架搭建完毕，接下来便是让设备“活”起来。RTK系统由基准站和移动站组成，它们之间必须建立稳定可靠的数据通讯链路。

设备连接主要包括两个层面。一是手簿（控制器）与RTK主机（移动站）的连接，目前主流方式是通过蓝牙或Wi-Fi。打开手簿软件中的仪器连接功能，搜索并配对主机，建立无线通讯。二是基准站与移动站之间的差分信号传输。这主要有两种模式：网络模式（CORS/NTRIP）和电台模式。在网络信号良好的区域，通过手机卡接入千寻、国家CORS网等差分服务，是最便捷的选择，作业范围广。在偏远或网络不佳地区，则需要架设自带电台的基准站，通过无线电波发射差分信号给移动站，作业距离通常在数公里至十余公里。

模式设置的核心目的是让移动站获得“固定解”状态。在网络模式下，需要在手簿软件中正确输入CORS账号、接入点、端口等信息。在电台模式下，则需设置相同的电台频道、波特率和差分格式（如RTCM3.2）。当移动站接收到稳定的差分信号并解算成功时，手簿界面会显示“固定解”，此时定位精度可达厘米级，方可进行高精度测量与放样作业。

三、 道路设计文件导入与核对

拥有了精准的实时定位能力，还需要一张“设计蓝图”来指导放样。这就是道路设计文件，通常由设计院提供，格式可能是`.txt`、`.csv`或特定软件格式。

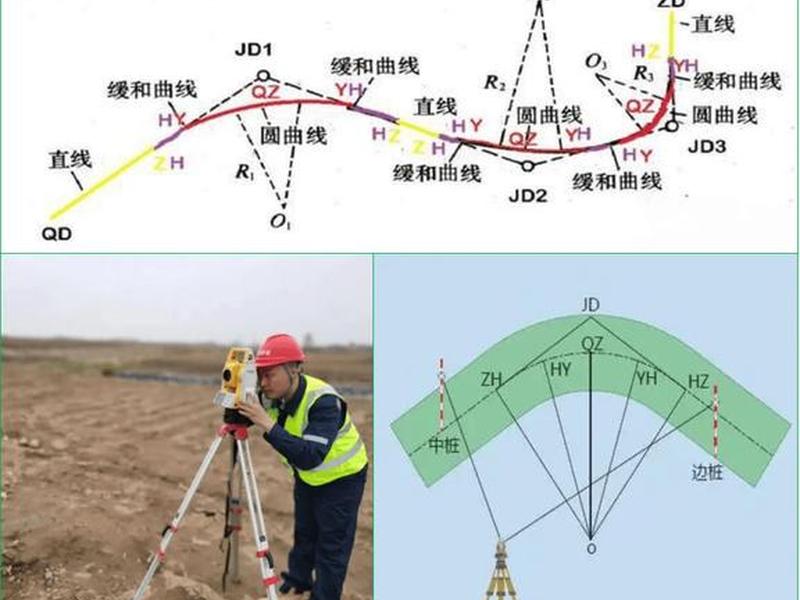

在RTK手簿软件中，找到“道路放样”或类似功能模块，点击“打开”或“导入”道路文件。软件会读取文件中的道路元素，如平曲线（直线、圆曲线、缓和曲线）、竖曲线、路基断面、边坡设计等。导入后，务必在图形界面和列表中对道路设计线进行可视化核对。检查道路起点、终点里程是否正确，曲线要素是否完整，有无异常跳点。

核对无误后，软件会根据设计文件自动计算道路中线上任意里程点的三维设计坐标。也能根据标准横断面设计，计算出任意里程处、距离中线任意偏距的边桩、坡脚、坡顶等特征点的坐标。这一步将抽象的图纸数据转化为一系列可被RTK直接导航放样的空间点集，是连接设计与现场施工的关键数字桥梁。

四、 实地放样操作全流程

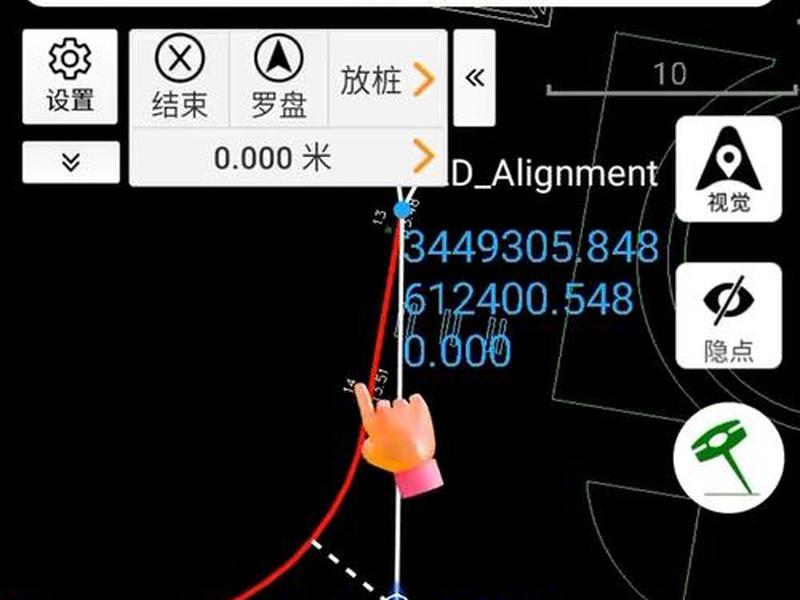

一切就绪，真正的“空间雕刻”开始了。进入道路放样界面，手簿屏幕会实时显示移动站（对中杆尖）当前位置、设计道路中线、以及当前位置与目标放样点之间的精确导航信息。

最常用的放样方式是点放样和中线放样。例如，需要放样某个特定里程的桩位时，在目标列表中选择该里程点，启动点放样。手簿界面会动态显示“北向偏移量（dN）”、“东向偏移量（dE）”和“高程差（dZ）”，并辅以箭头或导航条指引方向。作业员只需根据提示前后左右移动对中杆，当所有偏差值接近零时，杆尖下方即为精确的放样点位置，做好标记即可。

对于需要连续放样的路段，如道路中线或边线，可以使用中线放样模式。在此模式下，软件会实时计算并显示当前位置的“里程”和“偏距”。作业员可以设定一个固定的偏距（例如0米放中线，或+10米放右边线），然后沿着道路走向行走，软件会持续提示与目标线的横向偏差，引导作业员将一系列点精准地放到设计线上。这个过程高效且直观，极大提升了放样效率。

五、 横断面与边坡放样采集

道路施工不仅需要确定中线和边线，还需要精确控制路基的断面形状和边坡坡度。RTK的横断面采集与边坡放样功能为此而生。

进行横断面测量时，首先在道路上确定一个中桩点并放样。然后，在软件中选择“横断面采集”模式，以该中桩为基准，沿着垂直于道路中线的方向（横断面方向）移动。软件会实时记录移动轨迹上各点的三维坐标及其相对于中桩的横偏距和高程。这些数据可以直接导出，用于计算土方量或检验路基填挖是否达到设计高程。

边坡放样则是更高级的应用。在道路放样界面选择“边坡放样”功能，软件会根据导入的设计文件，自动计算出当前位置对应的边坡坡面设计线。屏幕上会清晰指示出作业员当前位置是位于坡面、平台还是坡脚，并给出“向内/外移量”和“填/挖值”的精确导航。施工人员可以据此快速找到边坡的开挖或填筑边界，确保边坡坡度符合设计要求，保障工程安全与稳定。

六、 作业核验与常见问题规避

精准的测量离不开严谨的核验。在放样过程中或阶段性完成后，进行成果检核是保证质量的重要环节。可以利用RTK对已放样的点进行复测，对比放样坐标与实测坐标的差值，确保在允许误差范围内。

了解并规避常见问题能显著提升作业成功率。卫星信号方面，应避开高楼、大树等强烈遮挡物，远离高压线、无线电发射塔等强电磁干扰源，选择开阔地带作业。通讯链路方面，在网络模式下确保手机信号良好，在电台模式下确保基准站架设位置无遮挡且供电充足。参数方面，务必确保点校正使用的控制点可靠，且移动站作业范围最好在校正点构成的几何图形内部，避免外推使用导致精度衰减。

注意对中杆气泡居中、杆高输入准确等细节。养成在每天作业开始和结束时，在一个已知点上进行精度比对的好习惯，能够及时发现系统误差，确保全天数据可靠。
