在测绘工程的精密世界里，角度是构筑一切坐标与形貌的基石。经纬仪，作为获取这一基石的核心工具，其自身的精度直接决定了地图的准确、工程的成败。那么，谁又来为经纬仪的精度作保？答案就隐藏在“经纬仪检定装置”及其权威法典——“经纬仪检定装置检定规程”之中。它们是度量衡体系中的“度量衡”，是确保每一度、每一分、每一秒都真实可信的终极守护者。本文将带您深入探索这套精密系统的奥秘，揭开其如何为现代测绘构筑起坚不可摧的精度长城。

精度之源：检定装置的核心架构

经纬仪检定装置并非单一仪器，而是一套精密集成系统。它的核心使命，是生成一系列已知且极其精确的空间角度基准，用以比对和校准被检经纬仪的示值。想象一下，它就像一位拥有“绝对角度感官”的裁判，用自身无可置疑的标准，去评判运动员（经纬仪）的动作是否规范。

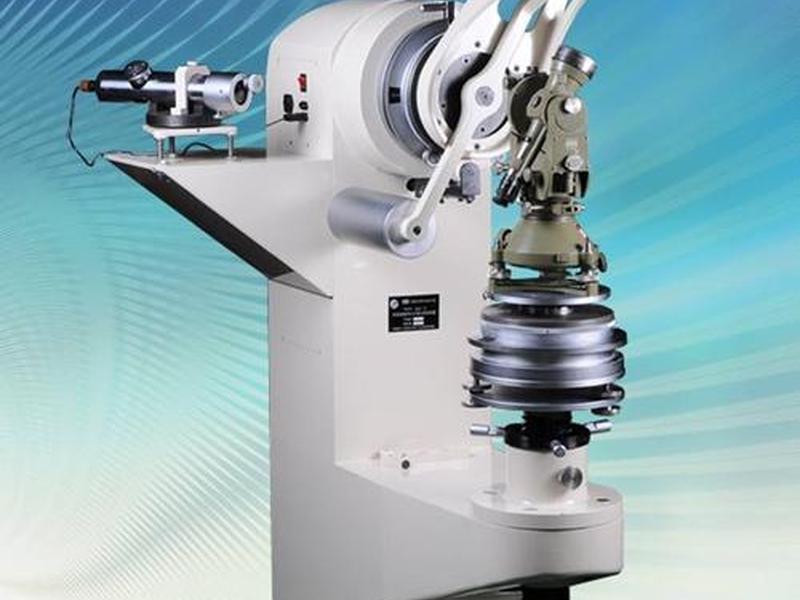

主流装置主要分为两大流派：多目标式与多齿分度台式。多目标式装置如同一个微缩的星空观测室，在水平方向布置4至6只平行光管，在竖直方向设置不少于5个位置的平行光管，共同构成一个布满已知“恒星”的基准天球。被检经纬仪在其中心旋转观测，其读数与这些“恒星”的预设坐标之差，便是其误差。而多齿分度台式装置则更像一个精密的机械角度发生器，它通过多齿分度台产生标准转角，配合平行光管提供无穷远目标，实现对经纬仪的系统性逐点检定。这两种结构共同构成了检定工作的物理基础，确保角度基准的稳定与可靠。

这套精密机械与光学系统的协同工作，对环境有着近乎苛刻的要求。恒温、防震、洁净的实验室环境是基本前提，任何微小的温度波动或地面振动，都可能以角秒级的误差污染检定结果。高等级的检定实验室本身就是一座对抗外界干扰的堡垒，只为守护那毫厘之间的绝对真实。

法规演进：从JJG949-2000到2011

技术的前进总是呼唤着规则的更新。经纬仪检定装置的“根本大法”——《JJG949-2011经纬仪检定装置检定规程》的诞生，便是一次重要的技术法规进化。它正式取代了自2000年起施行的旧版规程，其修订背景直接源于业界的实践反馈。

在长达十年的应用过程中，JJG949-2000规程虽然发挥了重要作用，但其部分检定项目和方法被许多使用单位认为流程较为繁琐，在一定程度上影响了检定效率。为了在确保计量性能的前提下，使规程更贴合实际生产与检定需求，国家质量监督检验检疫总局组织了这次修订。修订工作由中航工业北京长城计量测试技术研究所牵头，汇聚了广东省计量科学研究院、中国计量科学研究院等多家权威机构的技术智慧。

新规程于2011年11月14日发布，并于次年5月14日正式实施。它不仅优化了检定流程，更明确了技术要求的边界，使得检定工作有章可循、有据可依，为全国范围内经纬仪检定装置量值的统一与准确传递提供了坚实且更高效的法律与技术依据。这次演进，标志着我国在测绘计量领域的质量管理体系向着更科学、更实用的方向迈进。

性能标尺：七大计量性能要求

检定规程为检定装置设立了一套清晰而严格的“体检标准”，即七大核心计量性能要求。这些要求如同七把标尺，精确度量着装置自身的健康状态，任何一项超标都意味着其丧失了作为“裁判”的资格。

首当其冲的是平行光管分划板的分度误差，它直接影响目标基准的精确性，要求不得超过3角秒/格。水平目标平行光管的位置正确性则确保了水平基准方向的纯净，其偏差需控制在15角秒以内。对于用于特殊检定的准线光管，其视准线的直线度有着严格要求，这是评估调焦运行误差的基础。

装置的稳定性和重复性同样关键。水平目标定位的重复性误差不得超过0.3角秒，竖直目标定位的重复性误差则要求不超过1角秒，这保证了装置在不同时间、多次测量中能给出高度一致的结果。对于多齿分度台式装置，其核心部件——立轴多齿分度台的最大分度间隔误差，以及竖直角标准装置的最大分度间隔误差，都必须优于0.3角秒。这七大要求共同编织成一张密不透风的精度滤网，只有全部通过，检定装置出具的数据才具有国家认可的权威性。

实战检校：从外观到核心的全面体检

依据规程对一台经纬仪检定装置进行检定，是一场从外到内、由表及里的系统性“诊断”。检定项目根据装置是首次启用、后续周期检定还是使用中检查而有所不同，形成了一张层次分明的“体检清单”。

检定的第一步是“望闻问切”，即检查外观及各部分的相互作用。检定员需通过目视和手动操作，确认装置无影响性能的机械损伤，各运动部件运行平稳、灵活，紧固部件无松动。这是确保装置处于正常工作状态的基础。

随后，进入精密测量的核心环节。例如，检定平行光管分划板分度误差时，需将高精度经纬仪置于装置中心，对分划板刻线进行左右盘观测，通过公式计算得出实际分度值。检定水平目标平行光管位置正确性时，则需要借助水准仪进行细致的对准与读数换算。对于重复性的检定，则需要在相同条件下进行多次定位测量，通过统计分析来评估其离散程度。每一个检定步骤都严格遵循规程中记载的公式、方法和允许误差，整个过程就是一次对装置极限性能的客观验证。

重生案例：旧设备的改造与升级

技术规程的更新有时会令一部分旧设备面临“淘汰”的困境，但也同时指引着重生的道路。CTJ07型光学经纬仪测试台的命运转折，便是JJG949-2011规程现实指导意义的一个生动注脚。

由于自身结构设计的限制，部分早期生产的CTJ07型测试台无法完全满足2011版新规程中更为优化或明确的技术要求，一度面临被报废处置的境地。报废并非唯一出路。相关技术单位依据新规程的具体技术指标，对这批设备进行了深入的技术诊断，并制定了针对性的技术改造方案。

通过对关键机械结构的调整、光学系统的校准或升级，以及可能的数据采集系统的改进，改造后的CTJ07型测试台最终成功满足了JJG949-2011规程的全部要求，重新获得了“上岗资格”。这个案例深刻地说明，一部好的检定规程不仅是合格与否的判官，更是技术改进与设备升级的指南针。它推动了存量设备的技术进步，节约了社会资源，实现了标准引领产业升级的良性循环。

未来展望：自动化与智能化趋势

尽管现行规程构成了坚实的基石，但经纬仪检定技术的发展从未止步。放眼国际，高精度、自动化、智能化已成为检定装置发展的清晰趋势。传统的检定过程高度依赖检定员的操作技巧与经验，耗时较长且存在人为干预风险。

未来的检定装置将更深度地集成机器视觉、自动控制与人工智能算法。装置可能自动识别被检经纬仪的型号，调用相应的检定程序，通过高精度机器人手臂或电动转台自动完成对中、整平、瞄准和读数全过程。数据采集、处理、误差计算乃至检定证书的生成，都将由软件系统一气呵成，最大程度排除人为误差，提升检定效率与一致性。

对检定环境的监控也将更加智能，温度、湿度、振动等参数被实时采集并自动补偿到测量结果中。这些技术进步无疑将对未来的检定规程提出新的要求，推动其向涵盖软件评价、系统集成测试等更广维度演进。精度追求与效率提升的双轮驱动，正引领着经纬仪计量领域走向一个更智能、更可靠的未来。
