想象一下,你脑海中迸发了一个精妙的机械创意——一个能自动分类零件的装置,或是一台简化复杂流程的小机器。但如何将脑海中的“幽灵”转化为可以触摸、可以运转的实体?又如何将这份构想,清晰无误地传递给制造者?这趟从虚无到实有的旅程,始于两个核心技能:创建机械装置与绘制机械装置图。本文将为你拆解这神秘的过程,从概念萌芽到图纸落地,一步步揭开机械创造的面纱。
一切伟大创造都源于一个明确的需求或一个天马行空的灵感。创建机械装置的第一步,绝非急于画图,而是深入定义问题。你需要问自己:这个装置要解决什么具体问题?它需要在什么环境下工作?对速度、精度、负载有何要求?例如,要设计一个自动送料机构,就必须明确物料的大小、重量、供给频率以及工作空间的限制。
在需求清晰后,便进入原理构思阶段。这是机械设计的灵魂所在。你需要从庞大的机械原理库中,选取或组合最合适的运动与传动方式。是采用连杆机构实现特定轨迹,还是用凸轮控制精确时序?是选择齿轮传动保证速比,还是用带传动缓冲减震?脑海中应浮现出各种经典机构的身影——曲柄滑块能将旋转变为直线往复,行星齿轮能实现紧凑的减速与变速,棘轮机构则能完成可靠的间歇运动。将原理与需求反复碰撞、匹配,直到找到一个最优的“概念解”。
这个阶段无需纠结细节尺寸,重在逻辑通顺与原理可行。可以绘制简单的草图,用线条和符号勾勒出各部分的连接关系和运动方式,确保能量流、运动流和信息流(如有控制部分)的传递路径清晰无误。一个坚固的构思,是后续所有工作的基石。
当核心原理确定后,视角需从局部转向整体。你需要规划整个装置的宏观布局。这就像建筑师的总体规划图,需要考虑各部件的相对位置、空间占用、重心分布以及操作维护的便利性。是采用立式结构节省占地面积,还是卧式结构便于流水线衔接?动力源(电机、气缸等)放在哪里最合理?执行末端如何布置?
紧接着,要将模糊的“部件”具体化为初步的“零件”。基于原理方案,确定关键的执行部件、传动部件、支撑部件和连接标准件。例如,一个直线运动模块,可能需要确定是采用滚珠丝杠+直线导轨的高精度方案,还是成本更低的普通丝杠+滑轨方案。必须开始考虑材料与工艺的初步选择:这个零件需要承受多大应力,该用钢材还是铝合金?它的形状是适合铸造、锻造还是直接机加工?
在此过程中,人机工程学与安全性必须纳入考量。操作按钮是否在易于触及的位置?运动部件是否有必要的防护罩以防误触?散热、润滑、噪音控制等潜在问题,也应在布局阶段预留解决方案的空间。良好的规划能避免后续设计中的大量返工。
进入数字化设计阶段,三维建模软件(如SolidWorks, CATIA, UG/NX)成为主战场。这是将平面构思转化为立体实物的关键一步。首先从核心零件开始建模,严格遵循设计规范,依据力学计算或经验数据确定每一个尺寸、每一个倒角、每一处圆角。建模不仅是“画形状”,更是定义精确的几何信息,为后续的制造、装配和分析提供唯一依据。

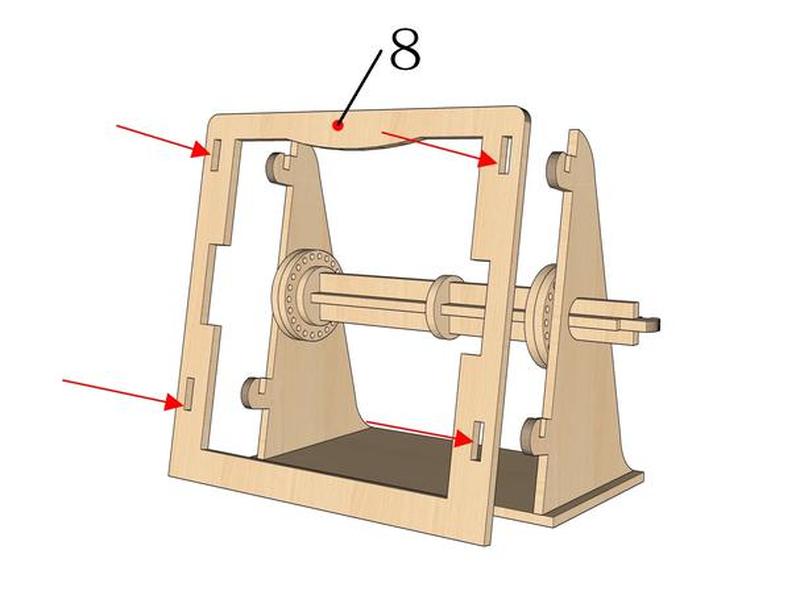

完成主要零件建模后,在软件中进行虚拟装配。这个过程会暴露出规划阶段未曾察觉的干涉问题——比如两个齿轮是否真的啮合到位,螺栓安装空间是否足够扳手转动。通过软件的配合关系,你可以模拟零件间的真实连接,检查所有自由度是否被合理约束。

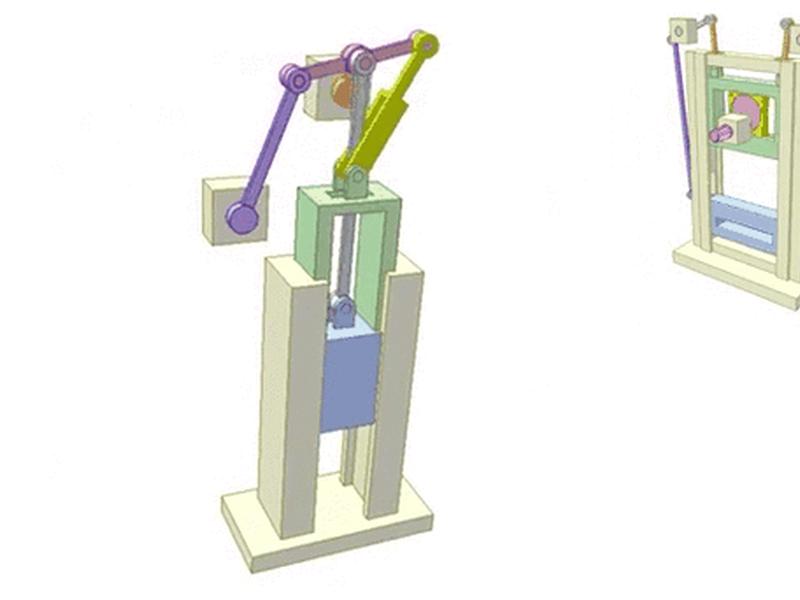

更强大的一步是运动仿真。你可以为虚拟装置添加动力源、定义运动副(旋转副、滑动副等)和载荷,然后让电脑驱动它“运行”起来。通过仿真,你能直观地观察机构的运动轨迹、速度与加速度变化,分析是否存在死点、运动是否顺畅,并计算关键部件的受力情况,为强度校核提供数据。这一步极大地降低了实物试制的风险和成本。

三维模型完美无缺,但车间的加工师傅通常需要的是二维图纸。创建机械装置图,即工程图,是一门严谨的技术语言。首先要选择合适的视图表达方案,通常包括主视图、俯视图、左视图等基本视图,再辅以剖视图、局部放大图、向视图等,务求将零件结构表达得毫无歧义。
尺寸标注是图纸的核心,必须完整、清晰、合理。要遵循“正确、完整、清晰、合理”的原则,从基准出发,标注出所有决定零件形状和位置的尺寸。关键配合尺寸必须标注公差,这直接决定了零件能否顺利装配以及装置的性能。例如,轴承与轴的配合常用基孔制过渡配合(如k6),轴承座与轴承外圈的配合则用基轴制过渡配合(如K7)。根据功能要求,还需标注几何公差(如平行度、圆跳动)来控制形状和位置精度。
图纸的“妆容”同样重要——图线粗细分明(粗实线、细实线、虚线、点画线各有用途),文字字体统一,标题栏、明细栏信息完整无误。表面粗糙度符号要标注在特征轮廓线上,指明加工纹理要求。一张规范的图纸,是设计者与制造者之间无声却高效的对话。
第一版设计很少是完美无缺的。优化是一个迭代的过程。基于运动仿真的力學分析结果,可以对零件进行有限元分析,观察其在工作载荷下的应力与变形云图,找出薄弱环节,在保证强度的前提下进行轻量化设计,去除多余材料,降低成本。
需从制造、装配和维护的角度进行可制造性/可装配性审查。这个特征是否易于加工?这个装配顺序是否合理?这个螺丝是否方便拧紧?这个零件损坏后是否易于更换?通过优化设计,比如增加工艺凸台、统一紧固件规格、设计导向结构,可以显著提高生产效率和产品可靠性。
将所有设计文档,包括三维模型、二维工程图、计算说明书、物料清单(BOM)等进行整理归档。一套完整、规范的技术文档,不仅是项目交付的成果,也是未来产品改进、维修和仿制的重要依据。至此,一个可投入生产的机械装置及其全套图纸,才算真正创建完成。

最高层次的设计,超越了纯粹的功能实现。它开始思考装置与人的关系,与环境的和谐。优秀的机械装置,其运动本身可能就蕴含着韵律之美,如同精密钟表内齿轮的咬合,或蒸汽机活塞连杆沉稳的往复。设计者可以尝试让结构布局更具视觉平衡感,让外罩线条更流畅,甚至让运转的声音也成为一种独特的标识。
更进一步,是思考装置的“生命力”与进化可能。是否预留了传感器接口以适应未来的智能化?模块化设计是否允许功能快速拓展?材料的选择是否考虑了环保与可回收性?这让装置从一个静态产品,变成一个能适应变化、可持续的“生命体”。绘图也不仅仅是冰冷的制式表达,清晰的视图排布、合理的标注层次,本身就如同一份精心排版的视觉报告,让阅读者感到舒畅,降低了沟通成本。

从捕捉模糊的需求灵光,到在脑海中构建原理框架;从在三维空间里赋予它骨骼与肌肉,到在二维图纸上刻下精准的制造指令;再到反复雕琢,追求性能、成本与美感的平衡——创建机械装置与装置图,是一场理性与感织的创造之旅。它要求你既是洞察规律的科学家,也是驾驭材料的工程师,还是传递思想的绘图师。掌握这套从无形到有形、从概念到蓝图的完整方法论,你便握住了将奇思妙想化为现实力量的钥匙。下一次灵感来袭时,你将自信地知道,如何让它安全着陆,并在图纸上获得不朽的生命。
