你是否曾对工地上测量员手中的精密仪器感到好奇？是否渴望掌握那些能将抽象图纸转化为现实坐标的“魔法”？工程测量实训操作教程，正是打开这扇神秘大门的钥匙。它不仅是一套步骤说明，更是一段将理论沉淀为肌肉记忆的实战旅程。而配合教程的工程测量实训操作教程图片，则如同一位无声的导师，将复杂的操作流程定格为直观的视觉图谱，让初学者也能一目了然，快速上手。本文将带你深入探索这套教程的核心精髓，揭秘如何通过图文结合的方式，高效征服水准仪、经纬仪与全站仪，成为工程现场的“空间指挥官”。

夯实基础：仪器构造与安置校准

任何精湛技艺都始于对工具的深刻理解。工程测量实训操作教程的第一步，必然是认识你的“战友”——各类测量仪器。水准仪、经纬仪、全站仪，它们虽外观各异，但核心逻辑相通：一个稳定的基座、一套精密的瞄准系统、一个精确的读数装置。教程图片会清晰标注出提柄、脚螺旋、目镜、制动与微动螺旋等每一个关键部件，让你不再对着一台仪器茫然无措。

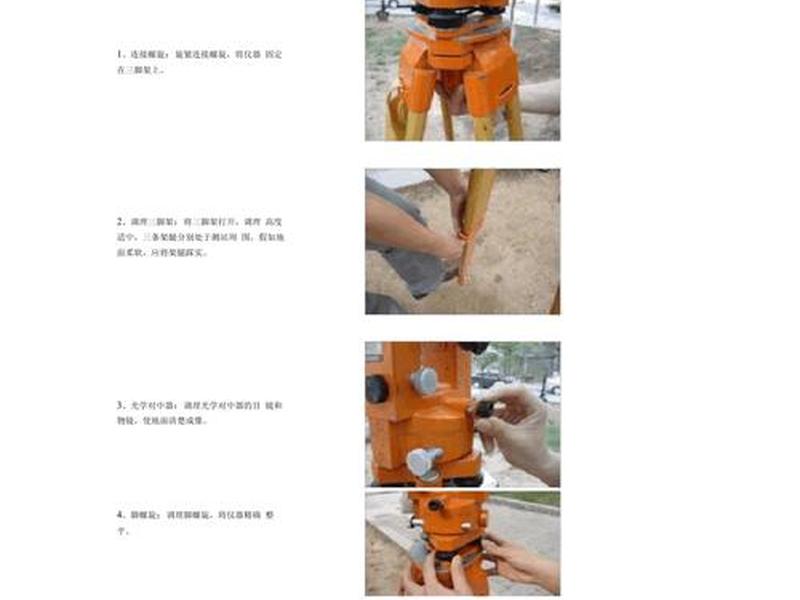

理解构造后，便是赋予仪器“生命”的第一步：安置与校准。这绝非简单的摆放，而是一场追求极致的仪式。对中，要求仪器的竖轴与地面测站点标志中心在同一铅垂线上，误差常需控制在毫米级。教程图片会展示如何通过移动三脚架和调节基座，使光学对点器中的十字丝精确对准点位。整平，则是借助圆水准器和管水准器，通过调节三个脚螺旋，使仪器水平度盘处于真正水平位置。这个过程需要耐心与细腻的手感，而教程中的序列图片，完美分解了“先粗平、后精平”的每一个手法细节。

掌握这些基础，是后续所有高精度测量的前提。一个未严格对中整平的仪器，其测量数据如同建立在流沙上的城堡，毫无意义。实训教程总会不厌其烦地强调并图示这一环节，因为它衡量着一名测量者最基本的职业素养。

核心战力：水准测量的高程传递艺术

高程，即海拔高度，是工程建设的垂直标尺。水准测量便是传递高程的经典方法，其原理简单却要求苛刻：利用水平视线，读取竖立在两点上的水准尺读数，二者之差即为高差。实训教程会系统引导你完成从安置仪器、粗平、瞄准、精平到读数的完整流程。

其中，瞄准与消除视差是关键技巧。教程图片会特写目镜视野：如何先通过粗瞄器大致对准水准尺，再调节目镜使十字丝清晰，最后调焦物镜使尺像清晰。当眼睛上下轻微移动时，十字丝与尺像无相对移动，才意味着视差已被消除，此时读数方可精准。对于DS3级水准仪，读数需精确至毫米，并遵循“后视—前视—前视—后视”的观测顺序以检核。

更进阶的，是闭合水准路线测量。你需要布设一个闭合环线，从已知高程点出发，最终再测回该点。理论上，全程高差总和应为零。教程会图文并茂地教你记录、计算，并处理实际存在的高差闭合差。通过严格的“步步有检核”原则，比如限制前后视距差、红黑面读数差等，你将学会如何控制误差，确保成果可靠。每一张记录表格的填写范例图片，都是避免错误的宝贵参考。

角度掌控：经纬仪与水平角观测

如果说水准测量控制了垂直维度，那么角度测量则定义了水平方向。经纬仪是完成这一使命的传统利器，用于测量水平角和竖直角。实训教程会详细分解其操作：同样从对中整平开始，然后是盘左（正镜）和盘右（倒镜）两个盘位的观测。

测回法观测水平角是核心技能。教程图片将清晰展示，如何在测站点O安置仪器，分别瞄准两个目标点A和B，在度盘上读取方向值。通过盘左、盘右观测取平均值，可以消除仪器本身的某些系统误差。教程会强调限差要求，例如同一测回内，盘左、盘右测得的角值互差不应超过一定范围（如±40″），以此判断观测质量是否合格。

这个过程培养的是极致的耐心与严谨。每一个螺丝的松紧，每一次瞄准的精确，都直接影响最终角度的精度。而教程中展示的观测手簿记录格式图片，则教会你如何科学、规范地记录原始数据，为后续内业计算打下坚实基础。从对中误差不超过1毫米，到角度闭合差的精密配赋，每一步都体现着测量工作“差之毫厘，谬以千里”的真谛。

全能王者：全站仪的集成化作战

全站仪，现代工程测量的集大成者，它集电子测角、光电测距、数据存储与处理于一身。实训操作教程对全站仪的掌握，标志着从传统测量向数字化测量的飞跃。教程会从开机设置开始：创建项目文件、设置温度气压、确认反射体为棱镜模式。

坐标测量与坐标放样是其两大核心功能。对于坐标测量，教程会图示步骤：在已知坐标的测站点安置仪器并输入测站信息，瞄准后视点进行定向，然后瞄准未知点上的棱镜，一键即可获取该点的三维坐标。图片会清晰展示操作面板上如何输入仪器高、棱镜高，以及如何切换测量模式。

坐标放样则更为激动人心，它是将设计图纸上的点精准标定到实地。教程将引导你：输入待放样点设计坐标，全站仪会实时计算并显示当前棱镜位置与目标点的角度和距离偏差。你只需根据屏幕指引，指挥持棱镜者前后左右移动，直至偏差为零，该点即被精确放样。这一过程的动态示意图或屏幕截图，能极大帮助理解其“导航”般的工作逻辑。全站仪的操作，融合了前几种仪器的所有精髓，并将效率与精度提升到了全新高度。

实战协同：导线测量与地形图测绘

单一测量是基础，综合应用才是战场。导线测量如同构建一个控制骨架，通过测量一系列相邻点间的边长和转折角，计算出各点的平面坐标。实训教程会带你体验从选点布网、外业观测到内业平差的全过程。图片可能展示一条闭合导线的布设示意图，以及全站仪在每一个导线点上进行角度和距离测量的场景。

地形图测绘则是测量技能的终极综合演练。在控制点的基础上，你需要用全站仪采集地形特征点（地貌变化点、地物轮廓点）的坐标。教程会教授“草图法”配合：一人操作仪器，一人绘制草图、标注点号。图片或许展示一张外业草图与最终由软件生成的数字地形图的对比，让你直观感受从离散点到连续地形的神奇转变。这个过程不仅考验仪器操作，更考验团队协作、地物判断和空间想象力。

成果保障：误差分析与数据处理心法

测量没有绝对的真值，只有伴随着误差的观测值。优秀的测量员不仅是操作能手，更是误差的“侦探”与“法官”。实训教程必须包含这部分内容：系统误差、偶然误差的来源与特性。例如，仪器校正残余误差属于系统误差，而瞄准、读数细微偏差属于偶然误差。

教程会通过实例图片展示误差传播的可怕：一个角度的微小误差，在长距离传递后会导致点位坐标出现巨大偏差。“从整体到局部，先控制后碎部” 的测量原则，以及每一步的检核（如水准测量的前后视距相等、角度测量的测回间互差），都是为了将误差限制在最小范围。数据处理部分，将教你如何计算闭合差、评估精度是否合格（如导线全长相对闭合差应≤1/3000），并进行合理的平差分配。一张清晰的计算表格流程图，胜过千言万语的理论说教。
