在当今数字化施工与高精度测量的浪潮中，工程之星5.0已成为众多测量工程师手中的“神兵利器”。无论是复杂地形的道路放样，还是大型建筑的桩基定位，其核心都离不开两个至关重要的环节：坐标采集与坐标校准。前者是获取空间位置信息的起点，后者则是确保这些信息能与实际工程坐标系无缝对接的桥梁。任何一个环节的疏忽，都可能导致“失之毫厘，谬以千里”的严重后果。本文将带您深入探索工程之星5.0在这两大核心功能上的操作精髓与实战技巧，揭开高精度测量背后的神秘面纱。

坐标采集：数据获取的基石

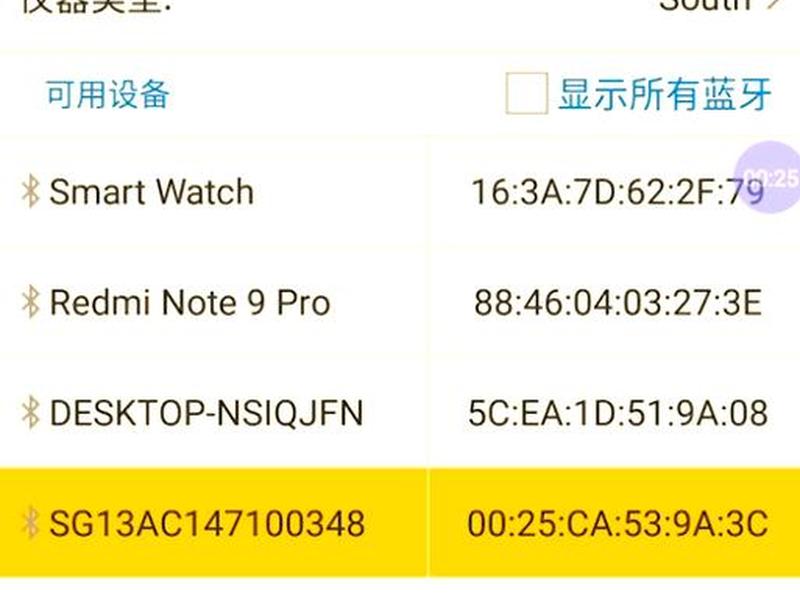

坐标采集是RTK测量作业的第一步，也是所有后续工作的数据源头。在工程之星5.0中，坐标采集并非简单的“一键保存”，而是一门融合了设备状态判断、环境评估与操作规范的精细艺术。

在进行任何采集动作前，必须确保仪器已达到固定解状态。这是高精度数据的生命线，软件界面会清晰显示当前的解状态、卫星数量、PDOP值等关键信息。只有在固定解下，采集的坐标才具有厘米级甚至毫米级的可靠性。草率地在浮动解或单点解状态下采集数据，无异于在流沙上建造高楼。

工程之星5.0提供了多种灵活的采集模式以适应不同场景。点测量模式适用于采集离散的特征点；连续采集模式则可用于地形测绘或断面测量。软件还支持自动保存功能，可设定时间或距离间隔，实现高效、无人值守的数据获取。尤其值得一提的是其控制点采集功能，这是后续求取转换参数的基础，必须严格对中、整平，并在点位稳定后多次采集取平均值，以最大化减少人为误差。

采集的数据管理同样重要。所有采集的点位都会实时存入坐标管理库，并可以附加属性、照片和备注。养成即时分类、命名的好习惯，能为内业数据处理节省大量时间。一个井井有条的点库，是外业测量员专业素养的直观体现。

参数设置：构建坐标转换的框架

采集到的原始坐标是基于WGS-84椭球的大地坐标，而工程施工使用的往往是国家或地方的平面直角坐标系。必须通过参数设置构建正确的转换框架，这是实现坐标“翻译”的前提。

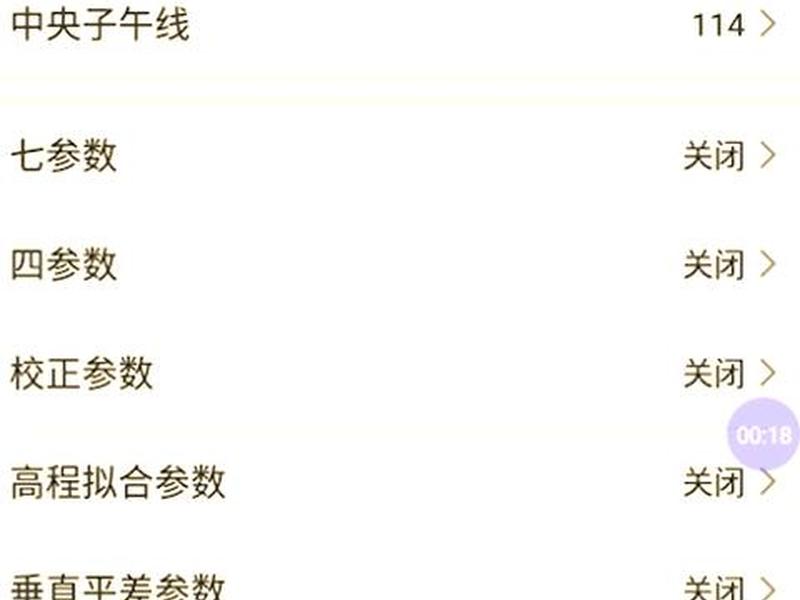

新建工程后，系统会引导用户进入坐标系统设置界面。这里的关键步骤包括：为工程定义一个清晰的坐标系统名称，根据项目要求选择正确的目标椭球（如CGCS2000），并准确输入测区当地的中央子午线。中央子午线的设置错误将直接导致整个测区坐标发生系统性偏移，其重要性不言而喻。

更为核心的是参数转换模式的选择。工程之星5.0主要提供四参数、七参数和校正参数几种模型。四参数（包含两个平移量、一个旋转角和一个尺度比）适用于小范围（通常几十平方公里内）的同一椭球内坐标转换，是大多数工程项目最常用的模型。七参数则适用于大范围的、不同椭球之间的三维坐标转换，参数更多，计算更复杂。

理解这些参数模型的适用场景是进行正确设置的基础。一个常见的误区是在已有高精度转换参数（如省级CORS网提供的参数）的情况下，仍然在工程内重复求取参数，这反而可能引入不必要的误差。正确的做法是直接将已知参数输入到对应栏目中。

求转换参数：精准匹配的魔法钥匙

如果说参数设置是搭好了转换的“公式”，那么求转换参数就是为这个公式填入精确的“系数”。这是将GPS测得的大地坐标与工地已知的平面坐标联系起来的决定性步骤，是整个校准流程的灵魂。

求参操作始于控制点的准备。需要在测区内选取至少2个（推荐3-4个或以上）分布合理、观测条件良好的已知控制点。在软件的坐标管理库中，以“输入点”类型，手动添加这些控制点的已知平面坐标（北坐标、东坐标、高程）。随后，将移动站对中杆精确对中、整平于该控制点桩位上，在固定解状态下，使用点测量功能采集该点的大地坐标（经纬度）。

完成至少两对点的数据准备后，进入“输入”菜单下的“求转换参数”界面。通过“添加”功能，将同一个控制点的“平面坐标”与“大地坐标”作为一组数据配对添加。添加完毕后，点击“计算”，软件便会自动解算出最佳的转换参数。务必关注计算结果中的比例尺（应无限接近1）、水平精度与高程精度，只有它们满足项目精度要求（如水平≤2cm，高程≤3cm），才能点击“应用”使参数生效。

控制点的选择与布设直接影响求参质量。理想情况下，控制点应包围整个测区，避免分布在一条直线上。对于地形起伏大的区域，更需要增加控制点数量并考虑使用曲面拟合来提升高程转换精度。每次求参完成后，都必须到未参与计算的检核点上进行复核，这是确保参数可靠性的最后一道保险。

坐标校准与图纸校正

在完成全局性的参数转换后，在实际放样作业前，有时还需进行更精细的坐标校准，或对导入的CAD图纸进行图纸校正，以消除残余误差或图纸偏差。

对于使用电台1+1模式且已求取参数的情况，若基站架设在未知点，每天开工前通常需要进行单点校正（或称基站平移）。通过“输入-校正向导”，选择“基准站架设在未知点”，然后在一个已知点上输入其平面坐标并进行校正，即可将当天的测量成果归化到正确的坐标系下。此操作必须在固定解状态下进行，且对中整平要求严格。

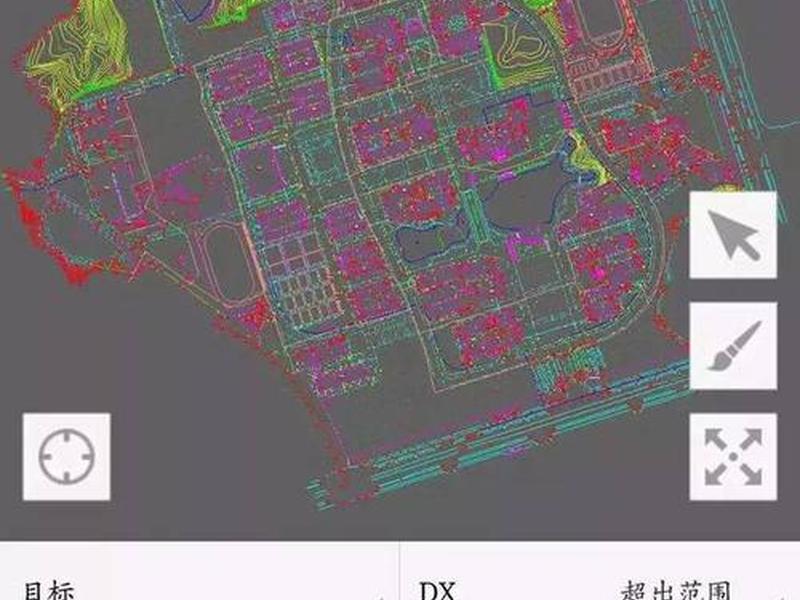

在CAD放样中，有时会遇到设计图纸坐标与实地坐标存在整体偏移的情况，这可能是设计坐标系与施工坐标系不一致，或图纸本身存在误差所致。工程之星5.0的CAD放样模块提供了强大的图纸校正工具。其原理是在图纸上选取两个明显的特征点，分别指定其在图纸上的坐标（源点）和对应的真实坐标（目标点），软件便能计算出平移和旋转量，实现图纸与实地坐标的完美套合。这一功能极大地简化了复杂图纸的校对流程，让放样工作直接基于正确的空间位置进行。

无论是单点校正还是图纸校正，其本质都是利用已知的对应关系，进行局部的、微调式的优化。它们与全局性的求参相辅相成，共同构成了一个立体的、多层次的坐标保障体系。

数据导入与实战放样

当坐标框架搭建完毕、校准工作完成后，高效的数据导入与智能的实战放样便成为提升作业效率的关键。工程之星5.0支持多种格式的坐标数据导入，打通了从设计到施工的数据链。

对于大批量的放样点，可以通过提前准备TXT或CSV文件进行导入。需要注意的是，从CAD中通过LIST命令提取的坐标，其X、Y顺序通常与测量坐标系（北东坐标）相反，在制作导入文件时需进行列调换。软件支持点名、北坐标、东坐标、高程的标准格式，导入后即可在放样点库中直接调用。

在放样界面，工程之星5.0提供了丰富的导航指引。除了传统的箭头指示和距离、偏差显示外，其罗盘导航模式尤为直观。该模式以图形化罗盘指针指引方向，当指针与目标方向重合时，即表示找到了最短路径。结合实时更新的距离和横向偏差，测量员可以像使用汽车导航一样，快速、精准地抵达目标点。对于道路、管线等线性工程，其道路放样功能更能根据设计的平曲线、竖曲线，自动计算任意桩号的中桩、边桩坐标，实现一体化、自动化放样。

精度保障与常见问题排查

追求极致精度是测量工作的永恒主题。要保障工程之星5.0坐标采集与校准的最终成果质量，必须建立一套完整的精度保障意识与问题排查能力。

精度保障始于良好的观测条件。应避免在卫星信号遮挡严重（如高楼峡谷）、电离层活跃（如正午前后）或多路径效应强烈（如大面积水面、玻璃幕墙附近）的环境下进行关键点的采集或校准。仪器的对中、整平、天线高量取必须一丝不苟，这些环节的微小失误会被RTK技术本身的高精度放大。

当发现测量成果存在疑似系统误差时，需要系统性地排查。检查求参所用的控制点坐标是否输入正确，平面坐标与大地坐标是否一一对应。复核中央子午线等投影参数设置是否有误。然后，检查参与计算的控制点本身精度是否可靠，点位是否被人为破坏或扰动。通过检核点来验证整个坐标系统的可靠性。

软件使用中的一些细节也至关重要。例如，不同工程之间的参数不应随意混用；每天作业前后对已知点进行复核应成为铁律；重要的参数设置和求参结果建议进行截图或记录保存。养成这些良好的作业习惯，是避免重大失误最有效的“护身符”。

从数据到空间的精准掌控

工程之星5.0的坐标采集与校准，是一套环环相扣、从虚拟数据走向真实空间的精密控制系统。它始于对卫星信号的稳定锁定与精准采集，成于对坐标转换模型的深刻理解与参数的科学解算，终于在实地与设计图之间建立起毫米级的时空联系。掌握这套流程，意味着测量员不仅是在操作一套软件，更是在驾驭一个将抽象数字转化为具体位置的强大工具。在智能建造与数字化转型的时代，这项技能已成为连接工程设计蓝图与物理世界建设的核心纽带，是每一位追求卓越的工程测量人员必须精通的艺术与科学。
