在测绘与工程建设的精密舞台上，坐标是赋予空间以数字生命的灵魂。南方测绘旗下的工程之星软件，作为连接现实地形与数字蓝图的关键桥梁，其坐标系统的构建与校准能力，直接决定了测量成果的可靠性与工程质量的基石。从经典的工程之星4.0建筑坐标体系，到功能更为强大的工程之星5.0坐标校准技术，每一次迭代都标志着测绘智能化与精准化的跃升。本文将带您深入这个由数字与算法构筑的坐标王国，揭开其确保数据精准无误的核心奥秘。

坐标系统的基石构建

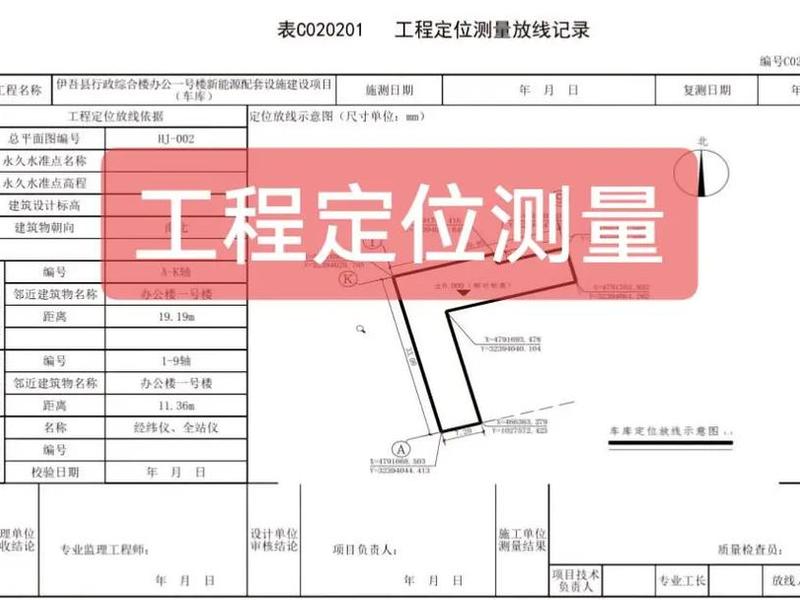

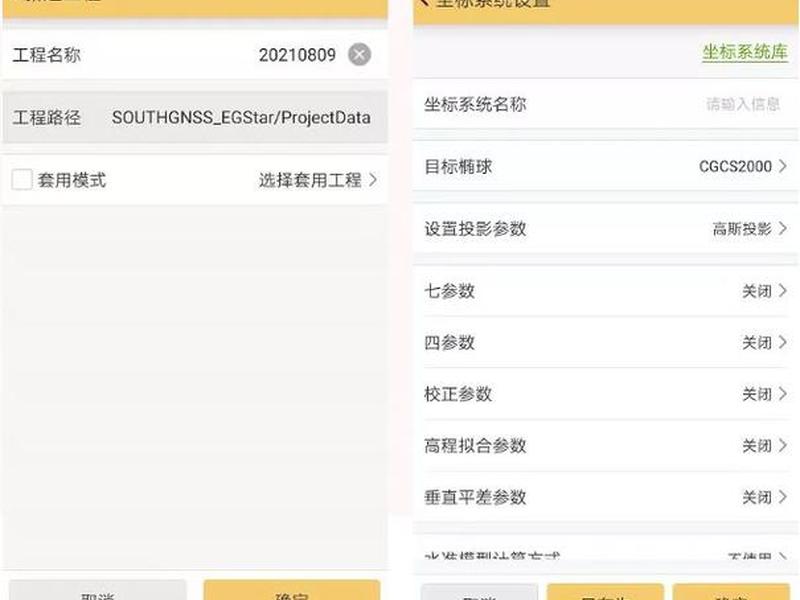

任何测量工作的起点，都始于一个稳定可靠的坐标系统。工程之星4.0作为成熟的测绘软件，其坐标系统设置是后续所有操作的根本。在新建工程时，软件引导用户进行一系列基础定义，包括自定义工程名称、选择目标椭球（如国内广泛采用的CGCS2000国家大地坐标系）、设置投影方式与中央子午线。其中，中央子午线的准确设置至关重要，它如同地图的“经线基准”，设置错误将导致整个测区的坐标数据产生系统性偏差，直接影响放样与施工的准确性。

建筑坐标的建立，核心在于将全球卫星定位系统（GNSS）获得的WGS-84坐标系下的原始数据，转换到施工所需的本地平面坐标系。工程之星4.0为此提供了强大的参数计算工具。用户需要在软件中输入至少两个（推荐三个以上）已知控制点在WGS-84坐标系和本地施工坐标系下的两套坐标。软件通过“计算转换参数”功能，能够自动解算出四参数或七参数。四参数适用于同一椭球下的平面转换，包含两个平移量、一个旋转角和一个比例因子；而七参数则适用于不同椭球间的三维空间转换，控制范围更广。这一步骤，如同为测量数据找到了在本地的“身份证”和“家庭住址”。

参数计算完成后，软件会生成一个参数文件并应用于当前工程。手簿屏幕上的实时定位坐标，便从原始的经纬度，神奇地变成了与设计图纸完全对应的建筑平面坐标（X, Y）和高程（H）。这一无缝转换，使得测量员能够直接在现场比对设计位置，实现了从宏观地球椭球到微观施工蓝图的精准映射，为工程建设奠定了第一块数据基石。

坐标计算的精密武器库

拥有了正确的坐标系统后，工程之星提供了丰富的坐标计算工具，应对现场各种复杂的几何计算需求。这些工具集成在“计算”菜单下，构成了一个强大的“精密武器库”。例如，“计算坐标”功能允许测量员根据已知点的坐标、方位角和距离，快速推算出未知点的坐标，这在通视条件不佳或无法直接设站的场景下极为实用。

“计算方位角”功能则能根据两点的坐标，反算出它们之间的方位角、平距和高差，是进行导线测量、方向校核的得力助手。“间接测量”功能更是体现了软件的智能化，它提供了一点线角法、两点两线法、三点圆心法等多种解算模型。当无法直接测量目标点时，通过测量与目标点几何相关的其他点，软件便能间接计算出目标点的精确坐标，极大拓展了测量的灵活性与边界。

对于道路、河道等线状工程，偏角与偏距计算显得尤为重要。工程之星可以计算任意点相对于一条已知基线（由起点、终点确定）的偏距和偏角。“偏点计算”功能则实现了逆向过程：已知基线和偏距、偏角，可快速计算出偏点坐标。这些功能将复杂的几何关系转化为简单的数字输入与输出，让测量员从繁琐的手工计算中解放出来，专注于现场判断与质量控制，显著提升了外业作业效率与精度。

CAD图纸的智能套合校正

在数字化施工时代，直接将CAD设计图纸导入外业手簿进行放样已成为常态。设计图纸的坐标系与现场测量坐标系往往存在偏差，这就是工程之星5.0的“CAD图纸校正”功能大显身手的舞台。这项功能是5.0版本相较于4.0版本的一项显著增强，它解决了图纸与实地“两张皮”的核心痛点。

进行校正前，需将DWG格式的CAD图纸导入工程之星5.0。软件会显示图纸与实测控制点的叠加状态，此时通常能直观看到图纸整体存在平移、旋转或缩放。校正的关键在于“控制点匹配”。测量员需要从手簿库中选取至少两个（建议三到五个分布均匀的）已知控制点，这些点在现场有实测坐标，同时在CAD图纸上也有明确的理论设计位置。

随后，在软件界面中，依次将每个实测控制点与图纸上对应的设计点进行配对。软件基于这些匹配点对，运用最小二乘法等算法，实时计算出一套最优的变换参数（包括平移量ΔX、ΔY，旋转角θ，比例因子K）。这个过程如同为图纸做一次“微创手术”，使其骨骼（坐标系）与实地完全对齐。校正完成后，图纸上的每一个设计要素（点、线、构筑物）的坐标，都将与现场测量坐标系保持一致，实现“图实相符”，为精准放样扫清了障碍。

坐标校准的参数深化艺术

如果说坐标转换是搭建了宏观框架，那么坐标校准则是追求极致精密的微观艺术。工程之星5.0在参数处理上提供了更精细的控制。除了基础的七参数、四参数，软件还引入了“校正参数”（或称为“点校正”）的概念。这是一种在已有转换参数基础上的局部优化手段。

校正参数通常在使用CORS网络或基准站发生移动后使用。其原理是利用单个或多个公共点，计算两套坐标系之间的残余误差改正量。值得注意的是，校正参数适用于小范围、高精度的补充修正，不能替代大范围的七参数或四参数。它就像在已经调好音的乐器上进行的细微校音，使整体音准达到完美状态。

软件中的“参数预览”与“误差报告”功能，让校准过程透明化。测量员可以清晰查看所用各项参数的数值，并分析各个控制点校正后的残差。通常要求残差控制在毫米级（如5mm以内）。对于残差较大的点，需要分析原因：是控制点本身精度问题、点位分布不合理，还是参数类型选择不当？通过这种迭代分析和优化，最终使整个测区的坐标转换模型达到最优，确保从控制点到加密点，再到每一个放样点，都处于统一的、高精度的坐标框架之下。

从数据采集到成果输出的闭环

坐标校准的终极价值，体现在从数据采集到成果输出的完整工作流闭环中。工程之星软件将坐标管理贯穿始终。在“数据采集”阶段，测量员在实地采集的每一个碎部点、放样点，都自动承载了经过校准的、正确的工程坐标。这些数据实时显示在手簿地图上，并与已校正的CAD底图叠加，实现了“所见即所得”的测量。

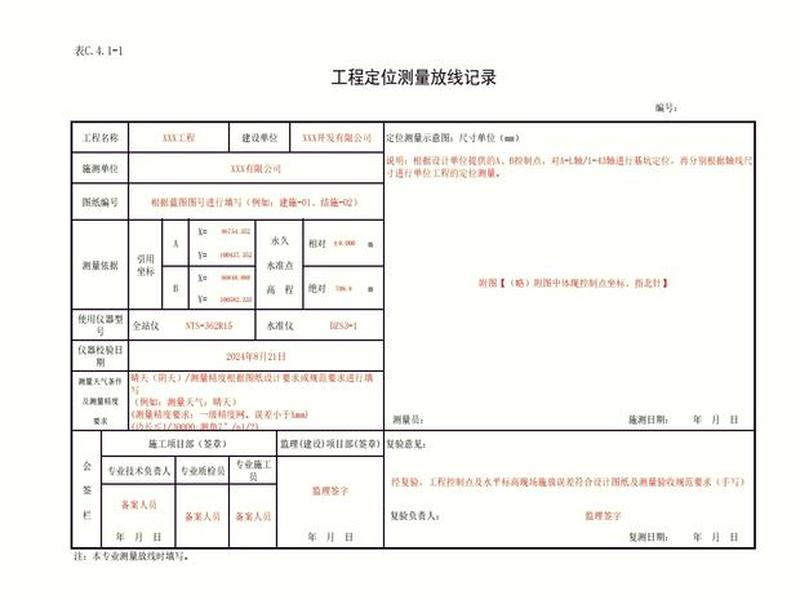

采集的数据被有序地存入软件的坐标管理库中。工程之星提供了强大的数据浏览、编辑、导出功能。测量员可以方便地对数据进行筛选、排序、检查，并生成符合要求的成果报表或导出为多种通用格式（如txt, csv, dxf），无缝对接内业成图软件或工程量计算系统。

更重要的是，这个闭环具有可追溯性。工程文件保存了所有的坐标系统设置、转换参数、校正记录。这意味着，即使在数月或数年后重新打开工程，所有的测量数据依然基于当初校准的坐标系，保证了项目周期内数据的一致性与权威性。这种从设定、采集、应用到管理的全流程坐标保障，构成了现代数字化测绘生产的坚实底座。

技术演进与测量思维的变革

从工程之星4.0到5.0，不仅仅是功能按钮的增加或界面的美化，其背后是测量方法与思维的深刻变革。4.0版本已经建立了完善的建筑坐标转换与基础计算体系，满足了绝大多数传统工程测量的需求。而5.0版本则进一步强化了智能化与集成化，特别是在CAD图纸动态校正、图形化交互、参数智能拟合等方面表现突出。

例如，5.0版的“图纸校正”工具操作更加直观，支持图选、点选等多种选点方式，计算过程自动化程度更高。这种演进使得测量员从复杂的计算员角色，更多地向现场决策者和质量控制器角色转变。他们只需关注控制点的质量和点位匹配的准确性，而将复杂的矩阵计算与优化算法交给软件后台完成。

这种变革极大地降低了测绘的技术门槛，同时也对测量员提出了新的要求：需要更深刻地理解坐标系统的本质、参数的含义以及误差传播的规律。只有理解了校准背后的“为什么”，才能更好地运用工具，诊断问题，确保在复杂环境下依然能输出可靠成果。工程之星软件的迭代，正推动着整个行业向更智能、更精准、更高效的方向持续迈进。
