在工程建设与地形测绘的广阔舞台上，精确的定位如同航海家的罗盘，指引着施工的每一步。南方测绘旗下的工程之星软件，作为RTK测量领域的得力助手，其直线放样功能将设计图纸上的抽象线条转化为大地上的真实轨迹。无论是历经考验的工程之星3.0，还是功能更强大的5.0版本，掌握其直线放样操作，就意味着握紧了高效、精准施工的钥匙。本文将深入剖析这两个版本的直线放样步骤，带您领略从数据准备到实地标定的完整旅程，揭开高效测绘的神秘面纱。

准备工作与工程创建

直线放样的征程始于周全的准备。首要任务是确保硬件连接稳固，包括RTK主机、手簿的蓝牙配对，以及通过CORS账号或基站模式获得稳定的“固定解”信号。如同远航前校准仪器，这是所有精准测量的基石。

随后进入软件的核心环节——创建或选择工程。在工程之星中，需要新建或打开一个对应项目，并正确设置坐标系统。这一步至关重要，它确保了软件计算的坐标与现实世界的地理位置无缝对接。对于新建工程，需输入工程名，并选择合适的坐标系统模板，或根据项目要求自定义参数，包括投影、椭球、转换参数等。

完成工程创建后，通常需要进行参数转换，例如求取四参数或七参数，将GPS采集的WGS-84坐标转换为项目所需的施工坐标系。只有参数准确，后续所有的放样点才会落在正确的位置上。准备工作如同搭建舞台，每一个细节都影响着后续“演出”的成败。

底图导入与目标选择

当工程框架搭建完毕，便将设计的蓝图——CAD图纸引入现场。在工程之星5.0中，这一过程尤为便捷。通过数据线、无线传输等方式，将DWG或DXF格式的CAD底图文件导入到手簿的指定存储路径中。

进入软件主界面，点击【测量】菜单下的“CAD放样”功能，便开启了一个数字与实地交融的界面。点击右上角的文件夹图标，循着路径找到并选中刚刚导入的CAD文件，图纸便清晰地展现在手簿屏幕上。这一刻，虚拟的设计世界与现实的工作现场产生了第一次连接。

接下来便是从图纸中捕捉目标。在CAD放样界面，找到并点击“加直线”的图标（通常是一个带有加号的线段符号），然后在屏幕显示的图纸上，仔细选中需要放样的那条直线段。选中后，该线段通常会高亮显示（如变为绿色），并被系统标识为“Line0”。如果图纸包含复杂的多段线或圆弧，可以通过“更多”选项选择相应的放样模式。至此，放样的目标已从海量图纸信息中被精准锁定。

直线放样的核心操作

锁定目标直线后，便进入放样的核心执行阶段。点击“目标”按钮，进入放样线库，可以查看到已选中的直线信息，其中一项关键数据是“线长”。这个数值决定了放样的里程范围，是引导走向起点和终点的“距离标尺”。

点击该直线，在弹出的菜单中选择“直线放样”，软件界面便会切换至导航状态。根据手簿上实时显示的引导信息：包括目标点的设计坐标、当前位置的实测坐标、以及两者之间的偏差值（DX, DY, DZ）和“偏距”、“里程”，作业员开始移动。当“偏距”趋近于0，“里程”趋近于0时，意味着已经抵达了这条直线的起点位置。保持RTK对中杆气泡居中，点击“保存”，输入起点点名（如Pt1），即完成了起点位的实地标定，通常需要打桩标记。

紧接着，沿着软件指引的方向，向终点行进。过程中可以随时观察偏距，确保行走轨迹始终贴近目标直线。当再次使“偏距”趋近于0，且“里程”值接近直线的全长时，便到达了终点。同样保存点位（如Pt2）并打桩。起点与终点之间的连线，便是精准放样到实地的那条“金线”。工程之星5.0还支持“反向里程”功能，提供了从终点向起点放样的灵活性。

精度控制与结果检核

放样并非一次性的动作，而是贯穿精度控制的过程。在移动至目标点的过程中，需要时刻关注手簿屏幕上的精度指标，尤其是“偏距”和“水平精度”值。偏距直接反映了当前位置偏离设计直线的垂直距离，是调整行走方向最直观的依据。

完成起点、终点乃至中间点的放样与保存后，这些点位的坐标便存储在设备的坐标管理库中。这不仅是放样成果的记录，更是进行精度复核的凭证。可以通过“测量”菜单下的“点测量”功能，重新测量已打桩点的坐标，与放样时保存的设计坐标进行比对，计算差值，从而定量评估本次放样的实际精度。

良好的作业习惯还包括在放样完成后，导出放样点成果报告。这份报告记录了所有关键点的设计坐标、实测坐标以及放样时间，是工程资料归档和质量追溯的重要文件。精度控制如同给测量成果加上了一把可靠的锁，确保每一寸放样都经得起检验。

高级功能与实战技巧

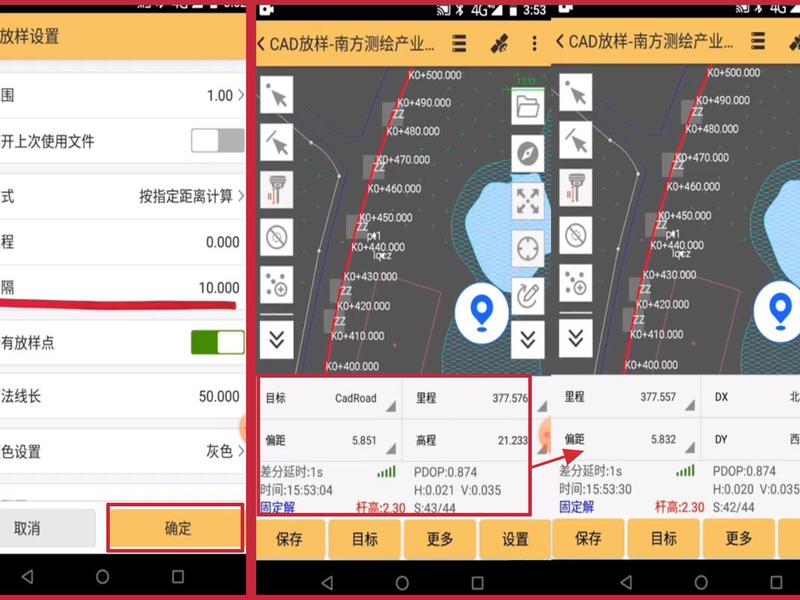

掌握基础操作后，一些高级功能和实战技巧能极大提升作业效率和应对复杂情况的能力。例如，在工程之星5.0的直线放样设置中，可以调整“里程间隔”，软件会自动在直线上内插一系列里程桩点，实现整条直线的批量放样，而无需手动逐点计算。

面对复杂的图纸，连续多段线放样功能显得尤为重要。它允许用户一次性选择由多条首尾相连的直线段组成的折线，软件会自动将其视为一个连续的放样目标，根据设定的里程间隔自动生成一系列放样点，极大地简化了道路边线等复杂线形的放样流程。

熟练使用手簿的物理按键或屏幕快捷按钮进行“上点”、“下点”切换，能在野外阳光下更快地操作。了解如何在不同坐标系底图间切换，以及利用“搜索”功能快速定位图纸上的特定图元，也都是提升工作效率的宝贵技巧。这些高级功能如同为测绘人员装备了更精良的武器，应对战场上的各种挑战。

版本差异与注意事项

尽管核心原理相通，但工程之星3.0与5.0在直线放样的操作界面和部分功能上存在差异。3.0版本的界面可能更为经典，菜单逻辑直接，对于熟悉早期版本的用户来说更容易上手。其直线放样功能通常需要在“测量”-“直线放样”菜单中手动输入起点和终点的坐标来定义目标线。

而5.0版本的最大优势在于深度集成的CAD放样模块。它允许直接导入和操作DWG图纸，可视化程度极高，无需手动输入坐标，直接在图上点选即可，大幅减少了人为输入错误，并提升了在面对复杂图纸时的作业效率。5.0版本在用户体验、图形渲染和交互流畅度上也有显著提升。

无论使用哪个版本，都需要注意一些共通的事项：确保每次作业前仪器校准准确；在信号遮挡严重区域，放样精度会下降，需谨慎或采用其他方法补充；定期备份工程文件和坐标数据；以及，始终将软件提示、仪器状态与实际地形判断相结合，因为再智能的设备也需要经验丰富的操作者来驾驭。

从工程创建、底图导入到精准导航与实地标定，工程之星3.0与5.0的直线放样功能构建了一套完整、高效的数字化施工流程。它不仅仅是将点连成线的工具，更是连接虚拟设计与现实建造的桥梁，将工程师的构思毫厘不差地烙印在大地之上。

理解其每一步操作背后的逻辑，掌握从基础到进阶的技巧，并时刻绷紧精度控制这根弦，是每一位测量工作者发挥该功能最大效能的保证。随着工程之星软件的持续迭代，未来势必会集成更多智能化、自动化的元素，但核心目标永恒不变：那就是追求极致的精确与可靠。熟练掌握直线放样，便是掌握了在这个数字化建设时代高效施工的一项基础而关键的本领。
