在工程测量的精密舞台上，将设计图纸上的坐标点精准“投射”到广袤大地上，是一项充满技术魅力的核心任务。其中，全站仪放样技术如同连接虚拟与现实的桥梁，而掌握一套高效、准确的放样步骤，则是每一位测量工程师的必修课。本文将深入解析华测全站仪进行坐标放样的详细流程与使用方法，揭开这项精密作业的神秘面纱，带您一步步掌握从仪器准备到点位标定的完整艺术，助您在各类工程项目中游刃有余。

一、作业前准备与仪器架设

任何精密的测量工作都始于万全的准备。使用华测全站仪进行放样前，充分的准备工作是成功的一半。需要检查仪器及附件是否齐全完好，包括全站仪主机、三脚架、基座、棱镜组、对中杆、电池以及数据传输线等。确保电池电量充足，避免野外作业中途断电的尴尬。

是现场踏勘与点位确认。到达现场后，应根据设计图纸或放样数据，找到已知的控制点（测站点和后视点）。这两个点的坐标必须精确无误，它们是整个放样工作的坐标系基石。观察现场通视条件，确保测站点与后视点、以及计划放样的目标点之间没有遮挡物，保证仪器能够顺利照准。

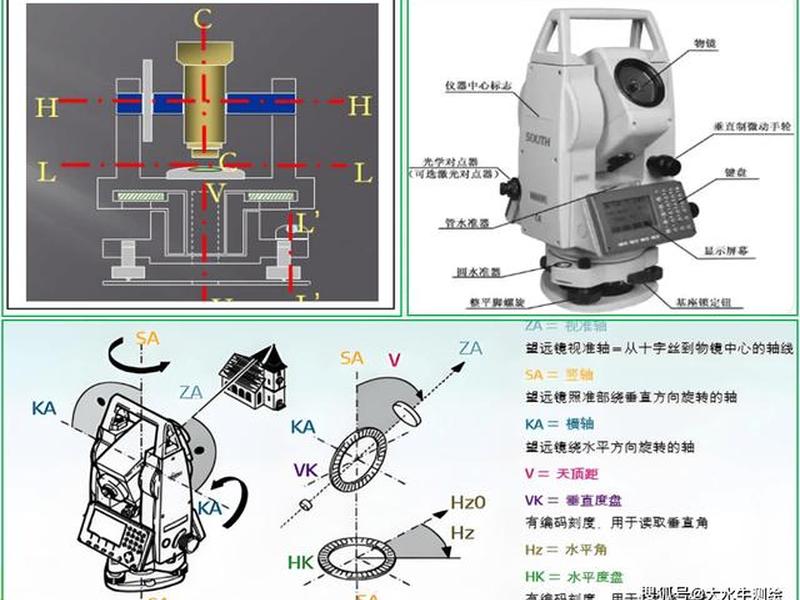

进行仪器的架设与对中整平。在选定的测站点上方小心架设三脚架，使其大致水平且高度适宜。然后将全站仪安装到基座上并旋紧。通过光学对点器或激光对点器，精确使仪器的中心与地面标志点重合，这个过程称为“对中”。紧接着，利用仪器的圆水准器和长水准管，反复调整三脚架的脚螺旋，使仪器达到严格水平状态，即“整平”。对中与整平需反复微调，直至两者均满足精度要求，这是后续所有测量数据精确的根本保障。

二、测站设置与坐标输入

仪器架设稳固后，便可开启电源，进入全站仪的操作世界。开机后，通常按“MENU”键进入主菜单界面。在测量程序中，选择“放样”或“测量程序”下的“坐标放样”功能。系统可能会提示选择或创建一个项目文件，用于存储本次作业的数据，可按需操作或暂时跳过。

接下来的核心步骤是设置测站点坐标。在放样程序界面中，选择“设置测站点”或类似选项。通常有“输入”、“调用”、“坐标”几种方式。若已知测站点坐标但未存入仪器，则选择“坐标”直接输入。依次输入该点的N（北坐标，相当于X）、E（东坐标，相当于Y）和Z（高程，部分情况可忽略）值。输入完毕后务必确认（按ENT或回车键）。随后，系统会提示输入仪器高，这是从测站点标志到仪器横轴中心的高度，需用钢卷尺精确量取并输入。

完成测站点设置后，仪器会返回上级菜单。千万不要急于开始放样，还必须完成一项至关重要的操作——设置后视点，为仪器建立方向基准。选择“设置后视点”功能，输入后视点的坐标（或已知方位角）。然后，松开水平制动螺旋，转动望远镜，精确照准架设在后方控制点上的棱镜中心。照准后，按确认键（如F3“是”），仪器便会根据测站点和后视点的坐标，自动计算出方位角并完成定向。为确保万无一失，可以进行“测量”或“检查”操作，实测一下后视点坐标，与已知值比对，确认定向无误。

三、目标点放样与精确定位

当前期基础工作扎实完成后，激动人心的放样环节正式登场。在放样主界面，选择“设置放样点”或“放样”功能。您可以输入待放样点的点名（便于管理），然后选择“坐标”输入方式，将该点的设计坐标（N, E, Z）逐一输入仪器。还需要输入当前所使用的棱镜高度，这个值同样需要现场精确量取。

输入完毕并确认后，全站仪的显示屏会进入放样引导界面。屏幕上通常会显示两个关键差值：dHR和dHD。dHR代表水平角差值，即当前望远镜指向方向与目标点理论方向之间的角度偏差。dHD代表水平距离差值，即当前位置与目标点之间的水平距离尚差多少。我们的目标就是让这两个值都变为零。

根据dHR的数值和正负（通常有箭头或正负号提示），松开水平制动螺旋，水平转动望远镜。当dHR的显示值逐渐接近0°0′0″时，锁紧水平制动，用微动螺旋精确调整，直至dHR归零。望远镜的视准轴已精确指向了目标点所在的方向。接下来，指挥持棱镜的助手，沿着望远镜指示的方向前后移动。观察dHD值的变化，它会实时显示棱镜当前位置与目标点的剩余距离。当dHD也趋近于零时，意味着棱镜已非常接近目标平面位置。

四、高程放样与最终标定

平面位置初步确定后，高程的放样同样关键，尤其对于需要精确控制标高的工程，如路基施工、基础浇筑等。在全站仪的放样界面，除了dHR和dHD，通常还会显示一个dZ值，这代表当前棱镜中心高程与目标设计高程的差值。

在指挥助手沿正确方向移动的也需要观察dZ值。通过调整棱镜杆的高度（伸缩杆）或让助手在坡面上上下移动，可以使dZ值逐渐向零靠近。这是一个平面与高程同步调整的过程，需要测量员与持镜员默契配合。当dHR、dHD和dZ三个差值同时显示为零或均在允许的微小误差范围内时，恭喜，此时棱镜杆底部对中点所对应的地面位置，就是我们要放样的三维空间点的实地位置。

测量员应发出明确指令，让持镜员保持杆位绝对稳定。然后，使用喷漆、木桩、铁钉等标志物，在棱镜杆对中器所指的地面点上做下清晰、牢固的标记。一个点的放样便大功告成。为确保精度，可以进行一次复核测量：在标志点重新立好棱镜，用全站仪测量该点的实际坐标，与设计坐标进行比对，确认误差在规范允许范围内。

五、连续作业与效率技巧

实际工程中，放样工作往往是成百上千个点的连续作业。华测全站仪提供了便捷的连续放样功能。完成一个点的放样和标记后，无需退出程序，只需按下“下点”或“下一个”（通常是F4键）功能，界面便会自动跳转，提示输入或选择下一个待放样点的信息。您可以从预先导入的点列表中调用，也可以手动输入新点的坐标，从而高效地完成一系列点的放样。

为了提高外业效率，一些实用技巧不可或缺。例如，在通视良好、点位众多的区域，可以采用“自由设站”或“后方交会”法，在未知点上架设仪器，通过观测多个已知点来反算测站坐标，这能大幅减少仪器搬站次数。熟练使用仪器的“搜索”或“跟踪”测量模式，可以快速锁定棱镜大致位置。对于道路、管线等线性工程，利用仪器的“道路放样”或“直线放样”专用程序，直接输入曲线要素，可以实现更智能化的引导，事半功倍。

现代华测全站仪往往具备强大的数据管理功能。建议在外业前，将设计坐标文件通过数据线或存储卡导入仪器，避免现场手动输入的繁琐与错误。放样过程中，及时保存测量数据，便于内业整理和归档。良好的作业习惯，是提升整体工作效率和成果质量的关键。

六、精度保障与注意事项

精度是测量工作的生命线。要确保华测全站仪放样的高精度，必须关注每一个细节。仪器本身的误差不容忽视，应定期将仪器送检，进行常数校准和综合精度检定。作业前，简单的自检如检查光学对点器、管水准器是否正常也很有必要。

环境因素对精度影响巨大。尽量避免在强光直射、热浪抖动剧烈或大风天气进行高精度放样。大气压和温度的变化会影响光波的传播，高端全站仪具有大气改正功能，应正确输入当时的温度和气压值。棱镜常数设置必须与所使用的棱镜匹配，这是距离测量准确的基础。

人的操作是关键。对中整平必须耐心细致；仪器高和棱镜高的量取要使用经过校准的钢卷尺，读数精确到毫米；照准目标时，要尽量瞄准棱镜中心；对于关键点位，应采用正倒镜观测取平均等方法消除残余误差。团队配合也至关重要，测量员与司镜员之间应建立清晰、规范的指令系统，避免沟通失误。

时刻保持复核的意识。不要完全依赖一次放样的结果。对于重要点位，应换人、换方法或从其他控制点进行检核放样，通过多余观测来发现和杜绝粗差，确保最终标定在地面上的每一个点，都经得起设计和施工的检验。

华测全站仪放样步骤，是一套融合了精密仪器操作、严谨数学计算与丰富实战经验的系统化流程。从扎实的测站建立，到精确的坐标引导，再到最终的实地标定与复核，每一步都环环相扣，凝聚着测量技术的智慧。掌握它，就如同掌握了将蓝图变为现实的魔法钥匙。无论是高楼大厦的桩基定位，还是蜿蜒道路的中线敷设，这套方法都是确保工程按图施工、质量可控的坚实保障。随着技术与设备的不断进步，放样的效率和智能化程度日益提升，但追求精准、注重细节的测量精神，将始终是这一领域不变的基石。
